EKB-20260901-A356滾筒8字槽畫法

created: 2026-09-01 09:08:30modified: 2026-09-02 07:46:38

public

機構工程師-陳琮勝-Sam

20260902

參考光復提供網站 - 用SolidWorks設計的圓柱凸輪機構

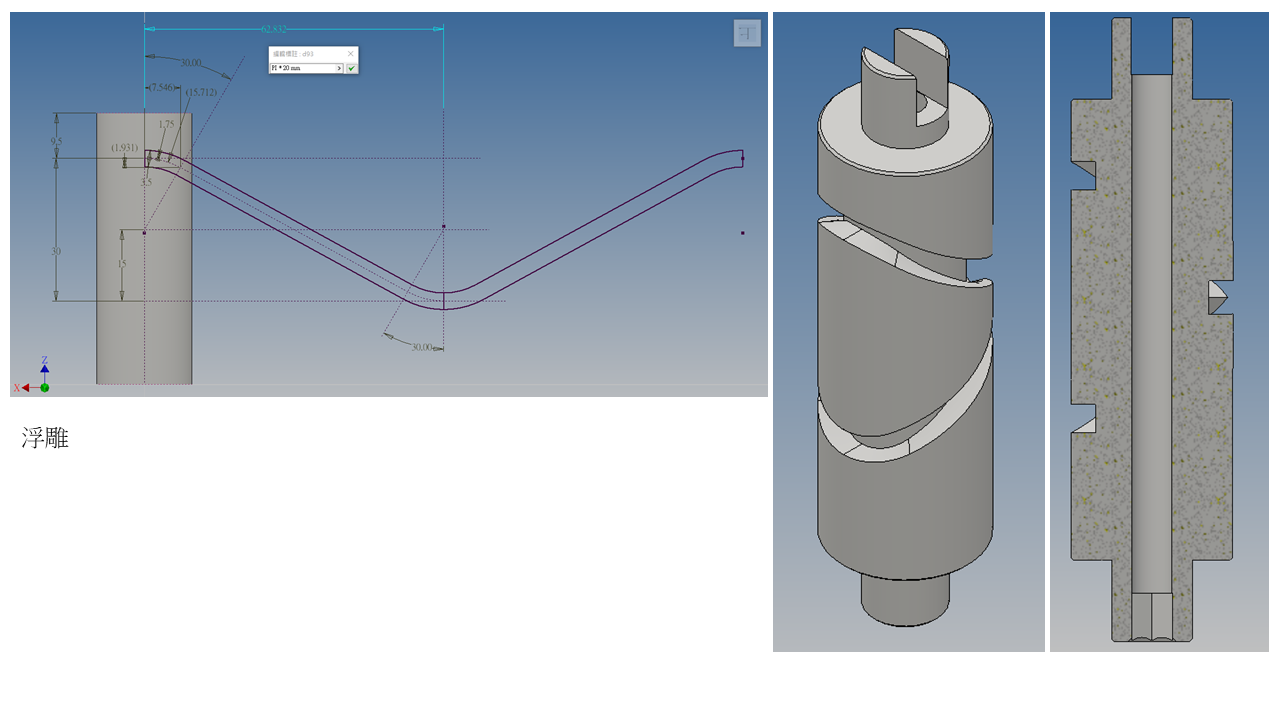

浮雕

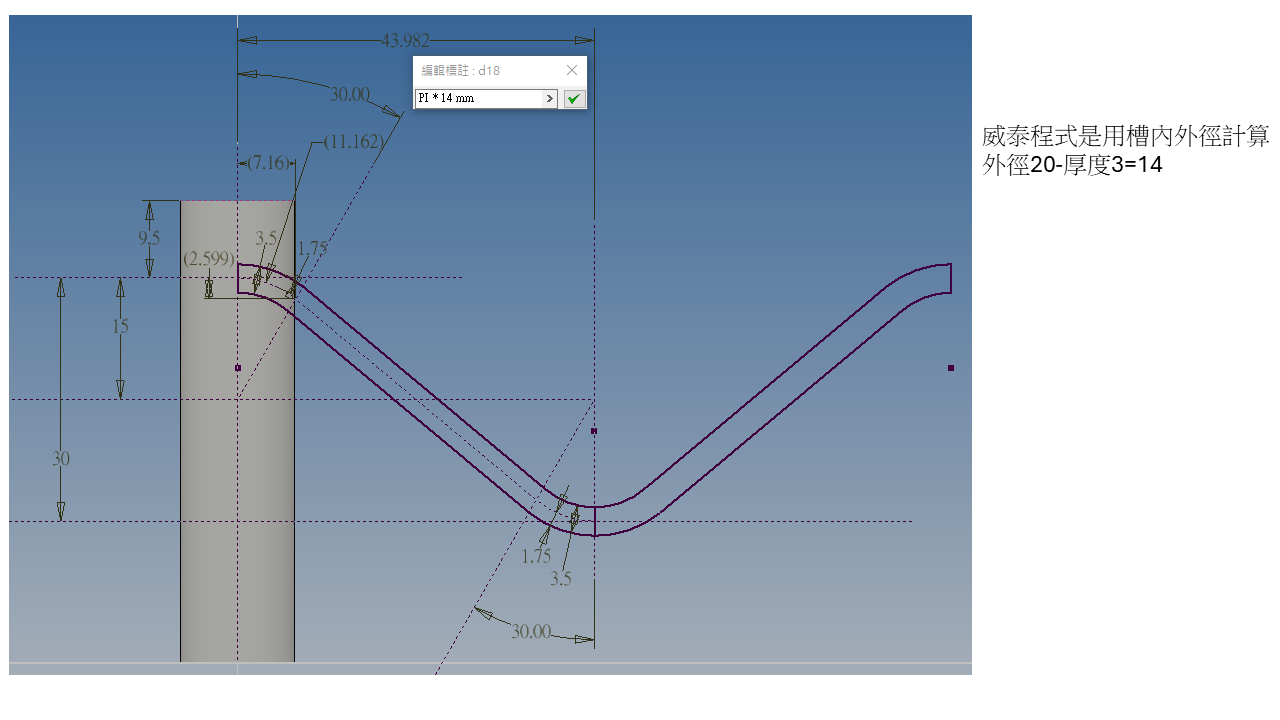

威泰程式是用槽內直徑計算

20260901

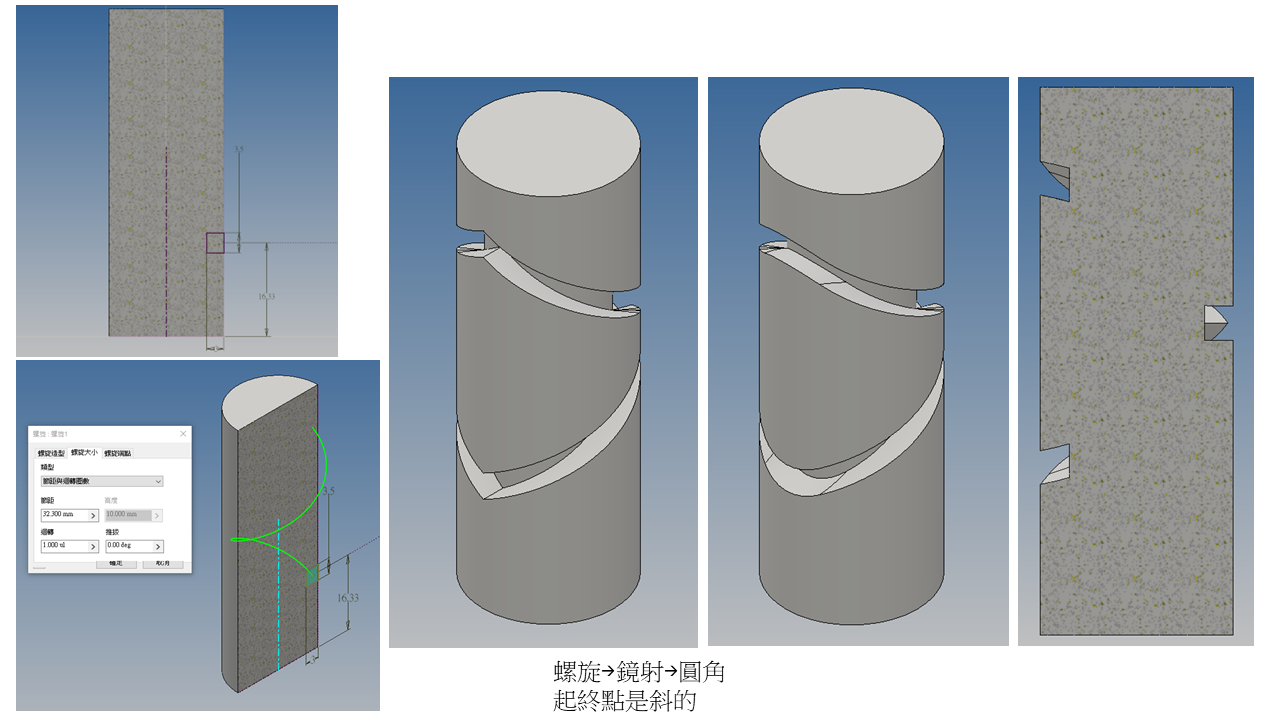

1.參照A020-藍色滾筒畫法

螺旋→鏡射→圓角

起終點是斜的

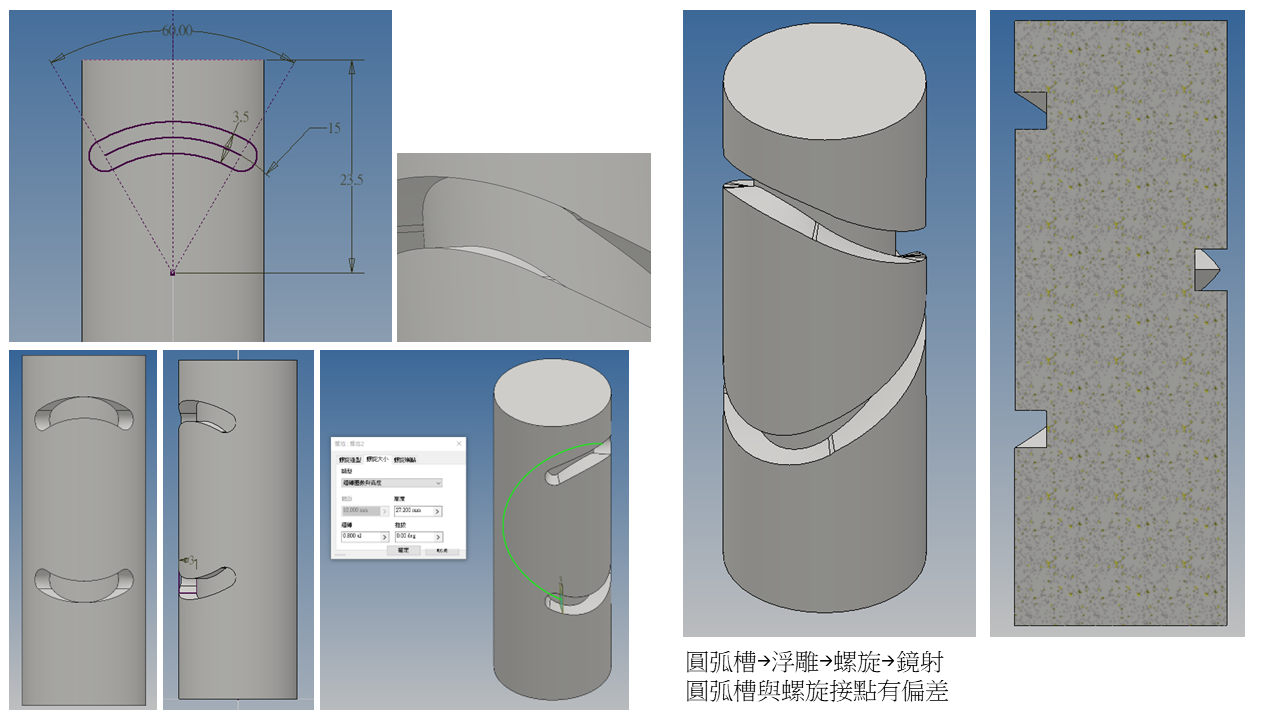

2.依鄭總想法

圓弧槽→浮雕→螺旋→鏡射

圓弧槽與螺旋接點有偏差

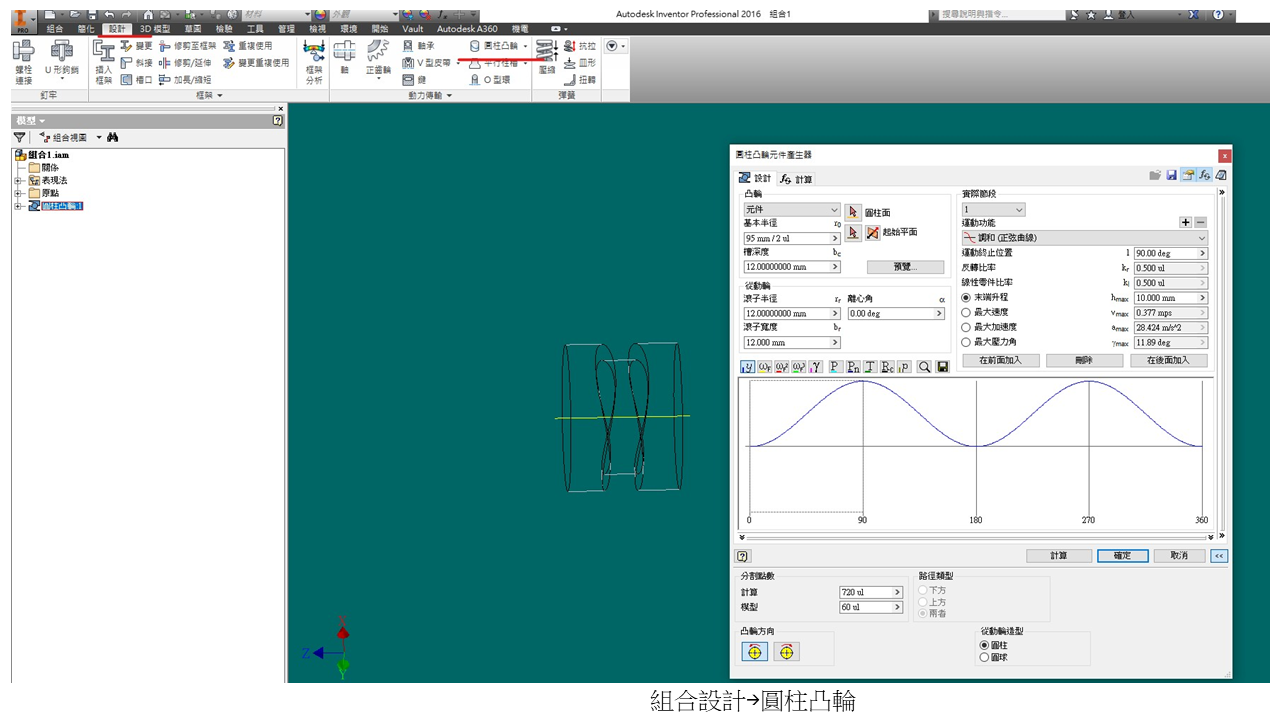

3.光復提供

組合設計→圓柱凸輪
