114/03/14(五)

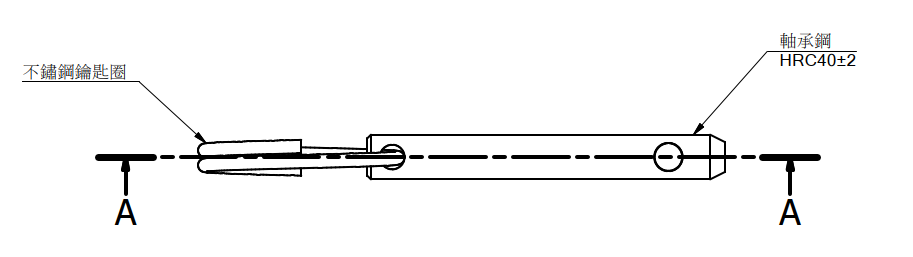

硬度訂在HRC40±2

114/03/10(一)

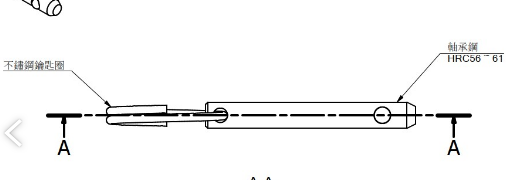

1. 硬度要求HRC56-61

     鴻宇回覆硬度在HRC40

2. 廠內，硬度量測

軸承鋼HRC43

不鏽鋼HRC15

硬度約差3倍

114/03/04(二)

白鐵插銷斷裂 3500次

114/03/03(一)

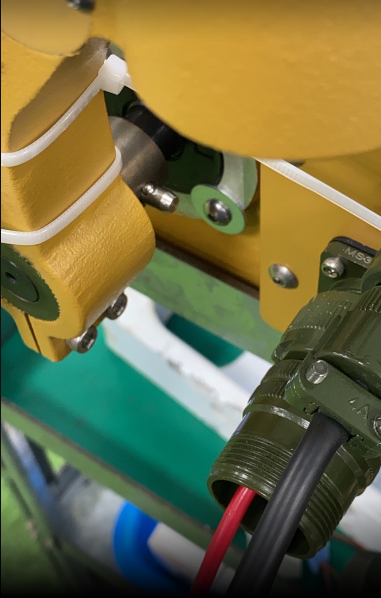

1. 換上不鏽鋼插銷

114/02/26(三)

彈簧銷斷裂 約3000次

114/02/24(一)

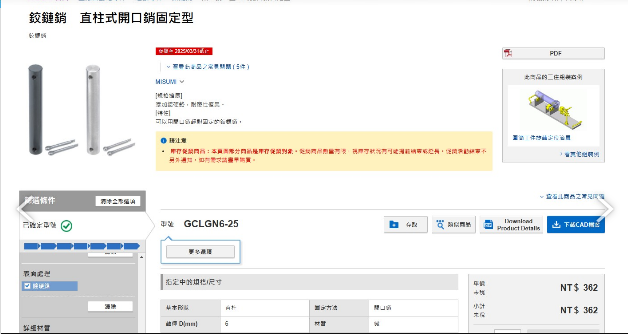

1.  軸承鋼拆下，換成彈簧銷6x25

114/02/21(五)

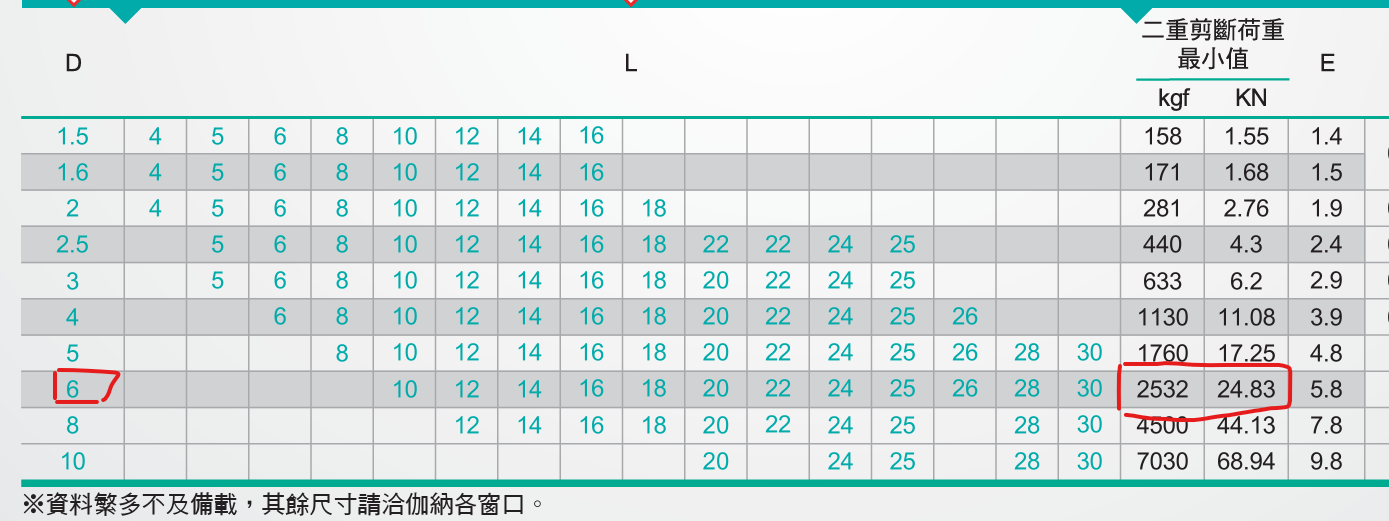

鄭總提出使用彈簧銷

114/02/20(四)

比較SUJ2 軸承鋼，SUP9彈簧鋼及SUS304不銹鋼。三者軸徑6mm，受到往複剪應力後，何者彈性極限和疲勞極限夠?

在比較SUJ2軸承鋼、SUP9彈簧鋼與SUS304不銹鋼的彈性極限和疲勞極限時，可以根據它們的機械性能來進行分析。

SUJ2 軸承鋼

• 彈性極限：SUJ2具有較高的彈性極限，通常在約 1000 MPa 左右。

• 疲勞極限：其疲勞極限可達到約 500-600 MPa，適合承受重負荷和交變載荷的應用14。

SUP9 彈簧鋼

• 彈性極限：SUP9的彈性極限約為 1100 MPa，這使其在高應力環境下表現良好。

• 疲勞極限：其疲勞極限一般可達 600 MPa，適合用於需要高疲勞強度的彈簧應用24。

SUS304 不銹鋼

• 彈性極限：SUS304的不銹鋼彈性極限通常在 200-300 MPa之間，相對較低。

• 疲勞極限：其疲勞極限約為 200-300 MPa，不適合高負荷或高頻次的交變載荷34。

結論

在這三者中，SUP9彈簧鋼提供了最高的彈性極限和疲勞極限，適合在高應力和交變載荷的環境中使用。其次是SUJ2軸承鋼，雖然也有良好的性能，但稍遜於SUP9。不銹鋼SUS304的性能則相對較低，不建議用於需要高強度或高疲勞強度的應用。

LINK1 LINK2

114/02/18(二)

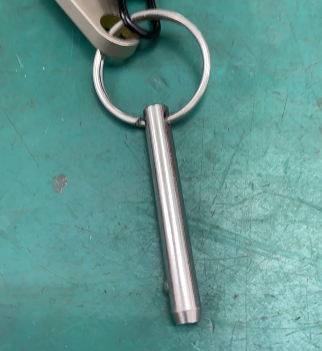

評估鴻宇插銷(士傑)，材質:全不銹鋼

改用軸承鋼

114/02/07(五)

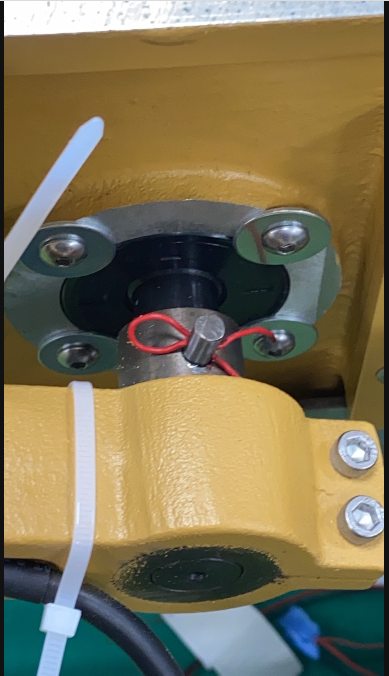

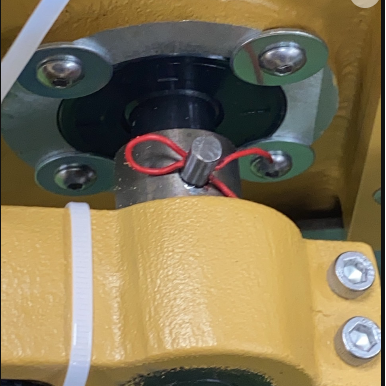

1. 使用軸承鋼6x45
    兩側鑽孔細線固定

114/02/05(三)

尋找替代品

114/02/04(二)

生原報價軸承鋼6x40 50支 @8元

114/02/03(一)

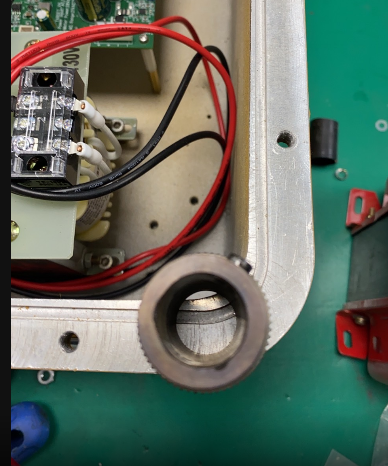

小劉反映靶架螺絲M6斷裂

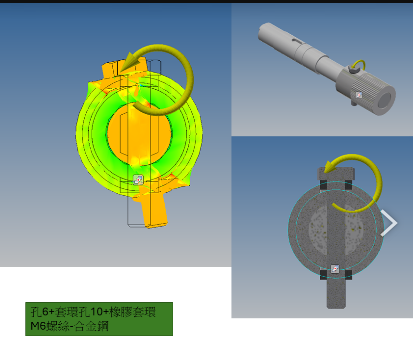

套筒加膠圈，阿勝應力試算
