機構工程師-孫光復-Sun

風級,風速與風壓換算

 風速每秒20公尺時,每平方公尺的面積上,受有50公斤壓力。

風速每秒30公尺時,每平方公尺的面積上,受有110公斤壓力。

風速每秒40公尺時,每平方公尺的面積上,受有190公斤壓力。

風速每秒50公尺時,每平方公尺的面積上,受有300公斤壓力。

   資料來源:連結


靶板:力矩=力x力臂

               =50公斤x0.581公尺

               =29公斤-公尺  約風級8

              =2900公斤-公分








113.12.16

1. 數位迷彩人形靶板(全身)

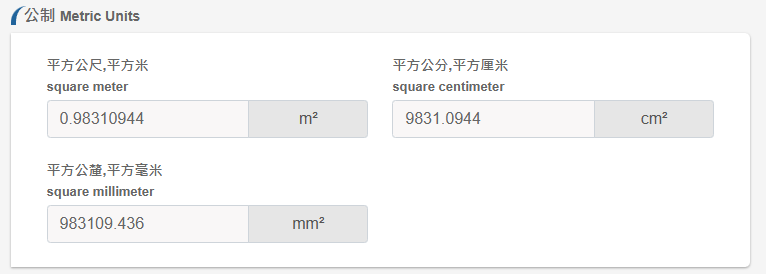

 1.1 面積:9831平方公分

       等於0.98平方公尺

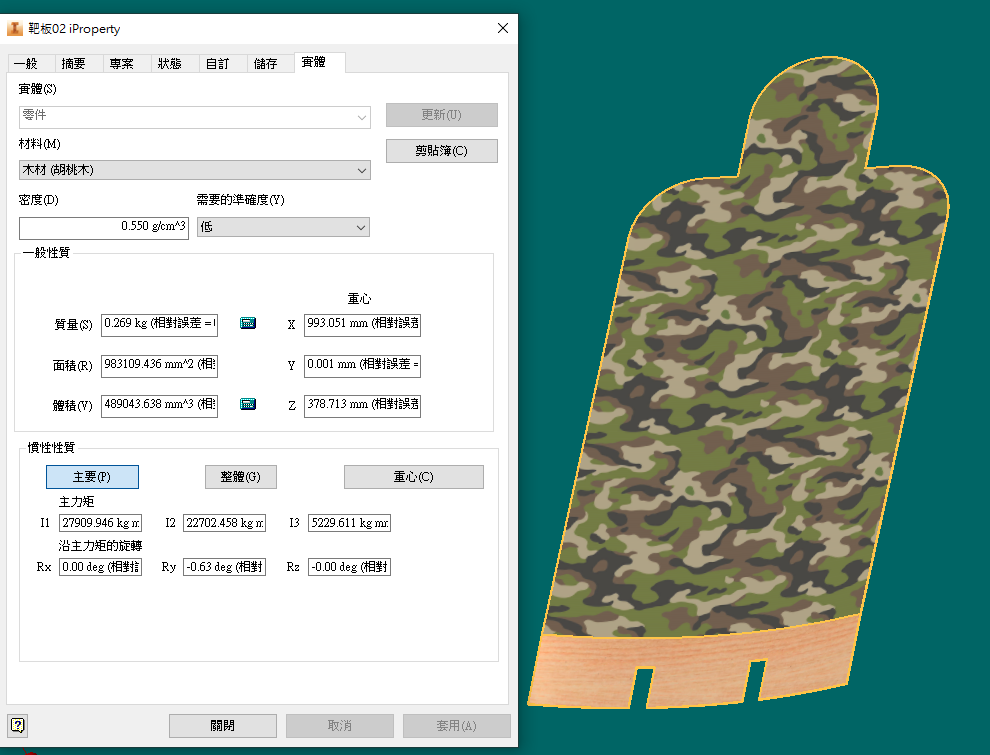

 1.2 重心 378mm

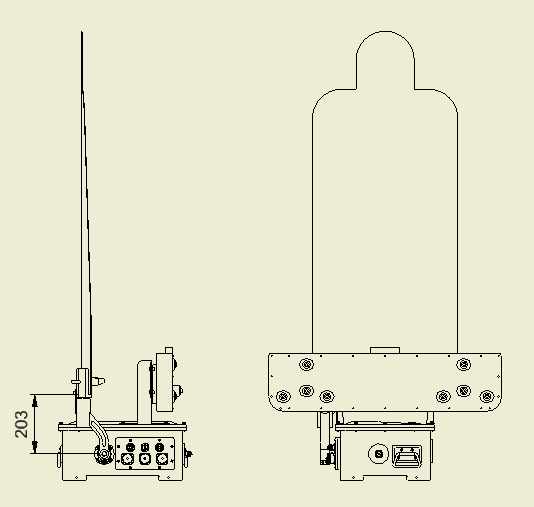

2. 靶夾轉軸距離203mm

3. 故距離為378mm+203mm=581mm

                                                =0.581m
