20251015

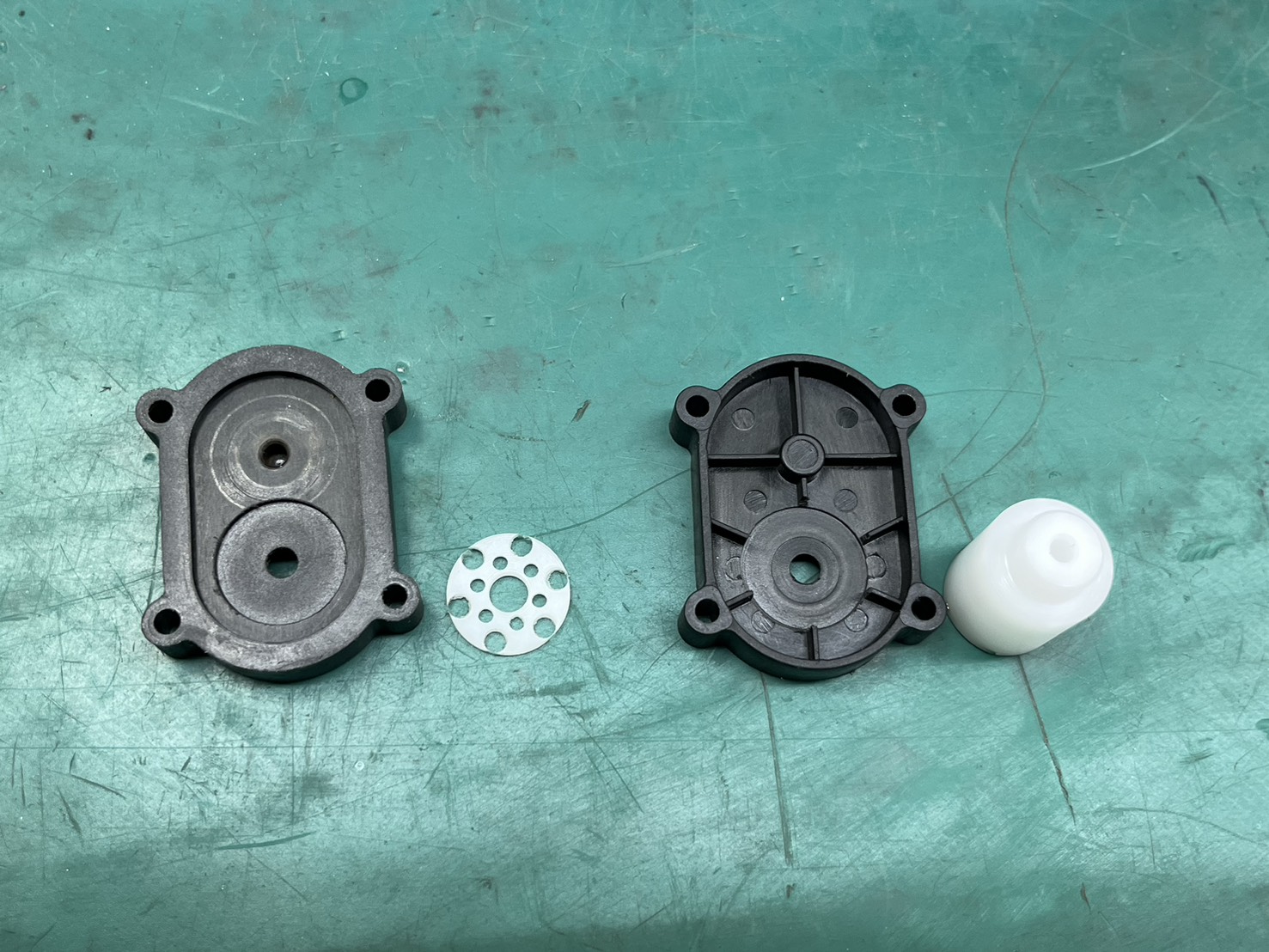

改使用興業磁鐵
20251001
齒輪泵直驅6V工作電流0.45A
磁力泵6V0.25A即打滑，判定速度太快磁力未吸住
測扭力時是手動慢速轉動，吸力大；而快速轉動時，吸力降低並快速吸到磁鐵盤上下一顆磁鐵造成打滑
因此判定此設計無法運轉
磁鐵Ø3x1打滑測試
距離0mm→6V0.42A
距離0.31mm→6V0.35A
距離0.68mm→6V0.23A
20250930

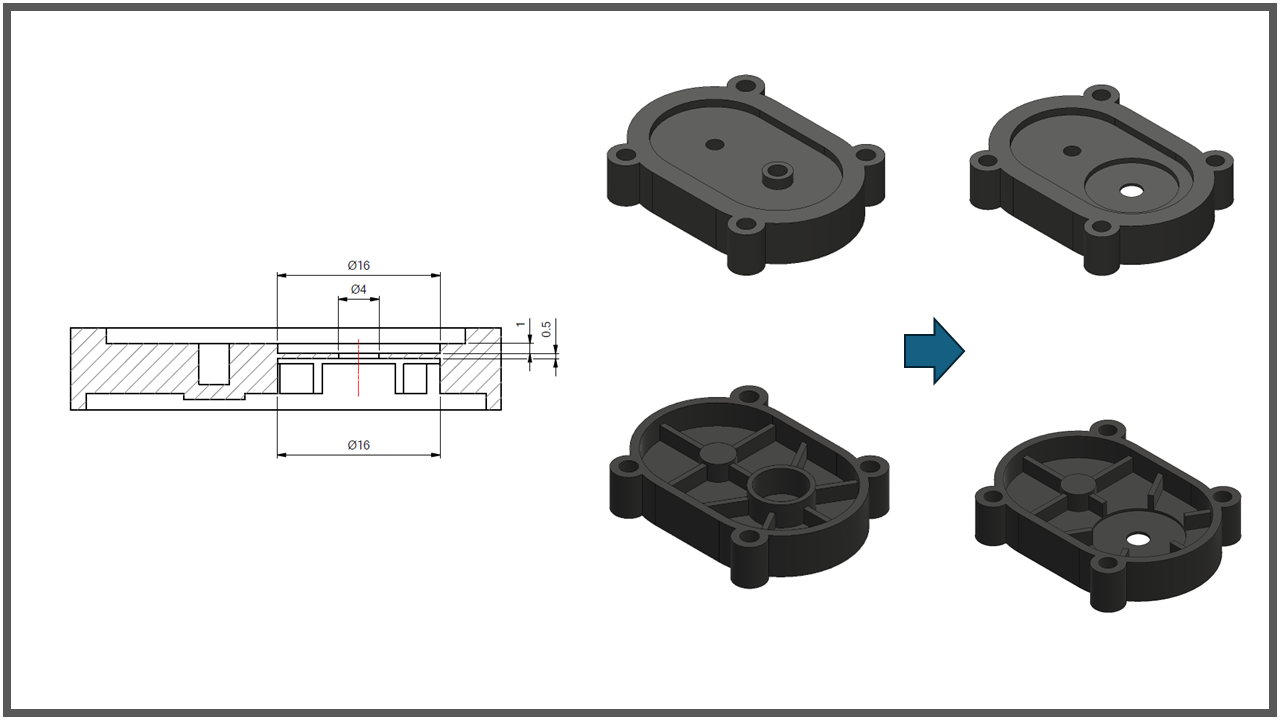

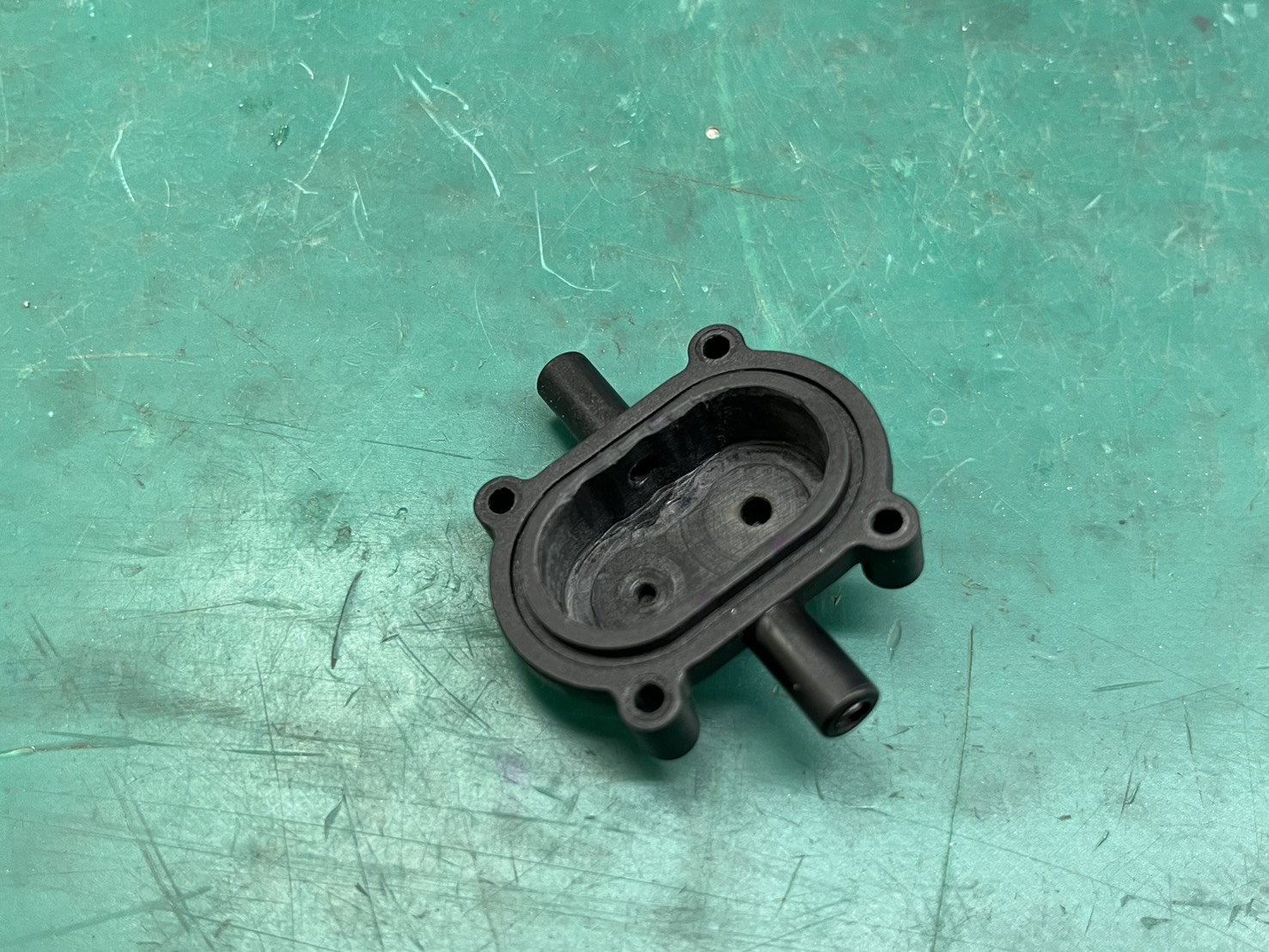

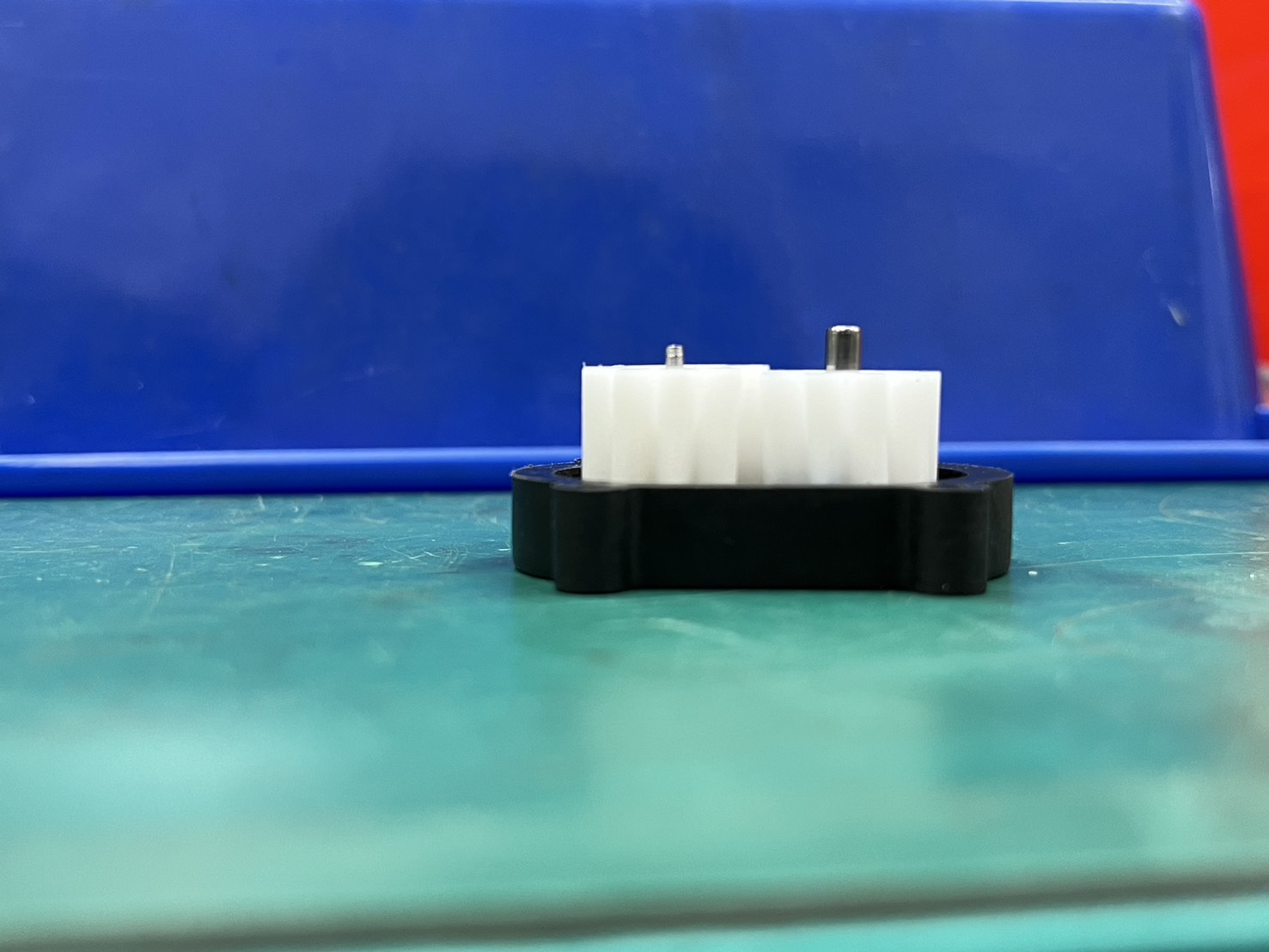

磨上蓋齒輪框，磁鐵打滑
3D投影量測，上蓋孔間距14.15，中座孔間距14.05
孔3mm擴大0.05，打滑
20250924

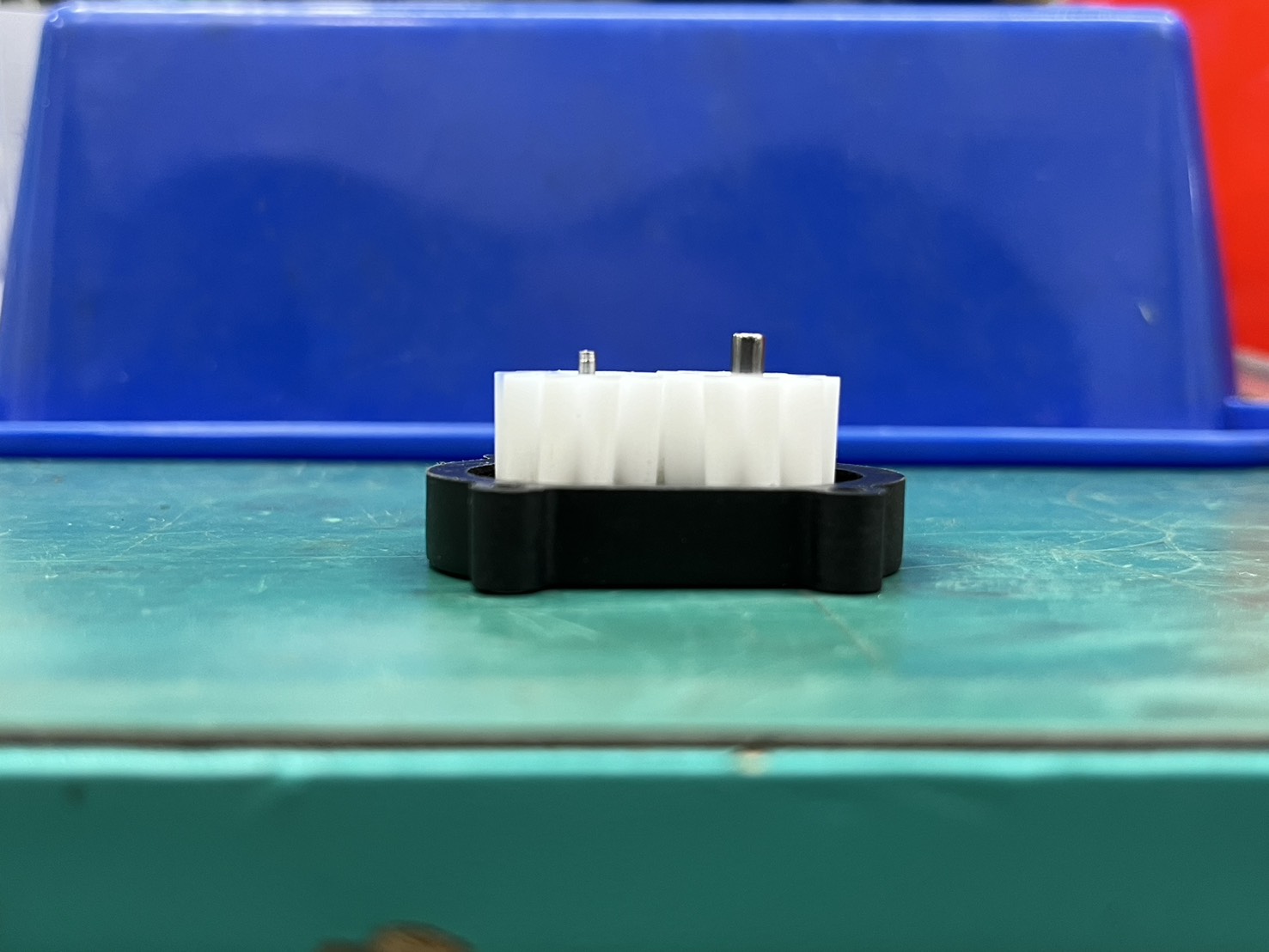

磨主動輪齒輪厚度，磁鐵打滑
20250923
組裝，銑孔尺寸過於剛好，鉸孔
上蓋合上磁鐵會打滑
20250922
零件到貨，組裝前測試扭力

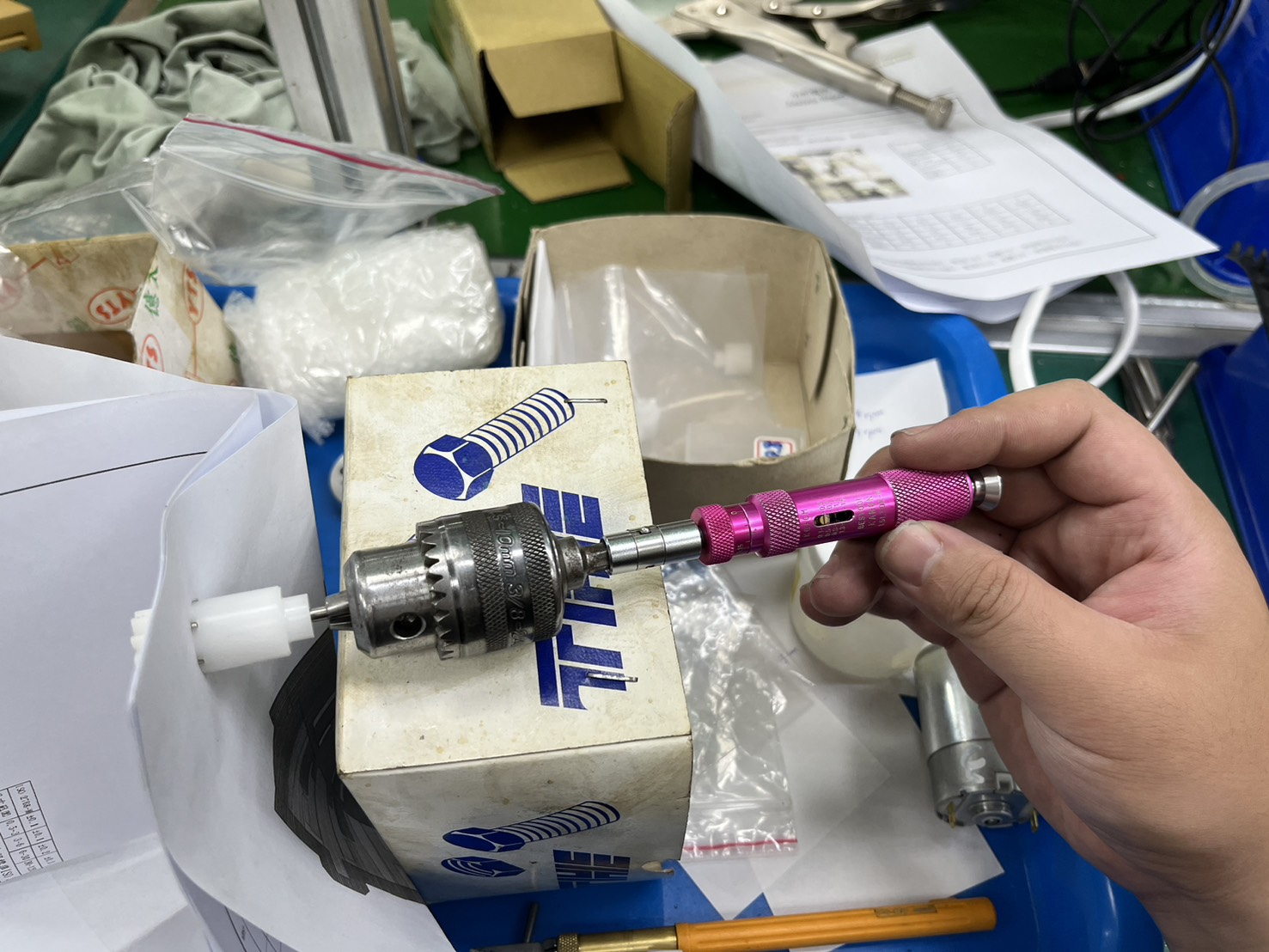

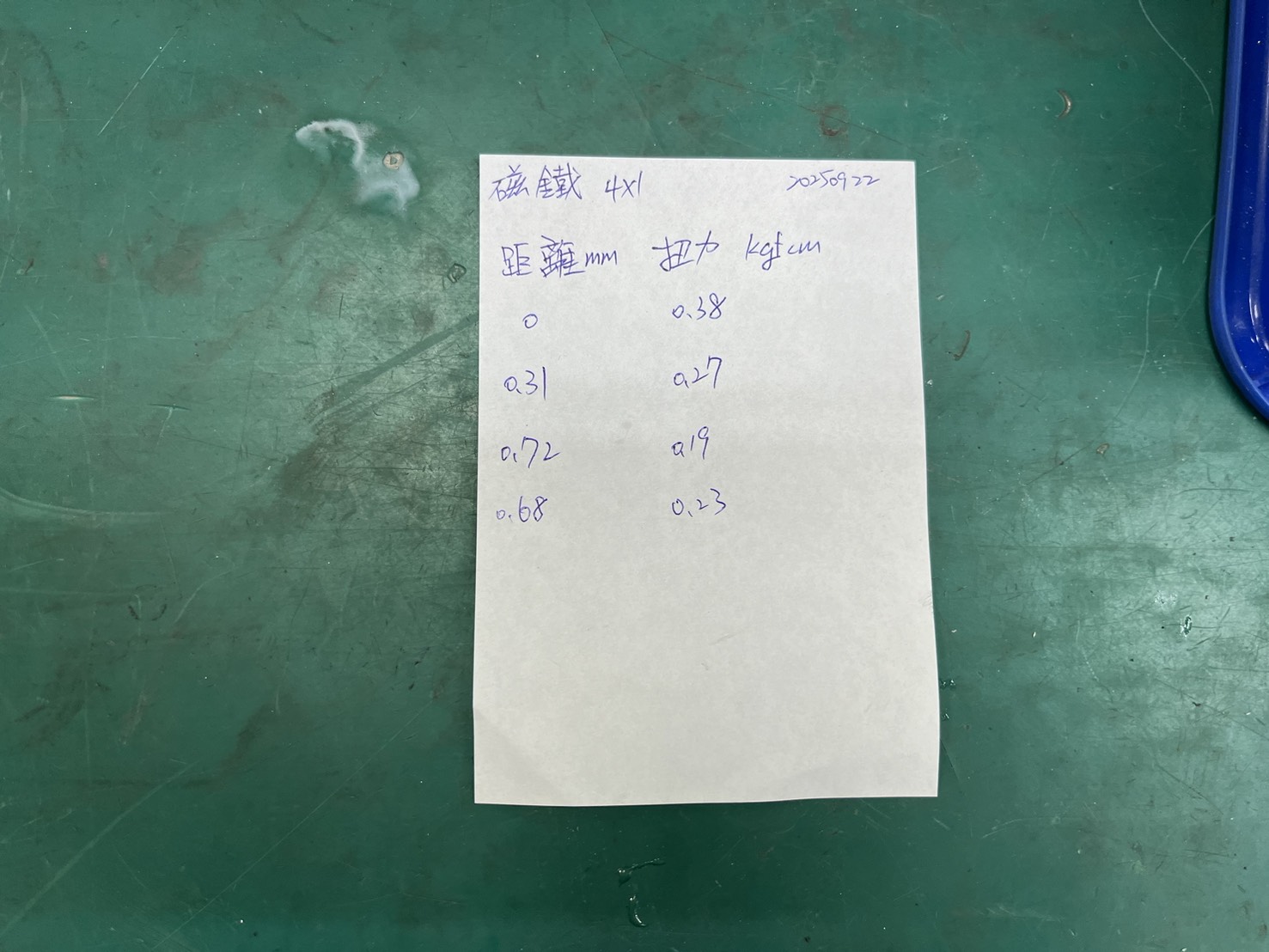

磁鐵Ø3x1扭矩測試
距離0mm→0.38kg-cm
距離0.31mm→0.27kg-cm
距離0.72mm→0.19kg-cm
距離0.68mm→0.23kg-cm
W=2πxNmxRPM/60=0.1047xNmxRPM
6x0.45=0.1047xNmx1457
27=152.55xNm
Nm=0.0177
kgfcm=0.18049
20250911
磁鐵4mm磁鐵盤會破，改3mm

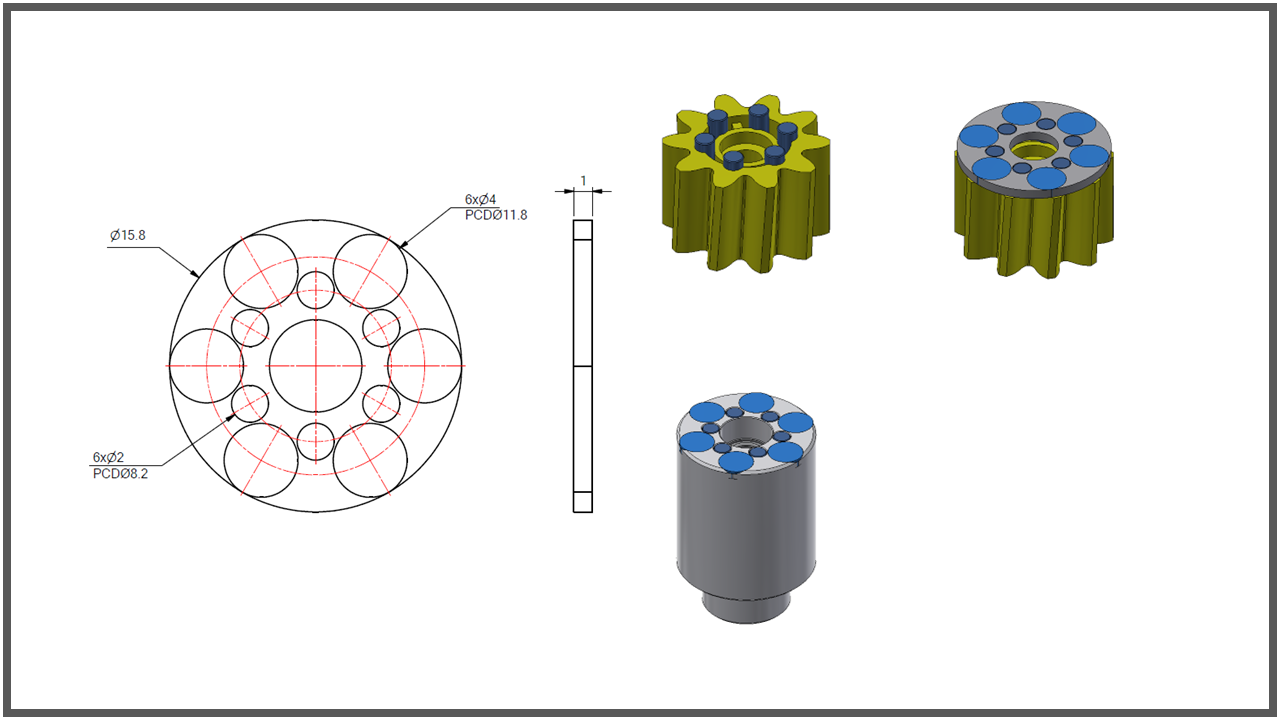

磁鐵改3x1 - 連結
面積效益A1=0.15cmx3.14=0.471cm²(+50%)
力矩效益R1=0.64/0.41=1.56%
總合=1.5x1.56=2.34x5/6=1.95倍
20250908~20250909

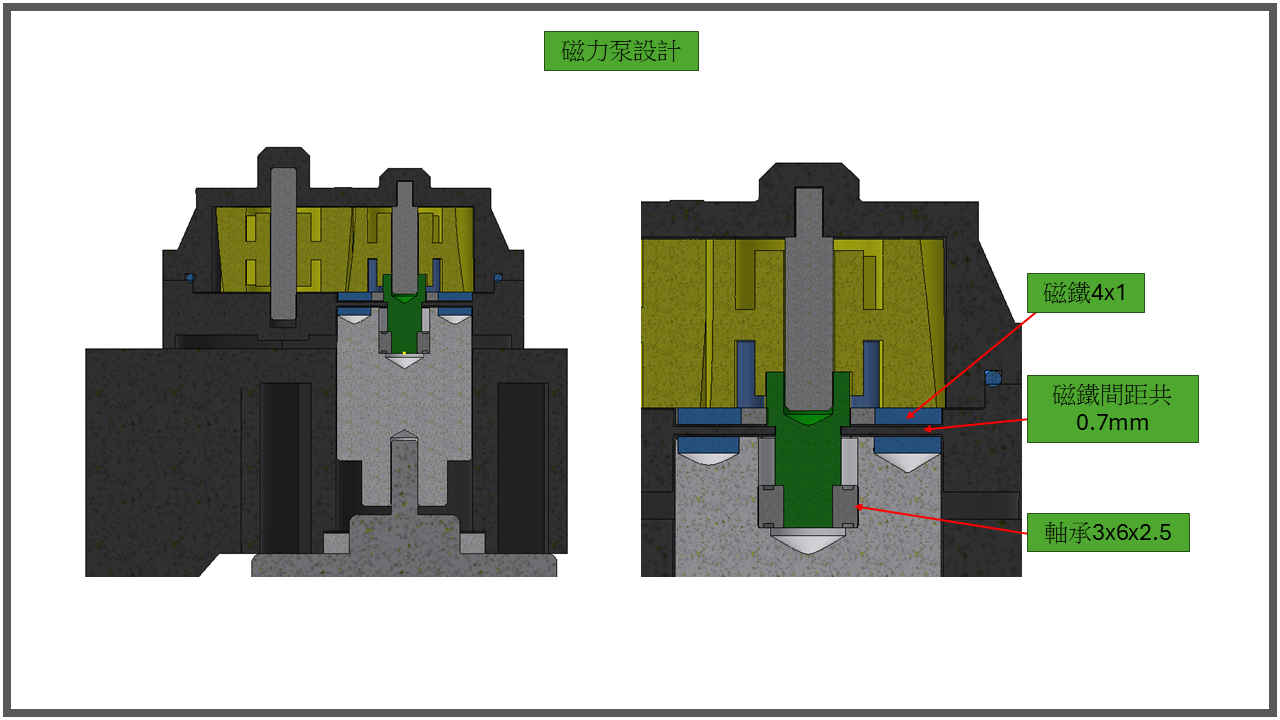

磁鐵4x1 - 連結
面積效益A1=0.2cmx3.14=0.628cm²(+100%)
力矩效益R1=0.59/0.41=1.44%
總合=2x1.44=2.88x5/6=2.4倍
20250905

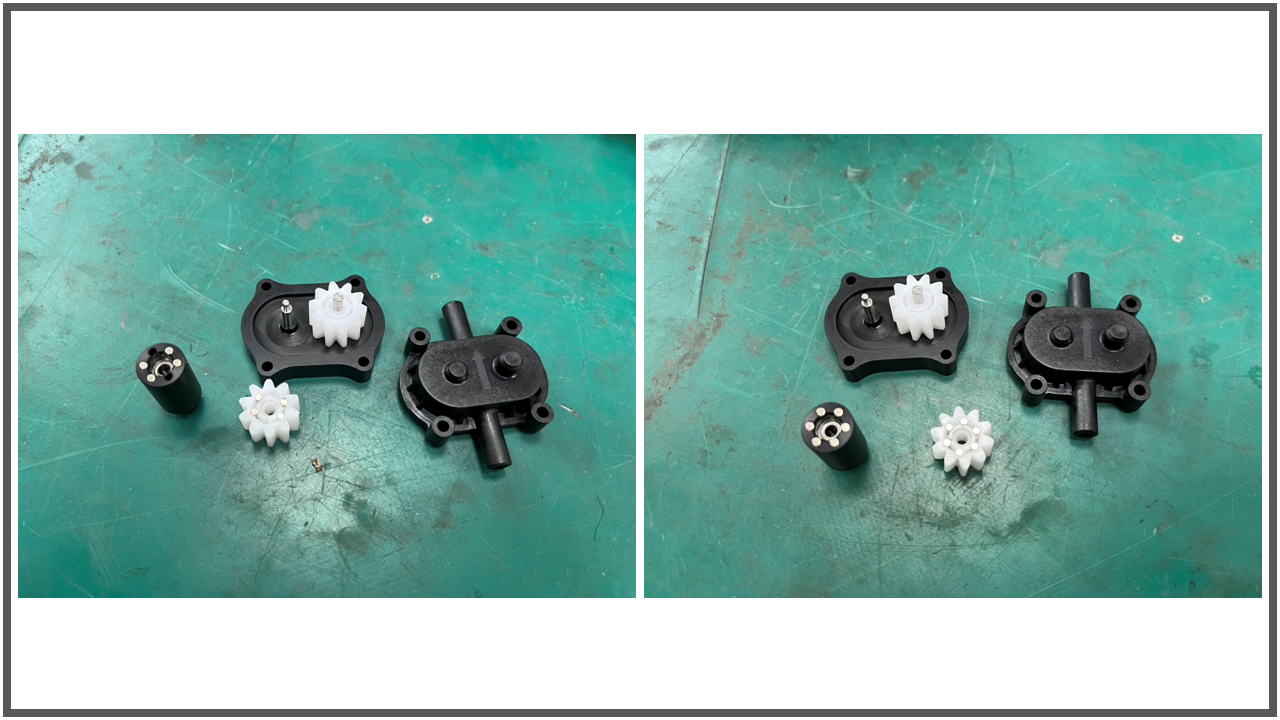

A343磁力泵
4、6顆磁鐵，空轉順暢，上蓋合起卡住

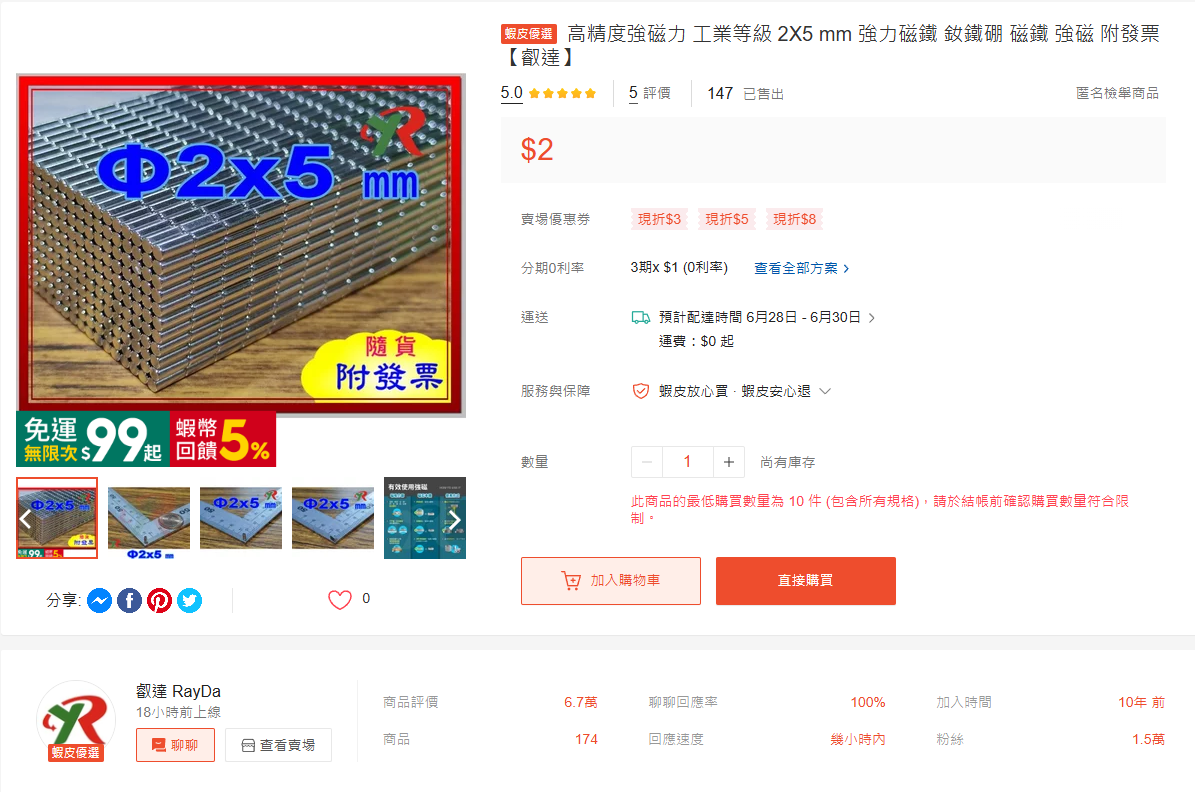

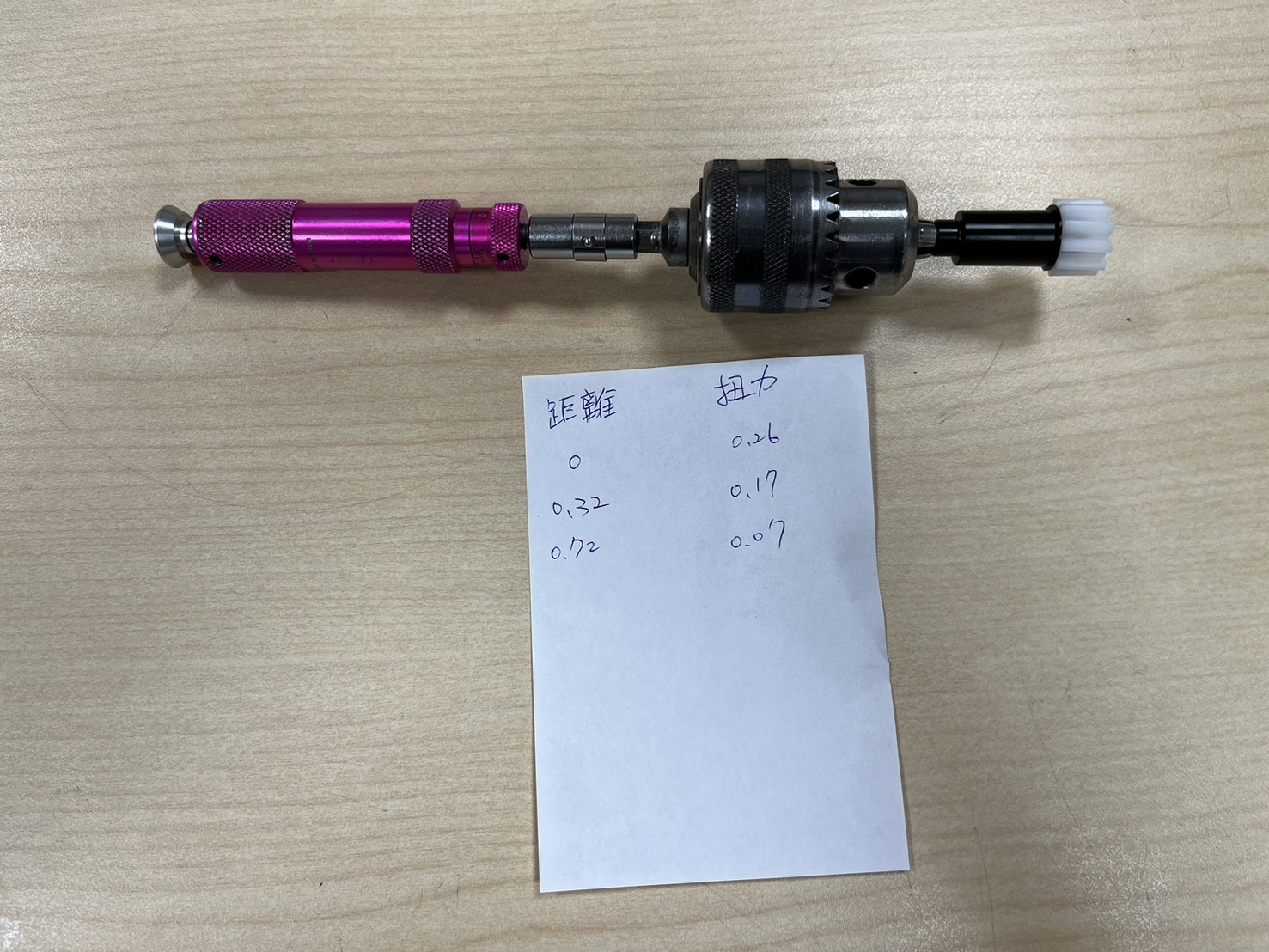

磁鐵Ø2x5扭矩測試
距離0mm→0.26kg-cm
距離0.32mm→0.17kg-cm
距離0.72mm→0.07kg-cm
20250904
零件到料
20250821
零件發包
20250804
動畫製作

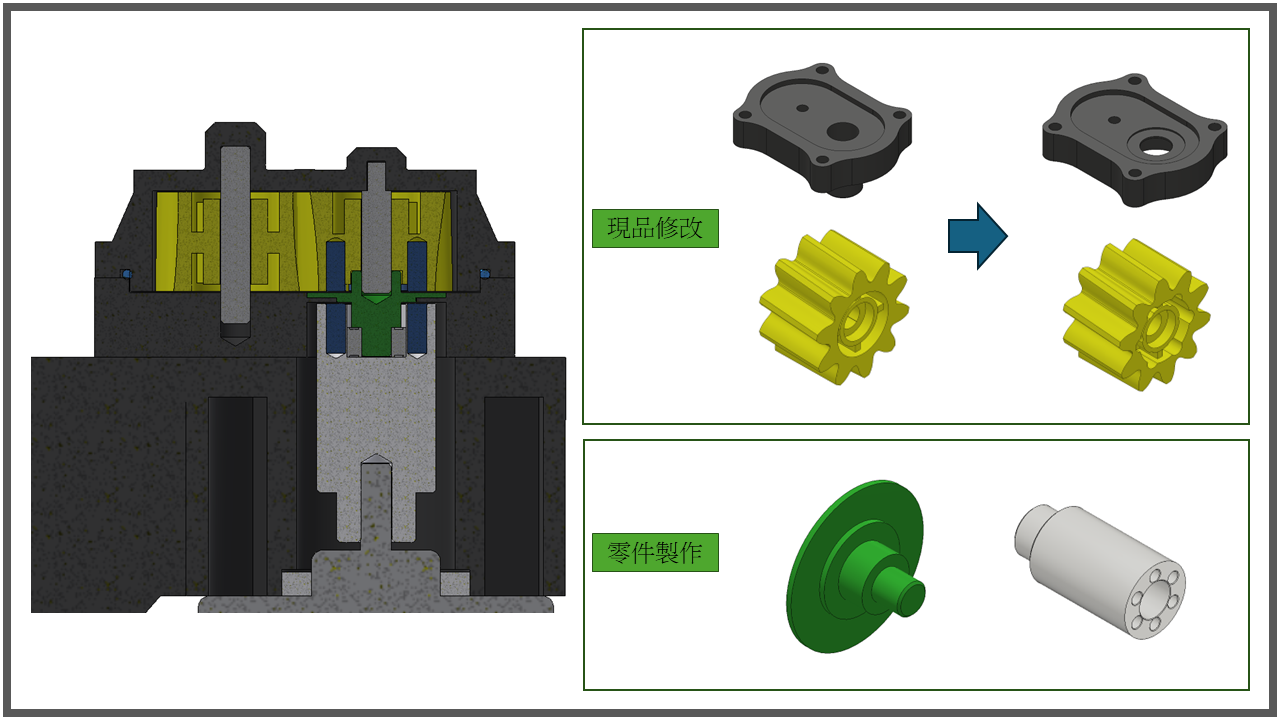

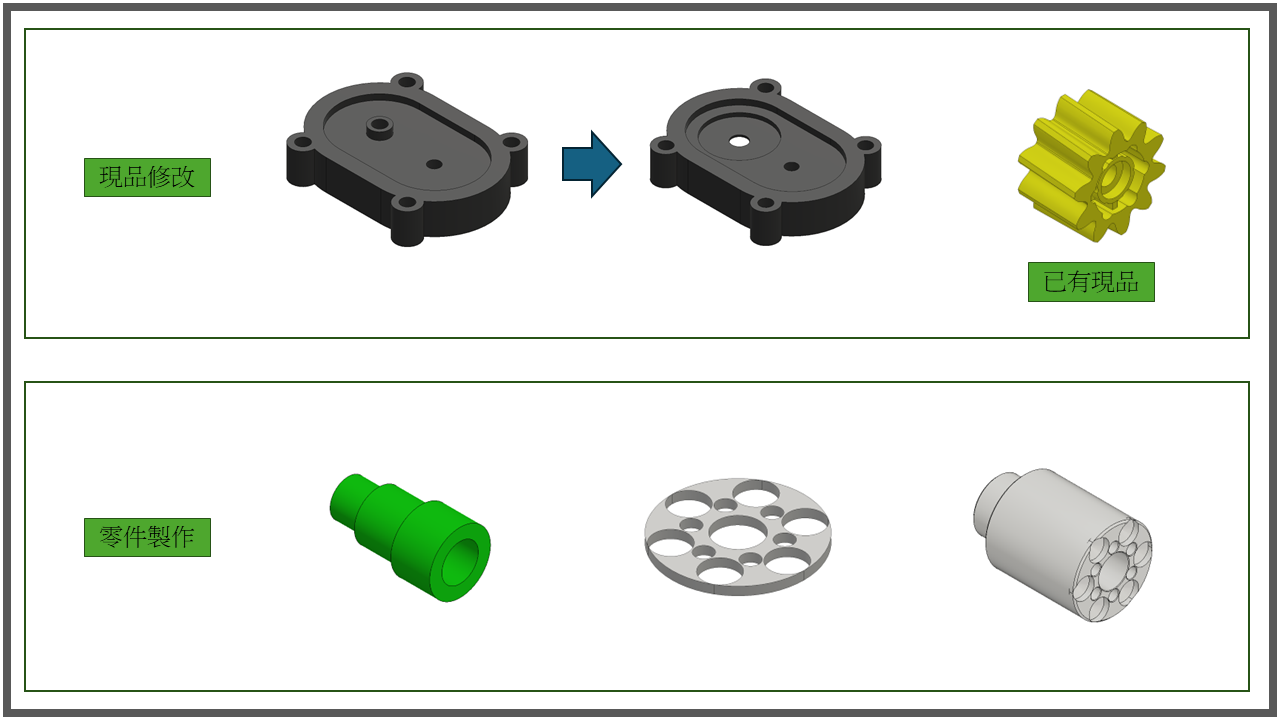

如依現有零件修改成磁力pump所需零件
20250730
與鄭總討論磁力PUMP設計
20250717

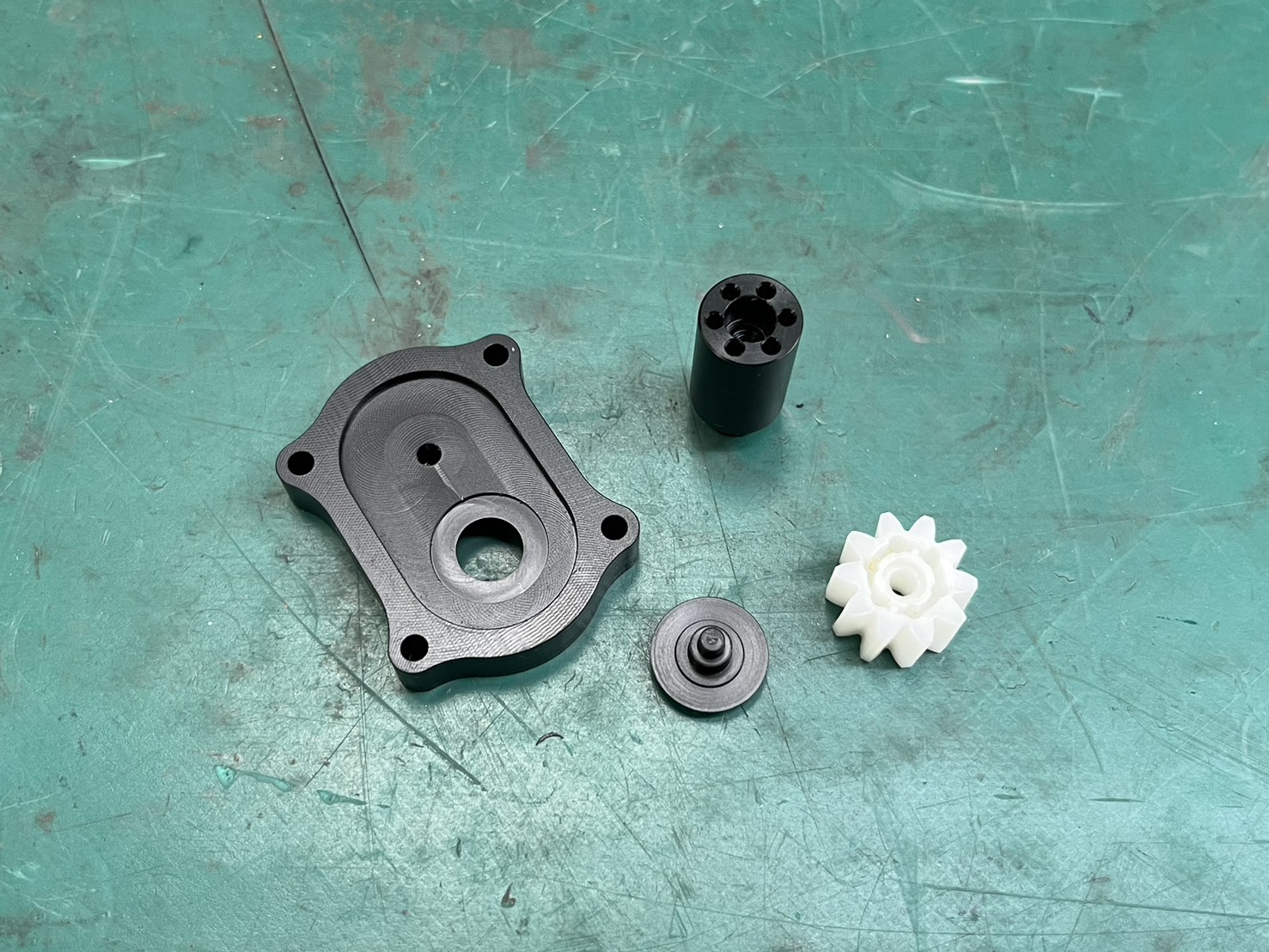

無軸封磁力設計零件回來
測試磁力不夠

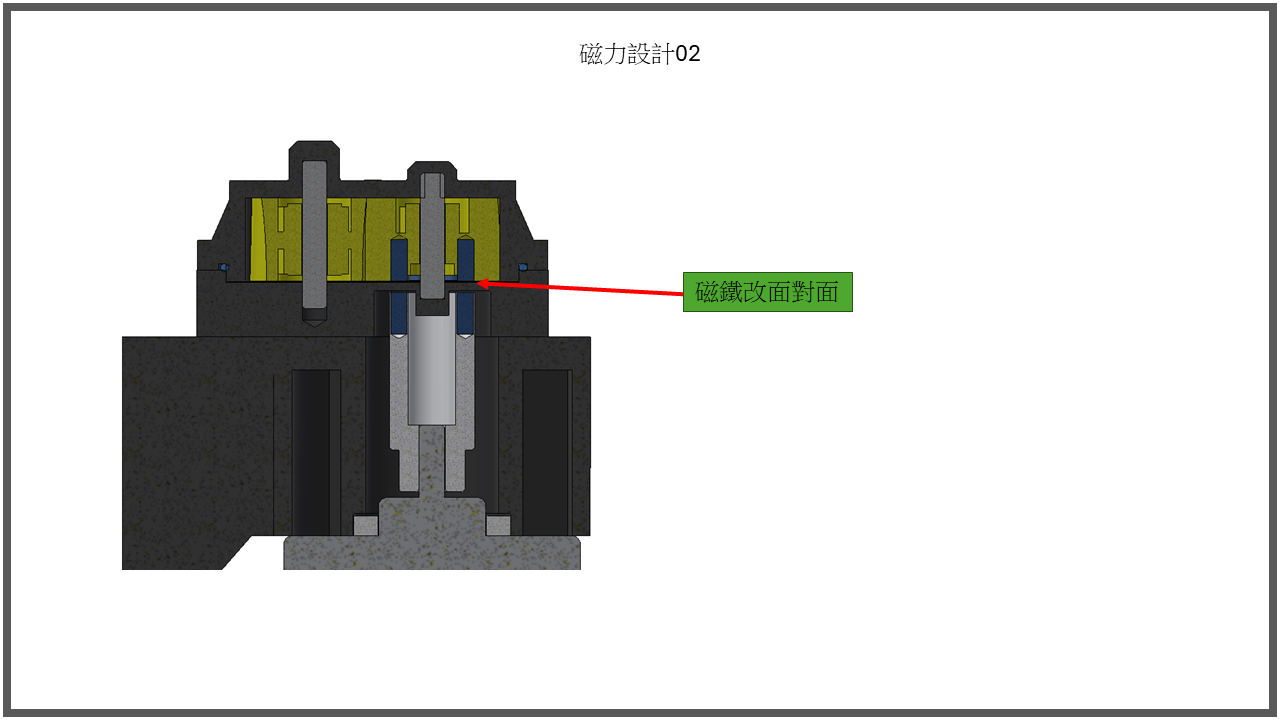

改設計面對面
20250626

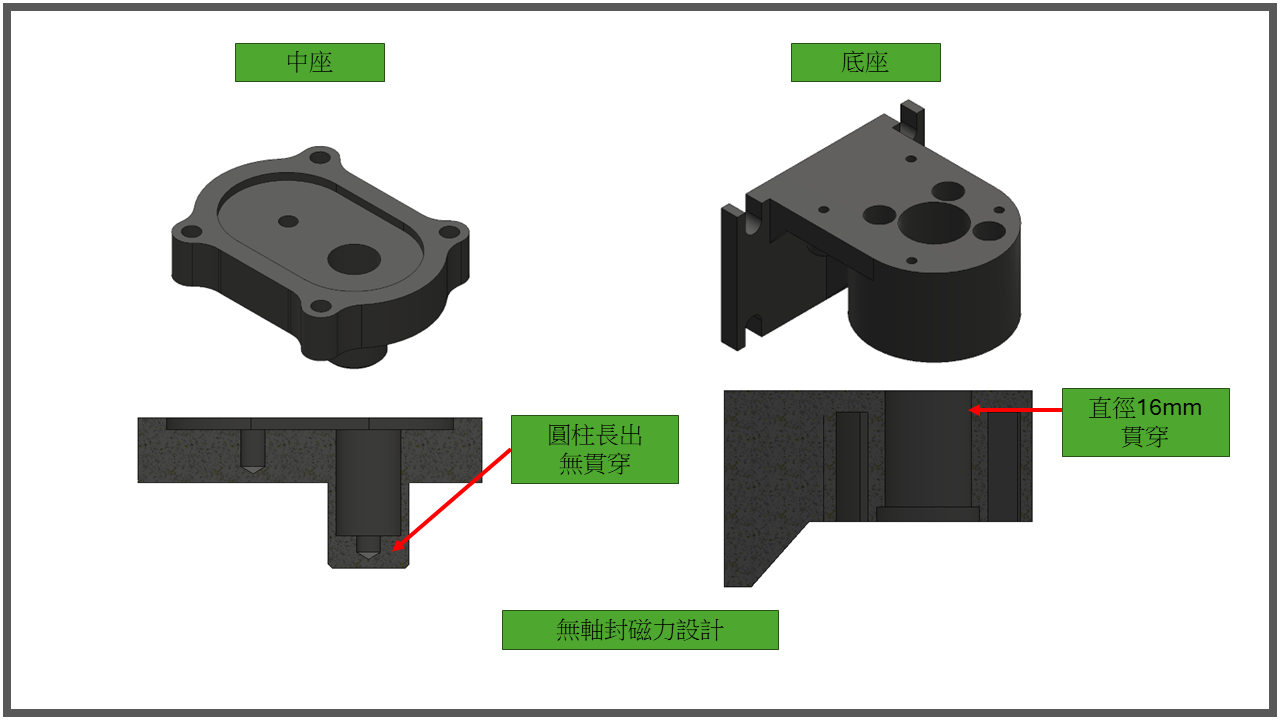

無軸封磁力設計圖面繪製並發包
20250625

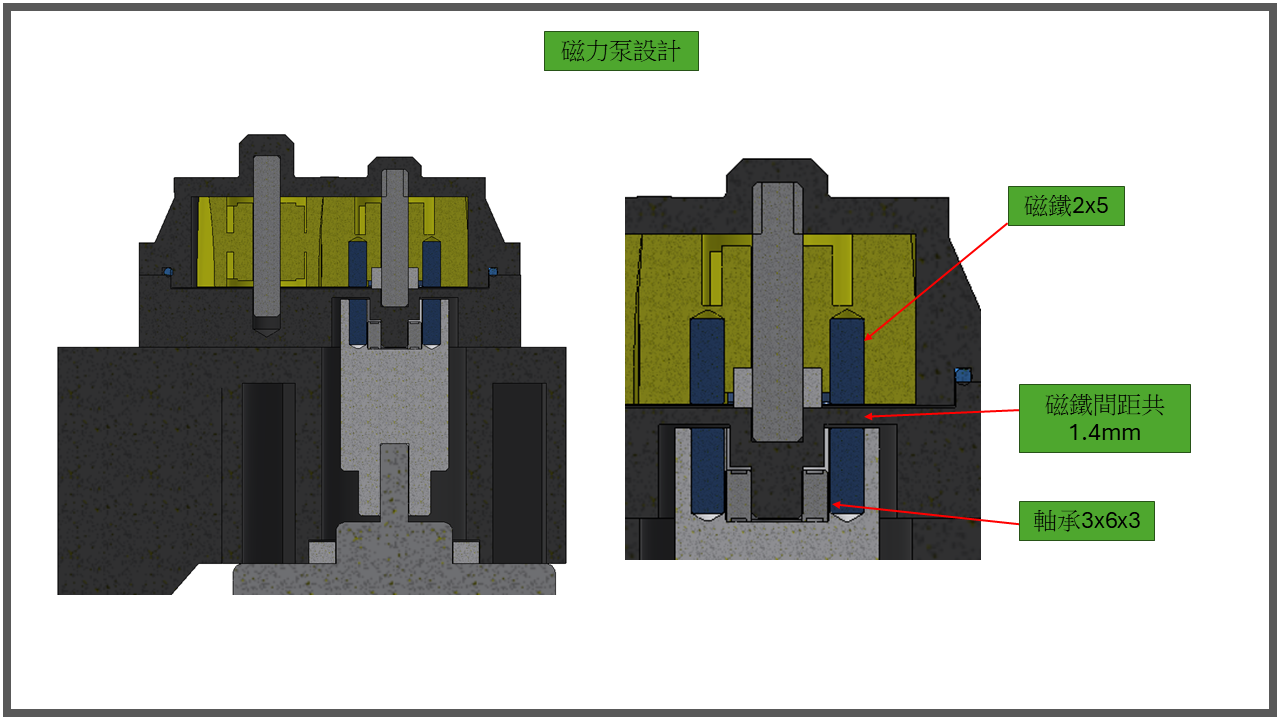

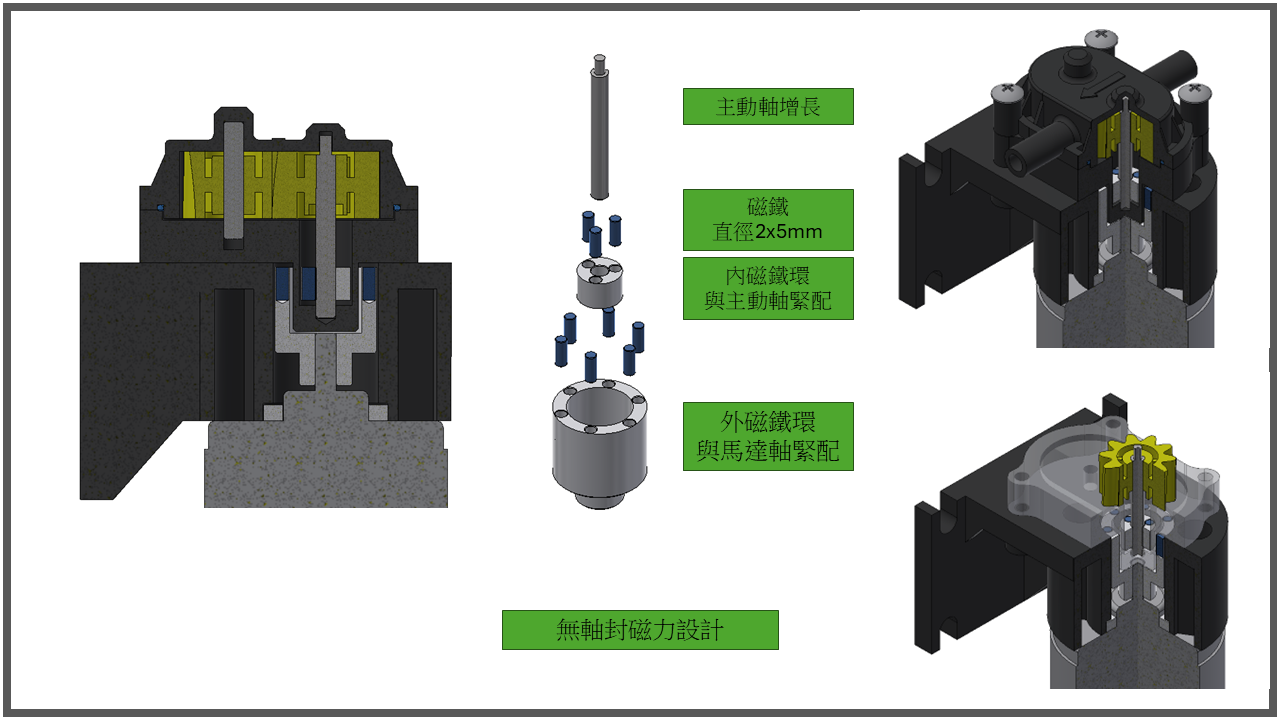

無軸封磁力設計
20250623

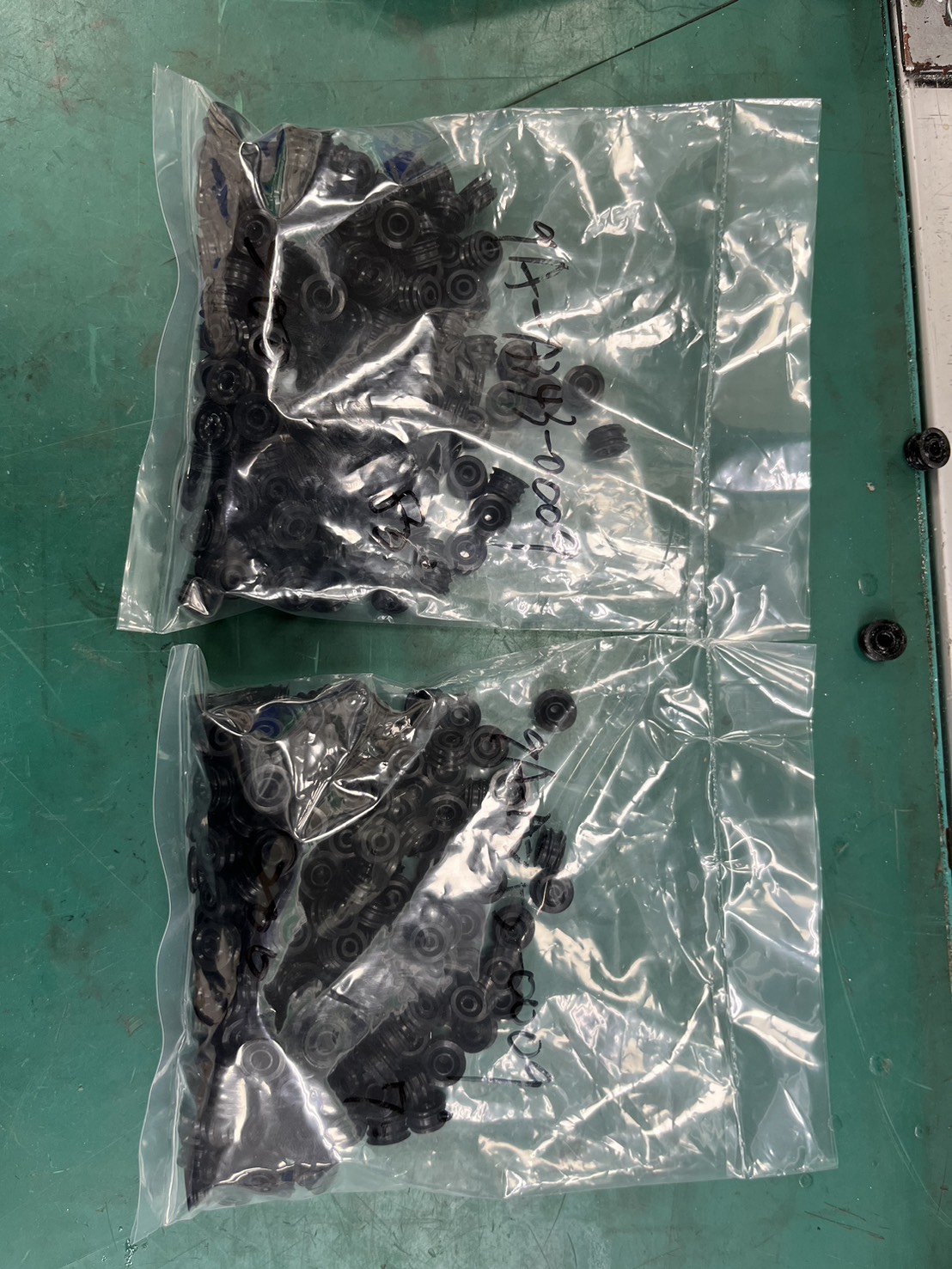

收到硬度70跟80的，組裝硬度70的測試
20250620

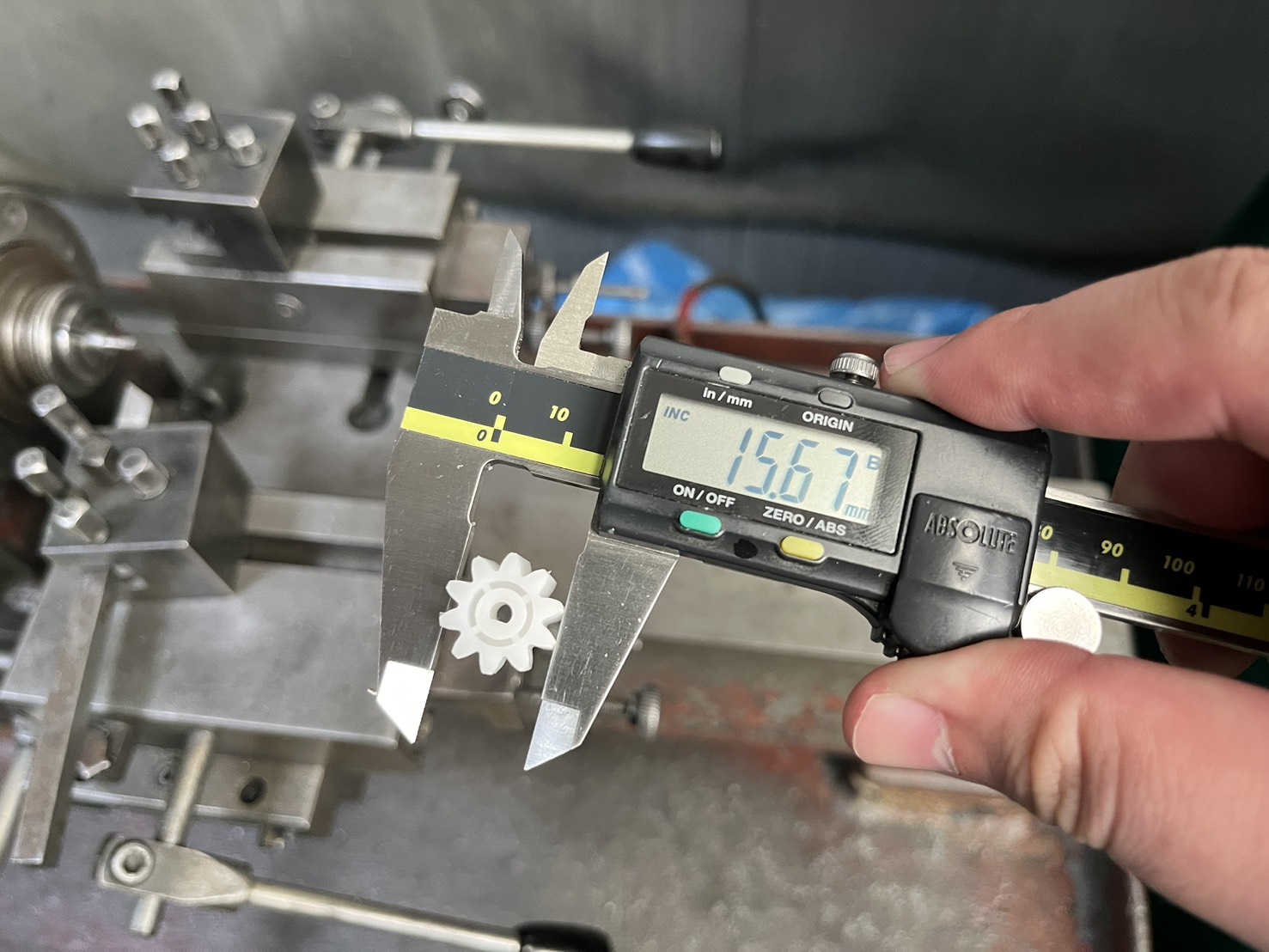

A343-齒輪外徑車小，15.8修至15.67，抽水測試
20250616
A343-財哥回復會卡住，判定上蓋內底框比較小
20250613

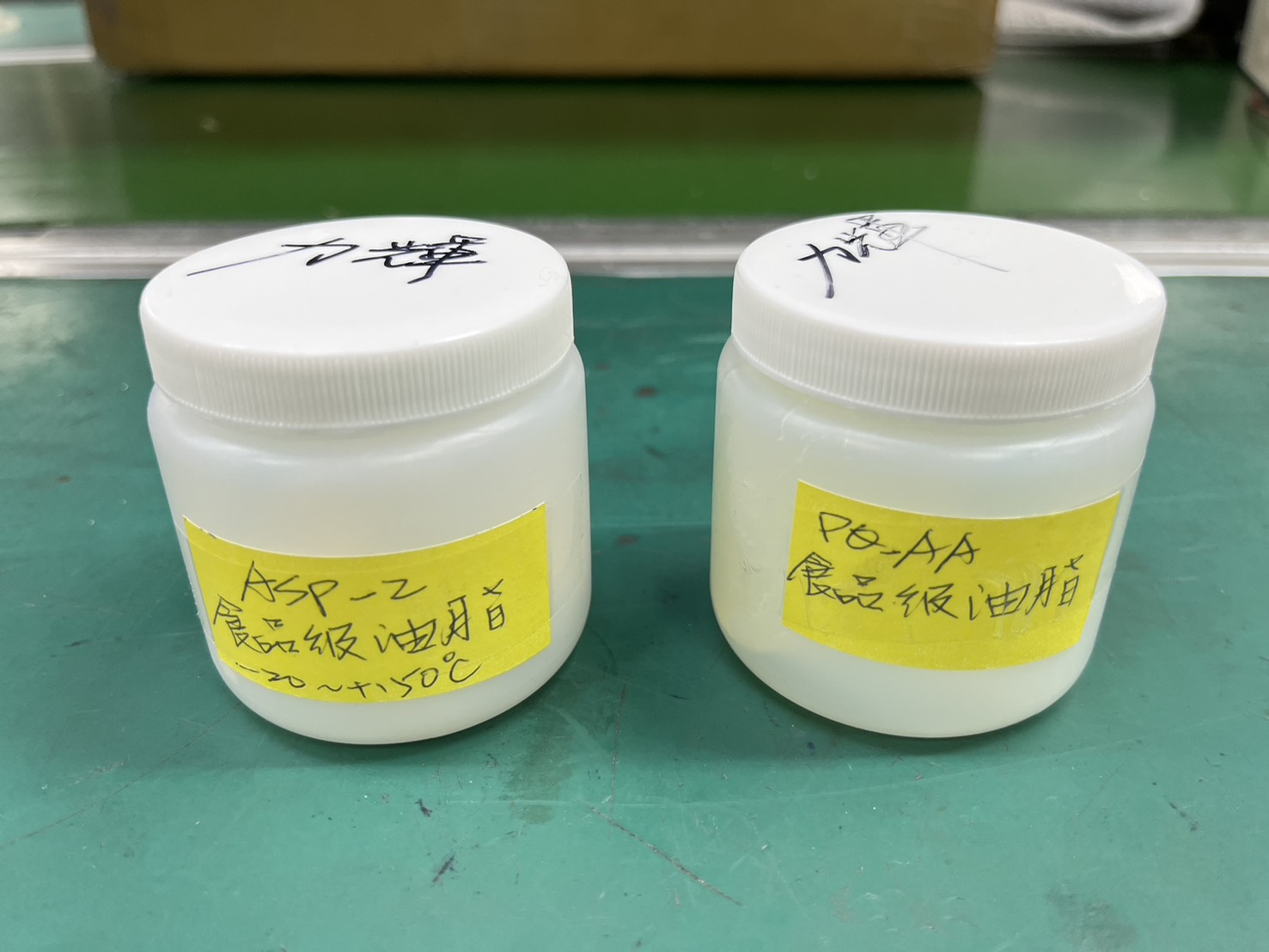

4台其中1台，噪音調整，塗PQ-AA食品級油脂在上蓋內圈與軸上
出貨4台
20250612
鈞士鎵料件加工完成
組裝測試4台，1台抽水測試1小時
20250610
20250606
財哥來IDP看測試方式
財哥已帶走一組
還需要4組
20250605
PUMP持續抽水
PUMP防水塞漏水
昨天早上持續抽水到今天早上，發現漏水
原樣品材質是比較硬，目前的是軟的
先更換原樣硬材質，內孔圖95/0潤滑油

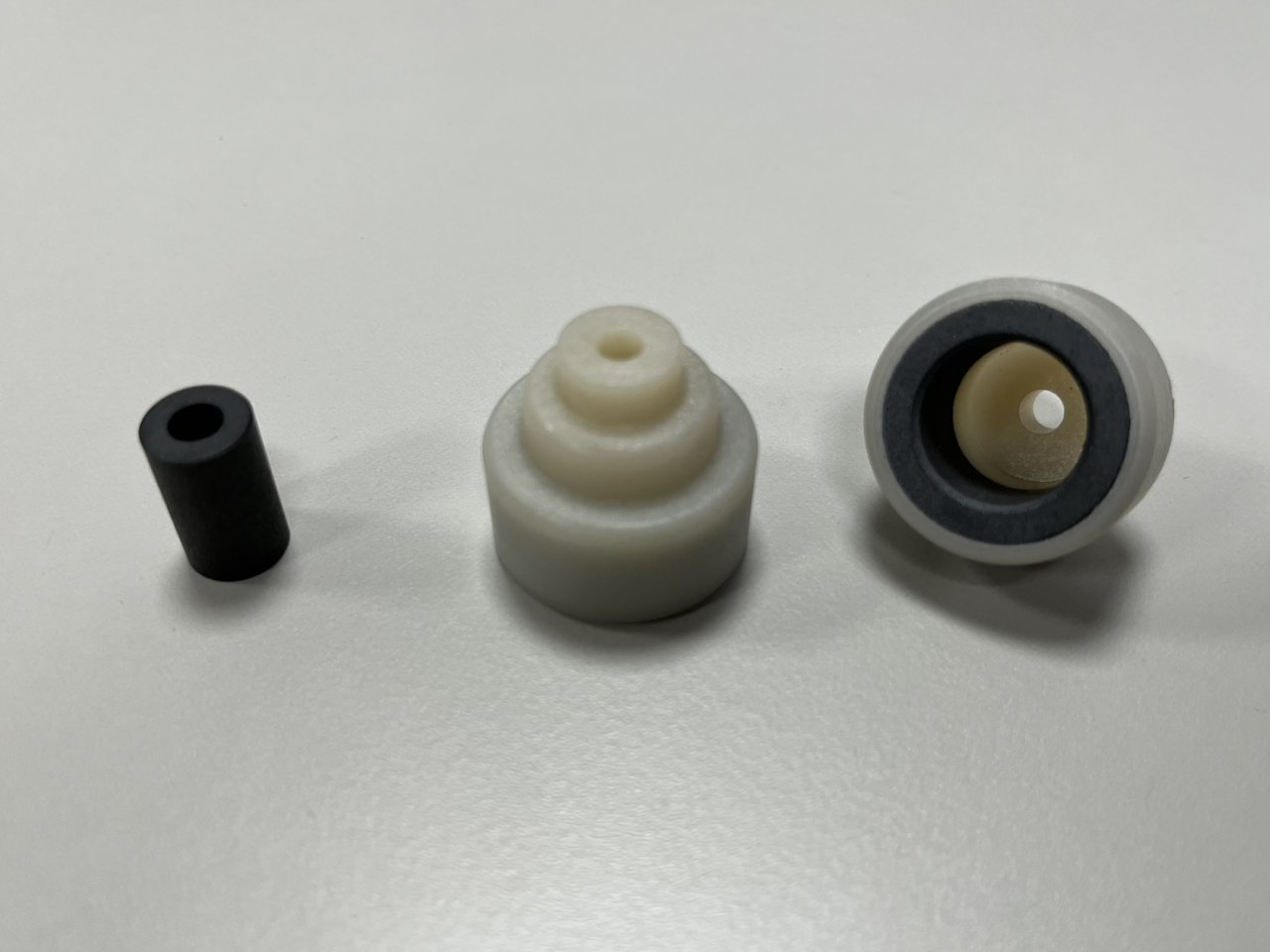

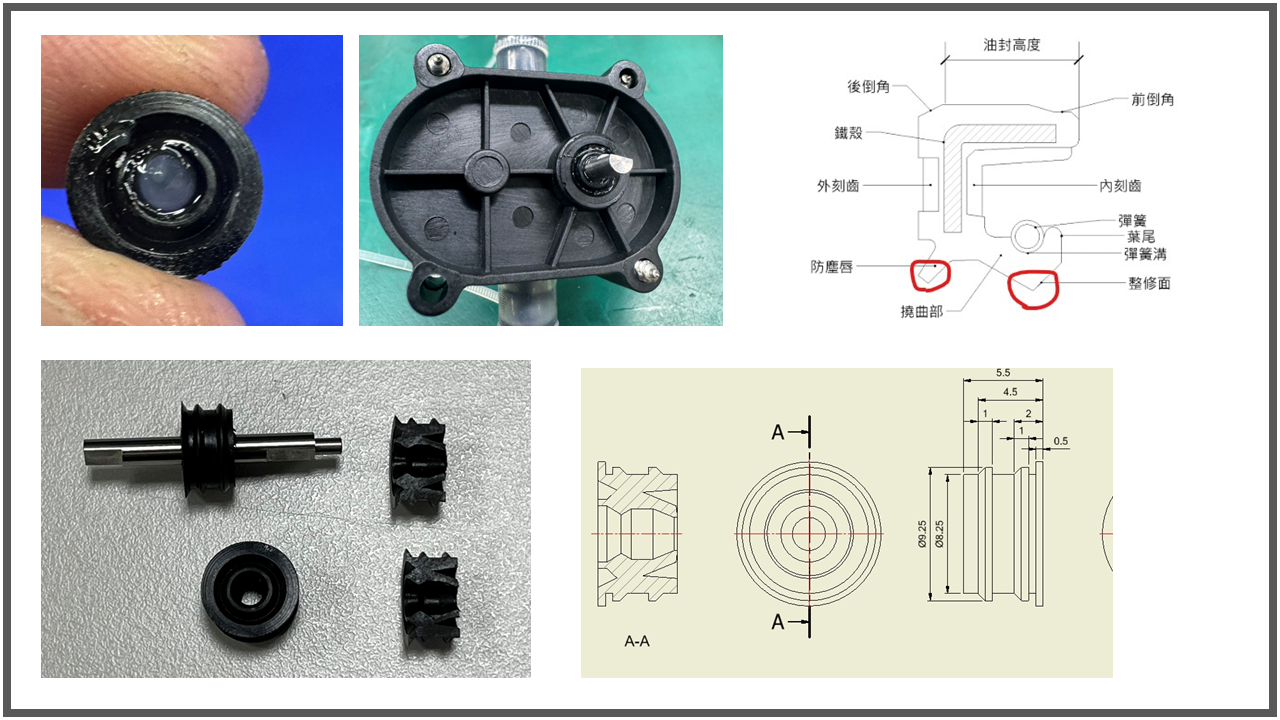

單孔防水塞
內孔原有一個唇部，有漏水疑慮
會再請橡膠廠評估加到2個唇部
20250604
鈞士鎵加工發包，數量各5
9T-A343-0001 / A343馬達轉接板
9T-A343-0002 / A343轉接軸
20250603
財哥寄新馬達測試
PUMP組裝晟崴射出PA+GF30%流量測試
PUMP持續抽水
EKB-20250603-LS-555PC -50mm噪音改善分析-Jack
20250523
興業馬達報告
20250521
EKB-20250521-A343-馬達選型，推薦客戶使用哪種馬達效能
Jack測試報告-磊鑫版
EKB-20250521-興業與LS-555馬達不同材質外殼噪音改善比較分析-Jack
Jack測試報告-客戶版
20250520

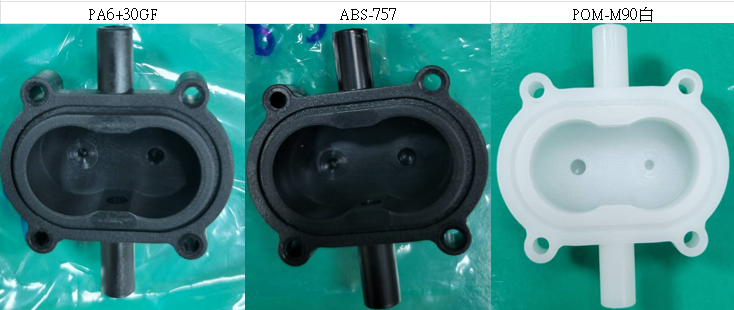

中座+上蓋射出3種材質，PA6+30GF、ABS-757、POM-M90白
20250515
EKB-20250515-A343塑膠射出件改善調整降低噪音-Jack
EKB-20250515-興業與LS-555馬達噪音比較-Jack
20250514
EKB-20250514-A343-PUMP齒輪射出會造成的問題
晟崴-中座+上蓋待5/20試模，其餘已試出各10pcs
20250513
晟崴-上蓋與中座模具延後試模，預計5/20下午試模
20250512
晟崴-拆齒輪模具發現無齒型，詢問興業後齒型模仁搞丟，會線割再寄來磊鑫
20250505
晟崴-修模預計5/13修好
20250429

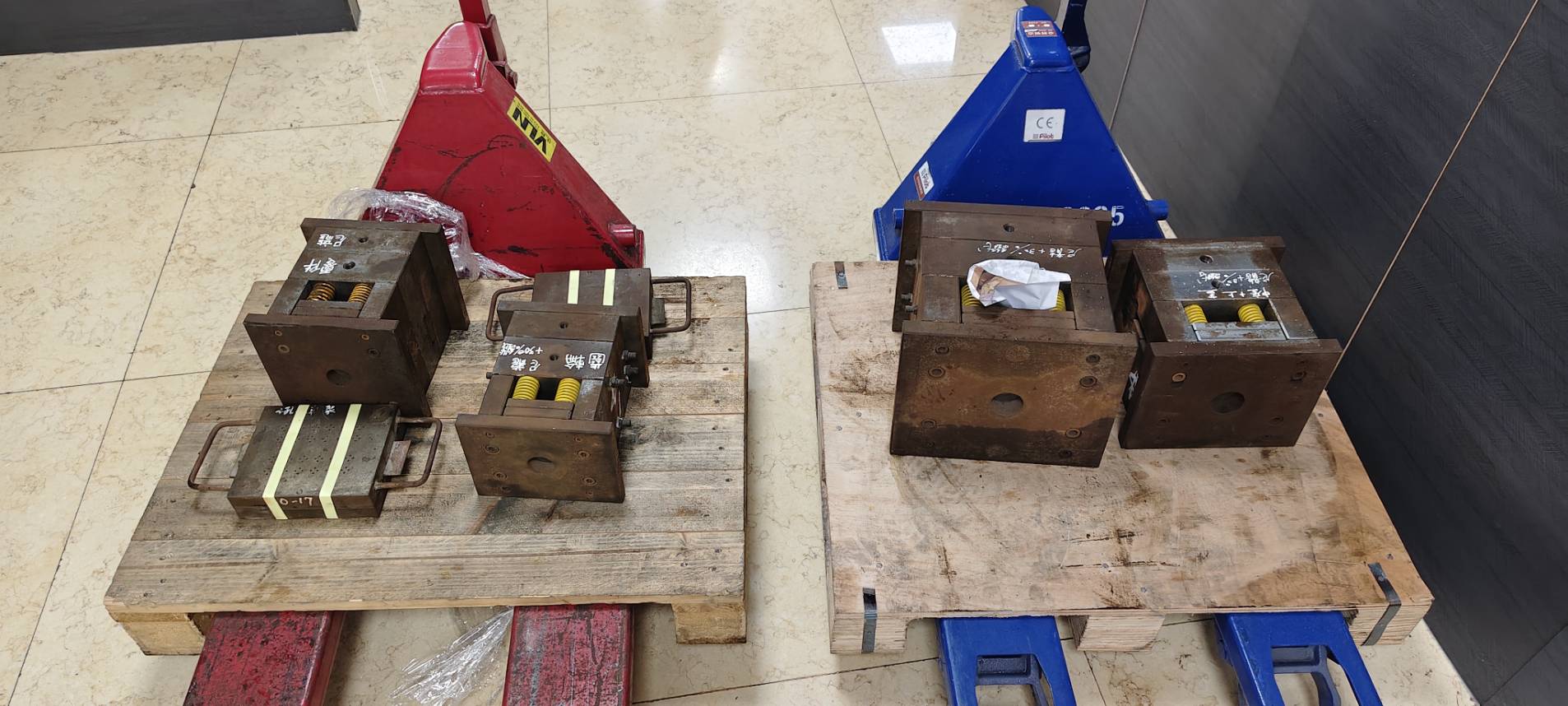

模具移模-磊鑫>晟崴
20250428

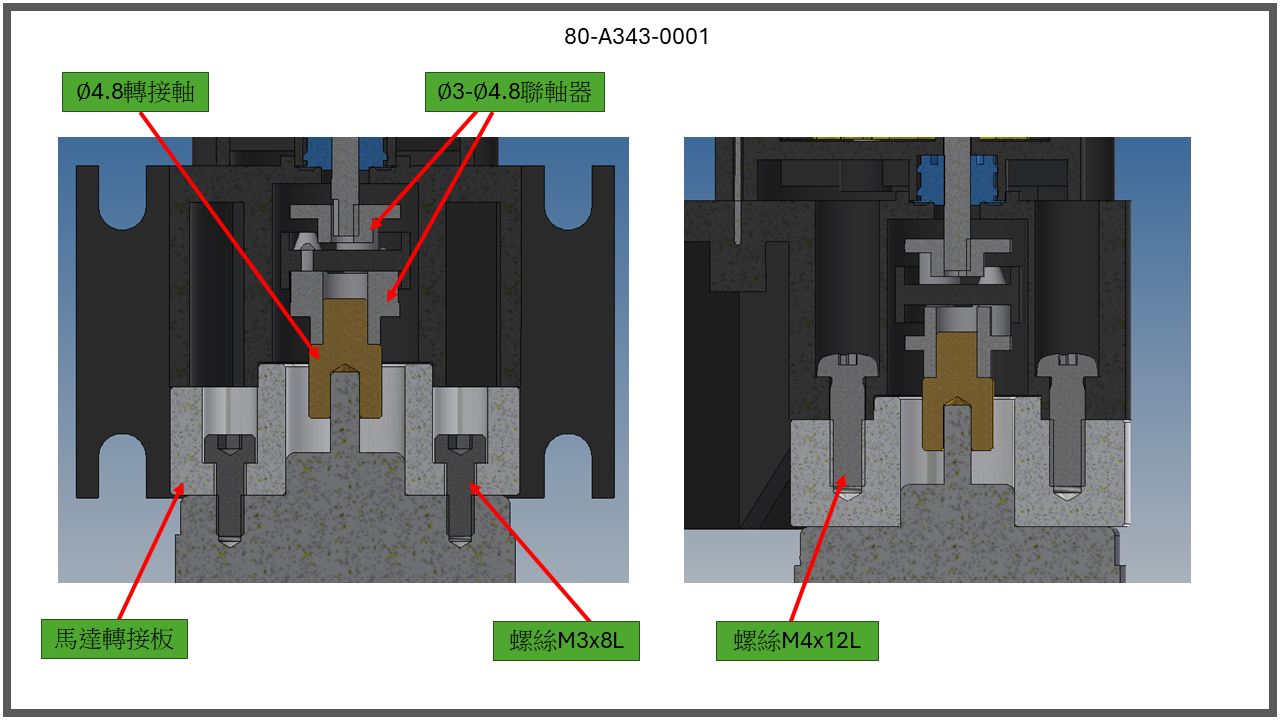

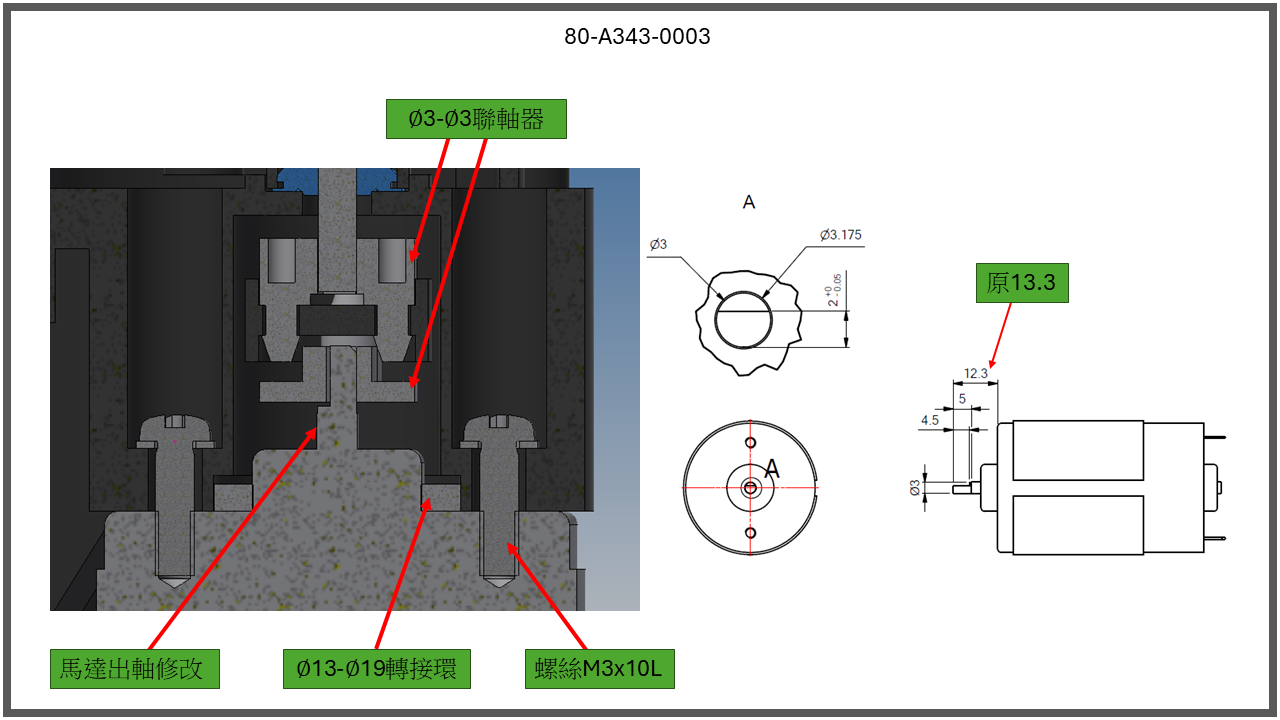

改不用轉接板
聯軸器-Ø3-Ø4.8改成Ø3-Ø3
馬達出軸修改
螺絲-原需要M4x12Lx3隻、M3x8Lx2隻改成M3x10Lx2隻、M3平華司x2
新增轉接環Ø13-Ø19
20250425

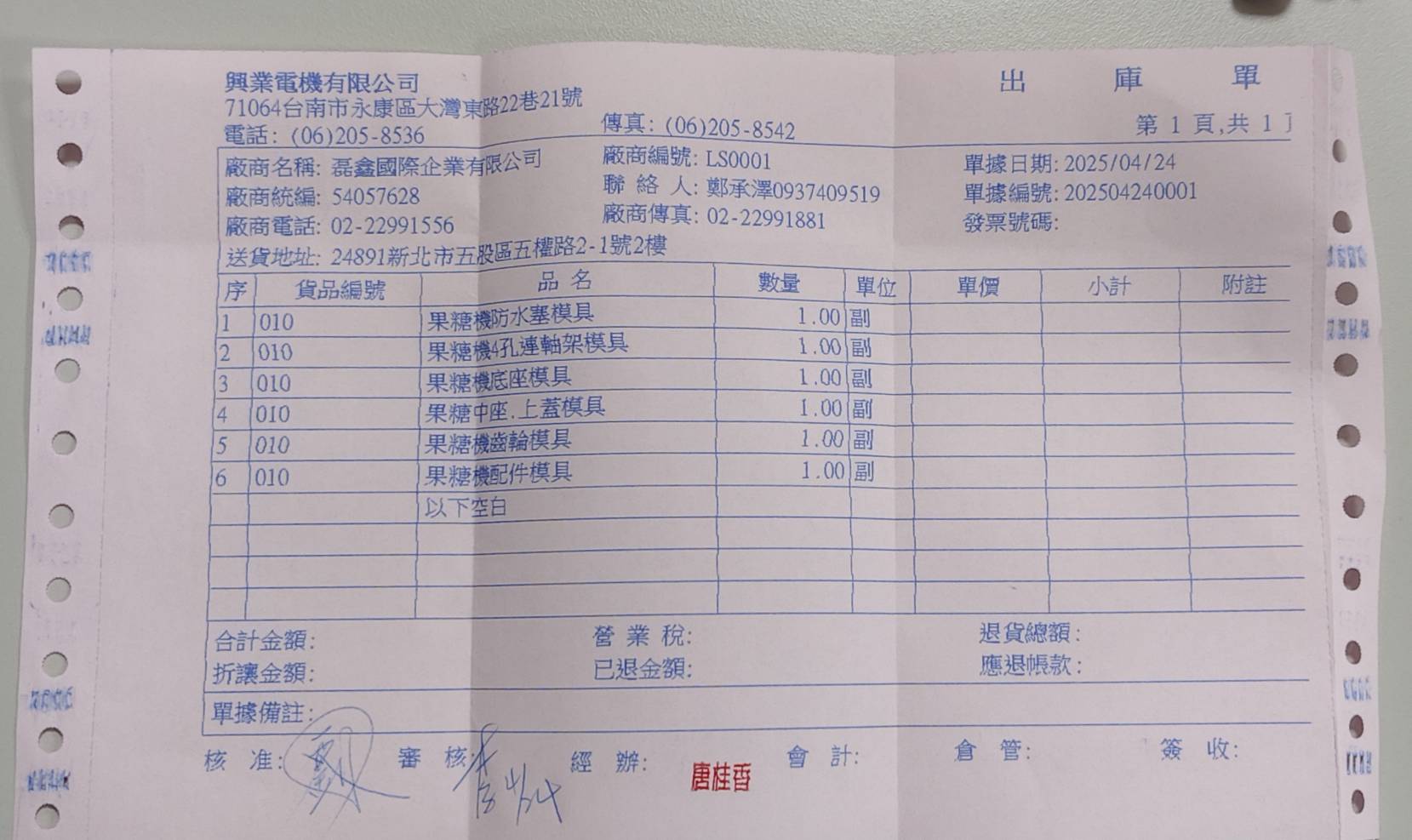

模具移模-興業>磊鑫
20250416
食品級潤滑油-塗在齒輪上，減少噪音
20250415

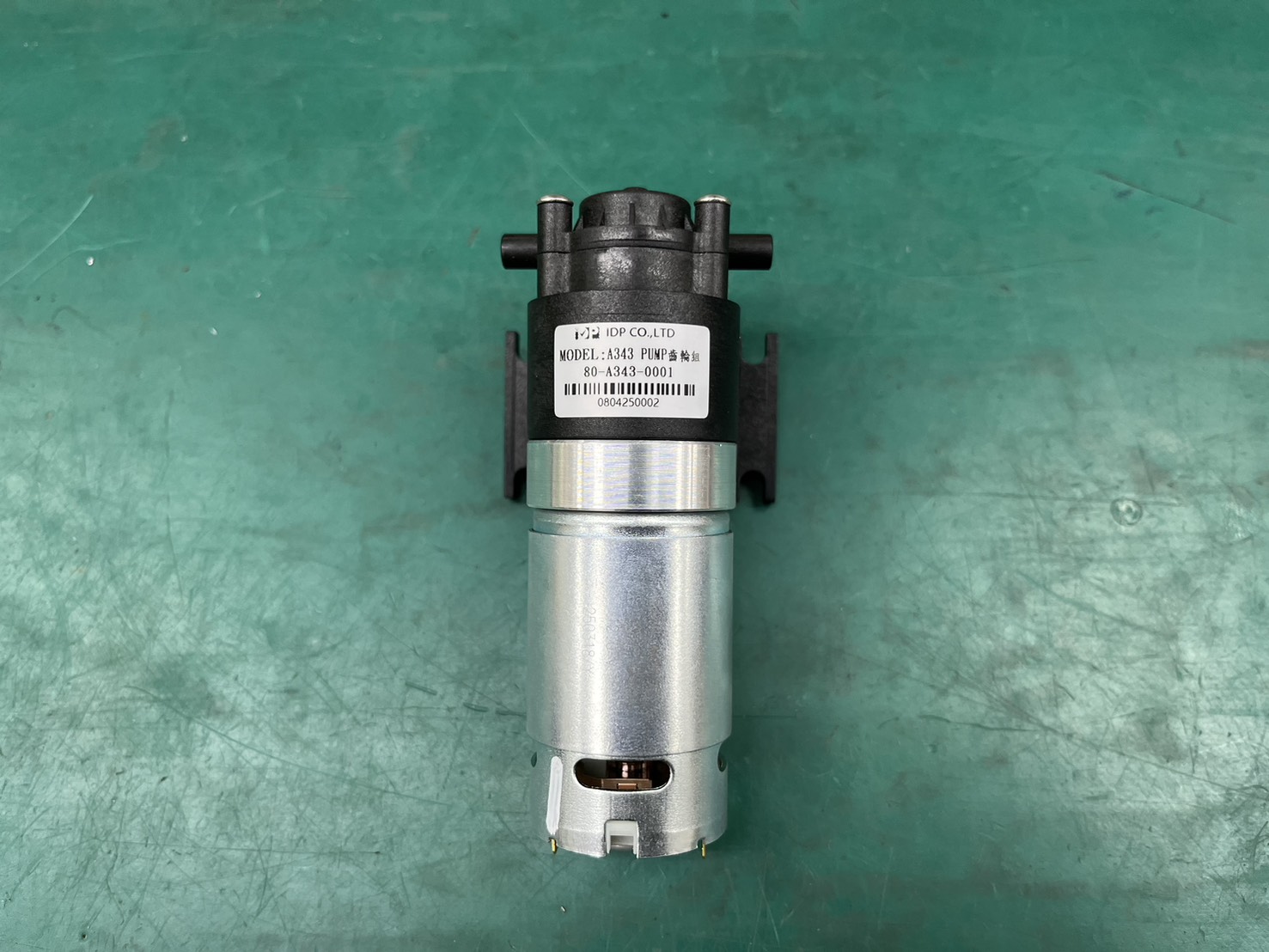

PUMP測試

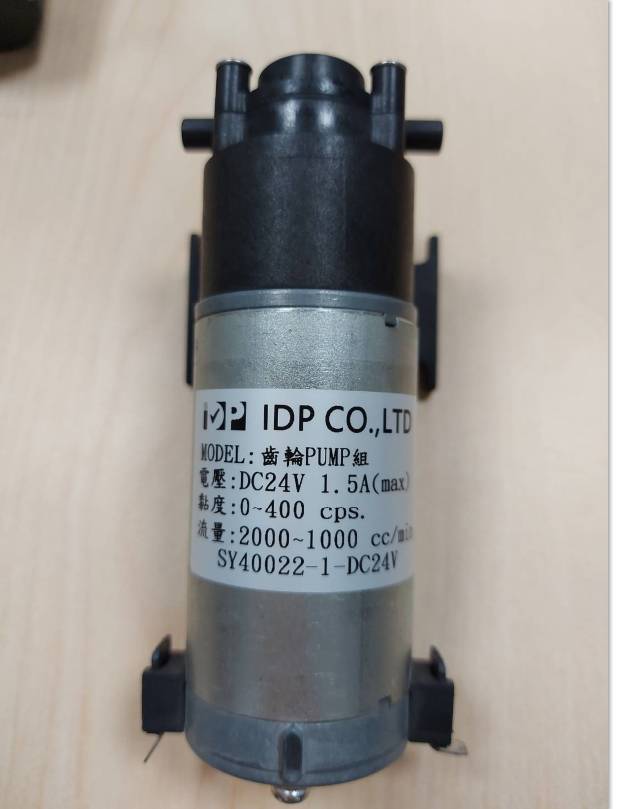

鄭總新從興業拿回的PUMP齒輪組，管徑6mm，齒輪泡鐵氟龍
EKB-20250415-泵浦齒輪組-6mm管徑-Jack
20250411
客戶測試數據
EKB-20250411-A343-財哥PUMP-漏水分析與對策
EKB-20250411-磊鑫 鄭總PUMP教學整理-Jack
20250410

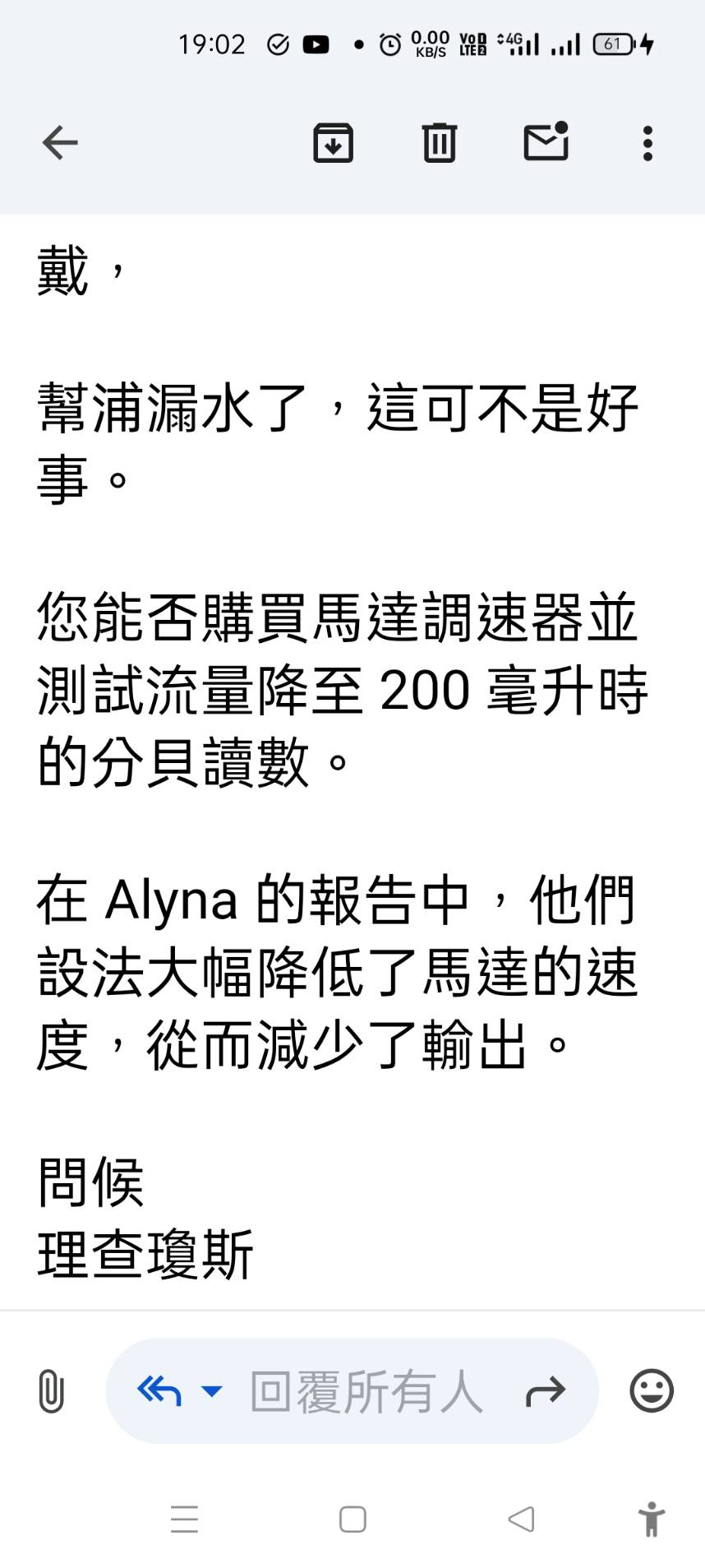

客戶反應漏水
20250408

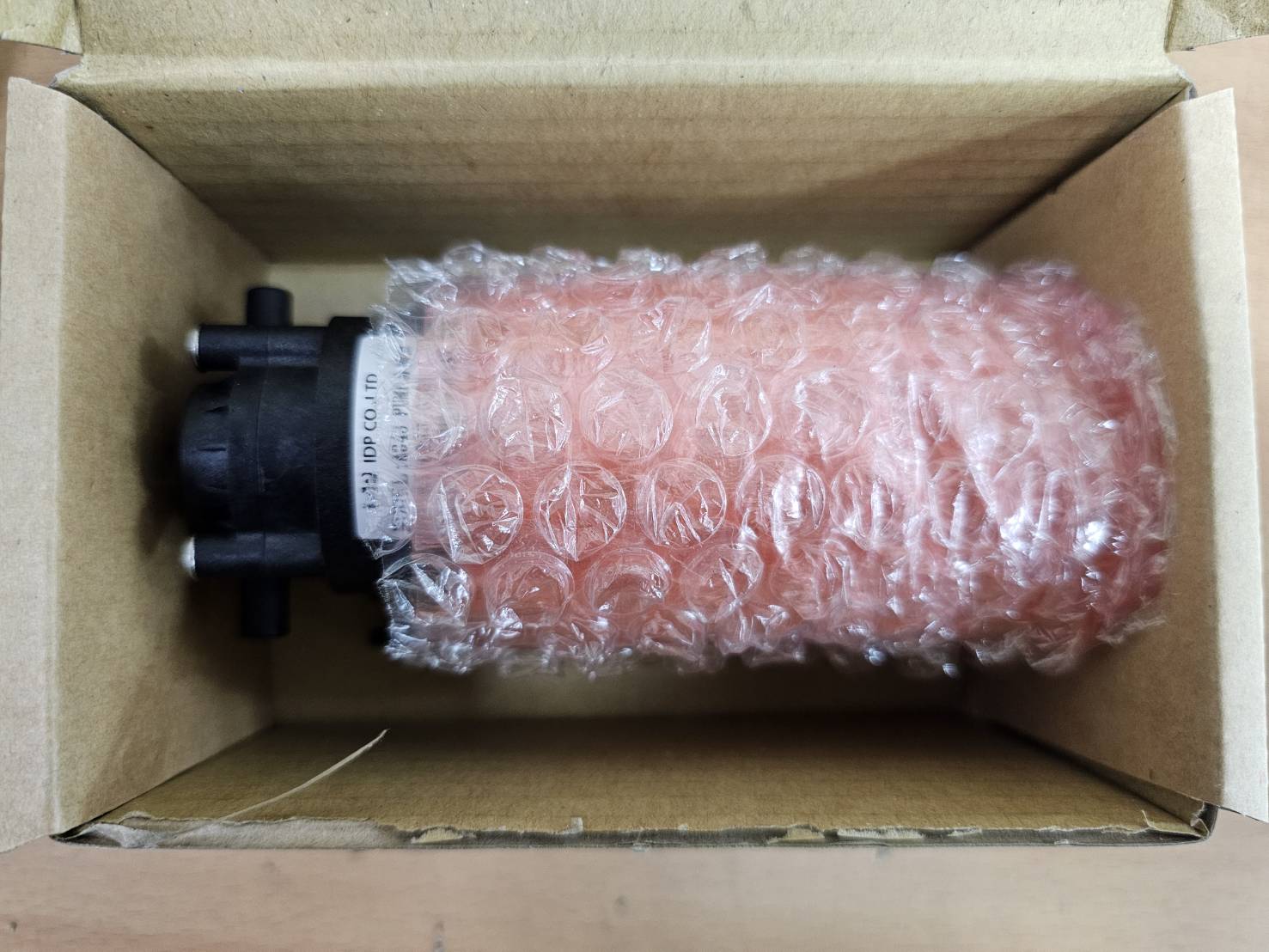

包裝-財哥自拿
樣品1組
20250401
財哥對應公司
公司名稱: 袁宏科技有限公司
20250331
建立專案代碼A343
客戶需求樣品2組

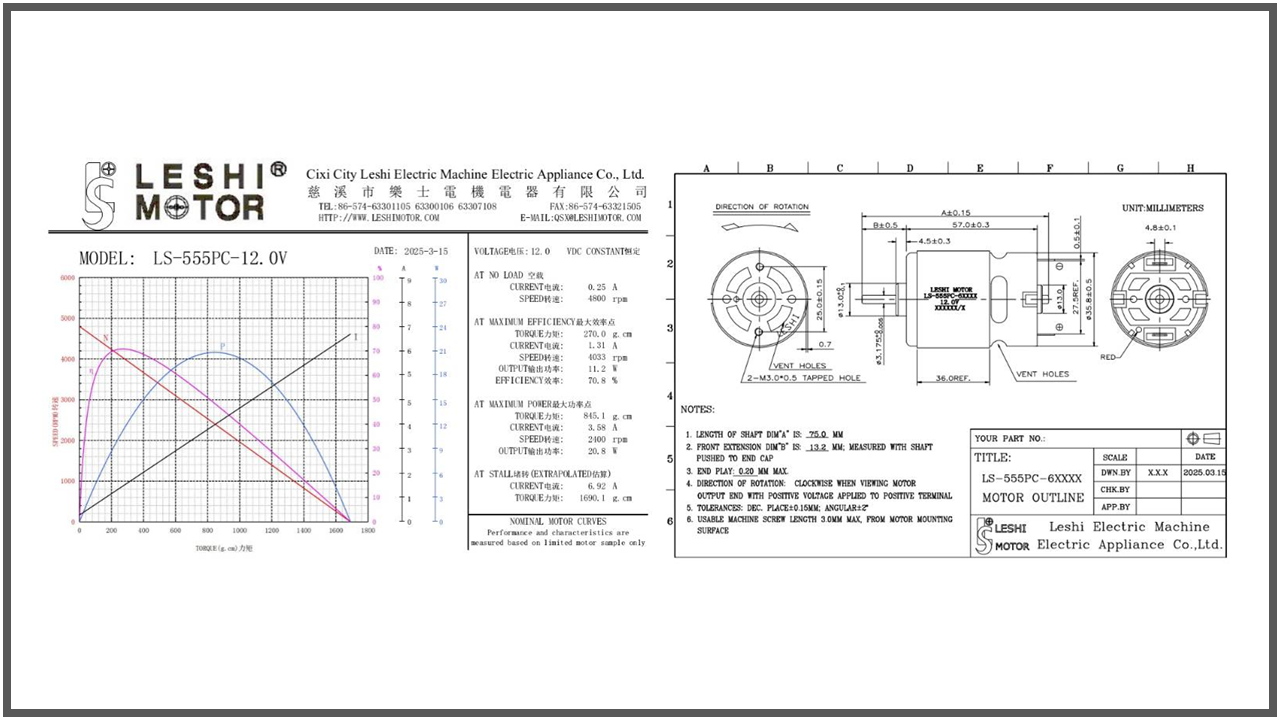

選擇馬達LS-555PC

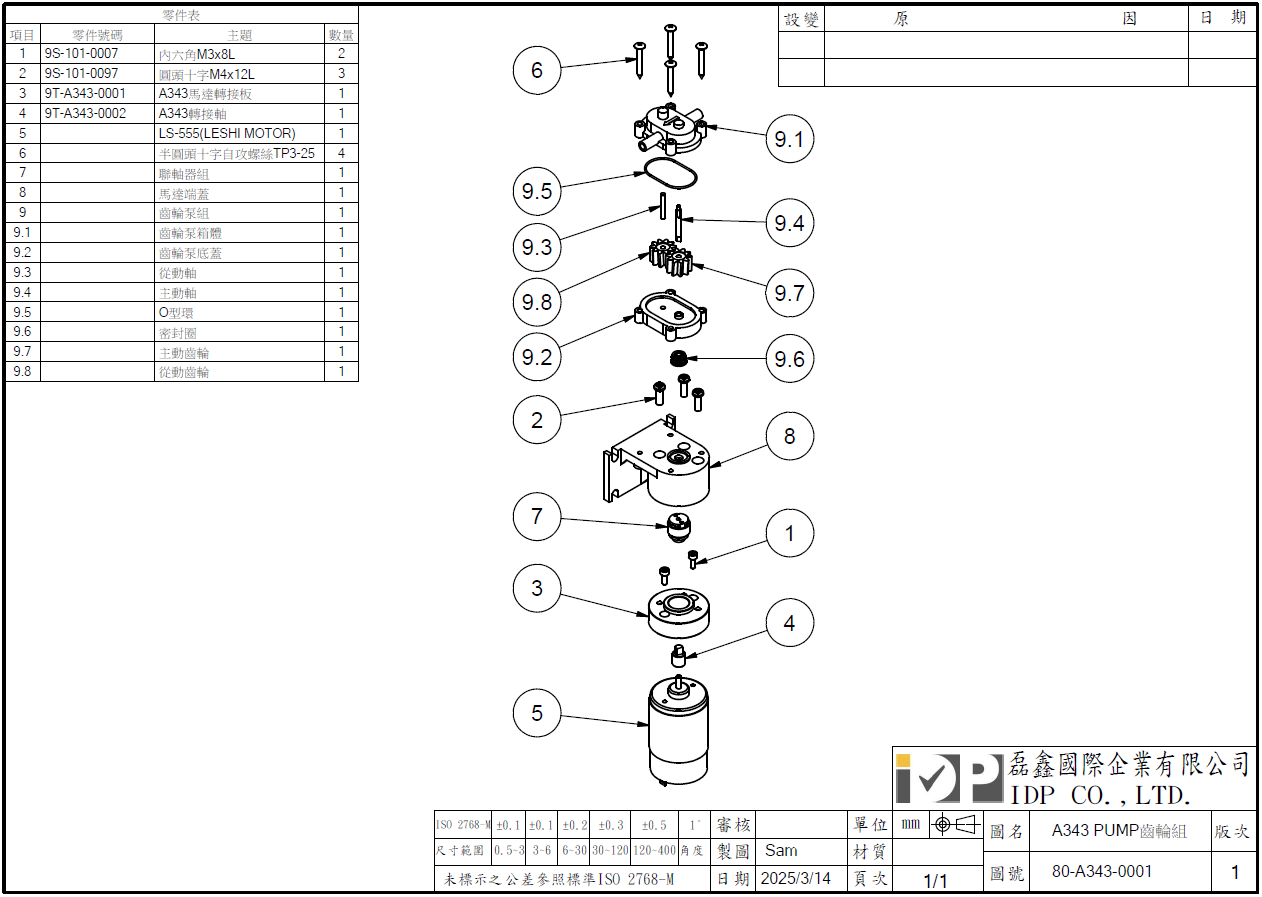

零組件拆圖2D發包，數量各3
9T-A343-0001 / A343馬達轉接板
9T-A343-0002 / A343轉接軸
20250326
開會討論使用馬達
EKB-20250326-開會- 馬達效率、壽命，pump壓力流量表
20250325
全速測試使齒輪D孔扭變形，馬達扭矩過大
LS-555PC-64294 - 全速轉時齒輪D孔會打壞-Jack
20250324
財哥提供馬達

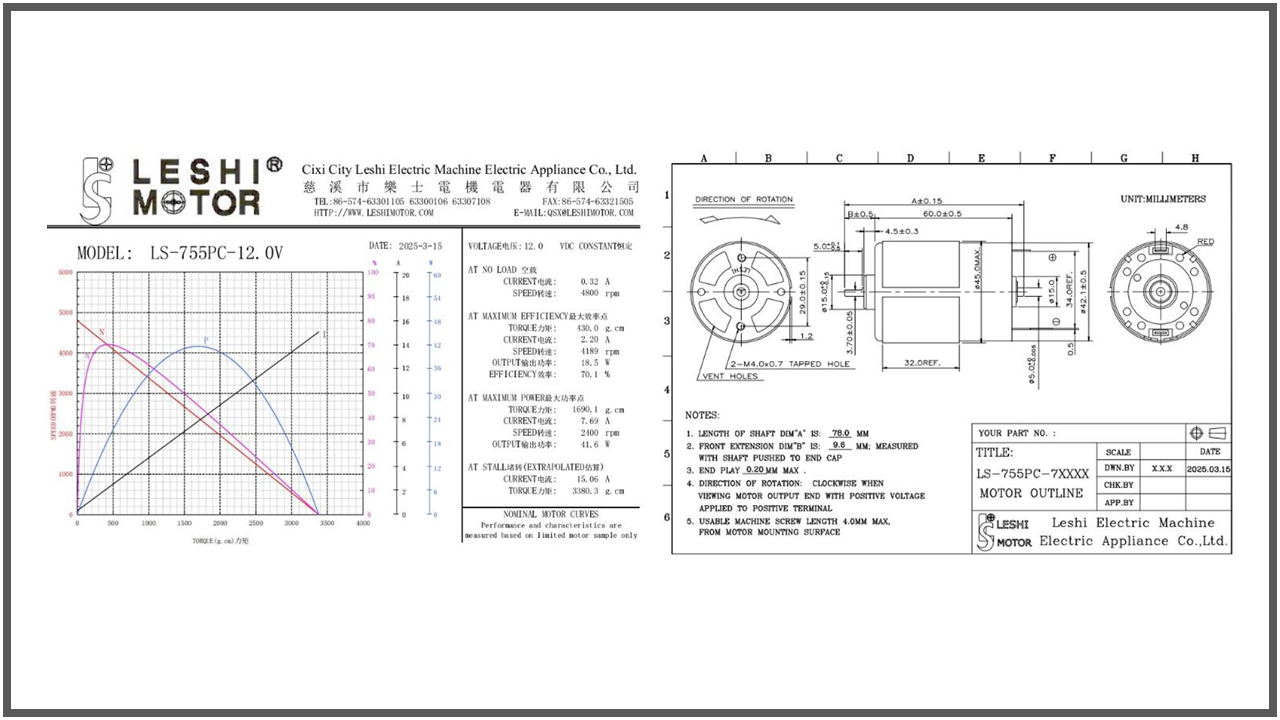

Leshi motor- LS-555PC-64294與LS-755PC-73747流量比較表-Jack
20250317
20250314
開會-馬達選型
20250313

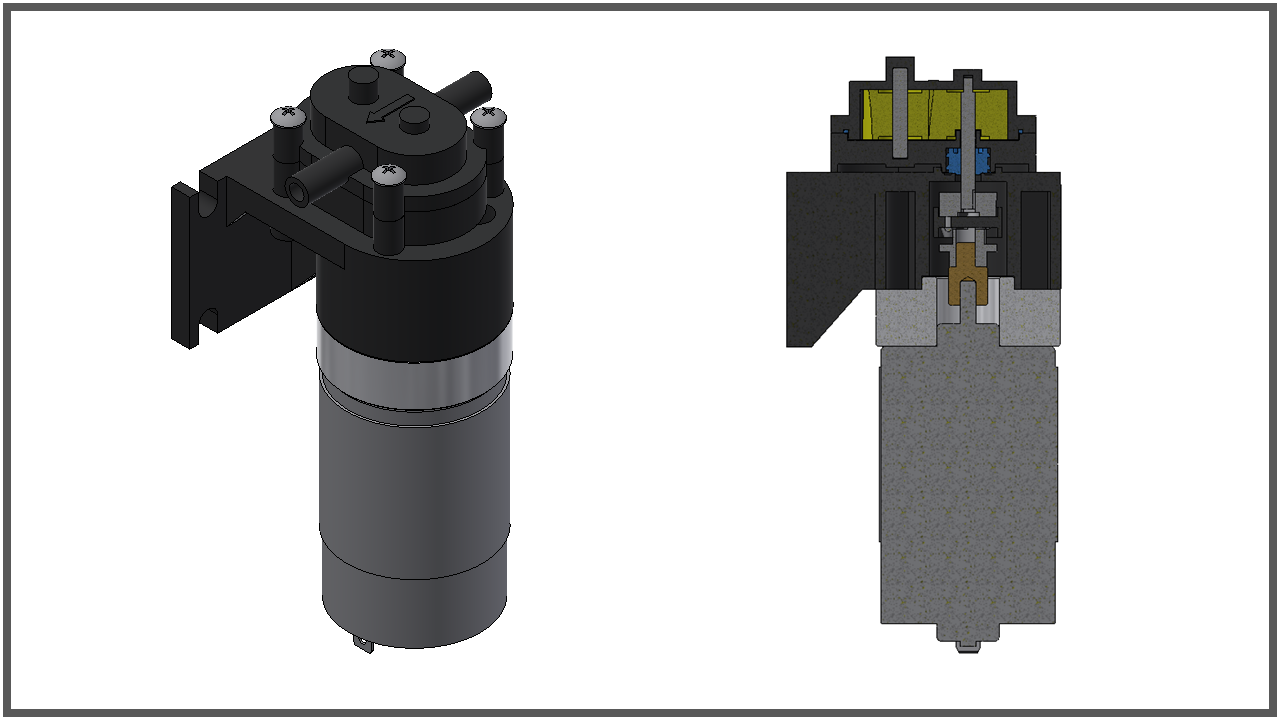

提供財哥外觀尺寸圖

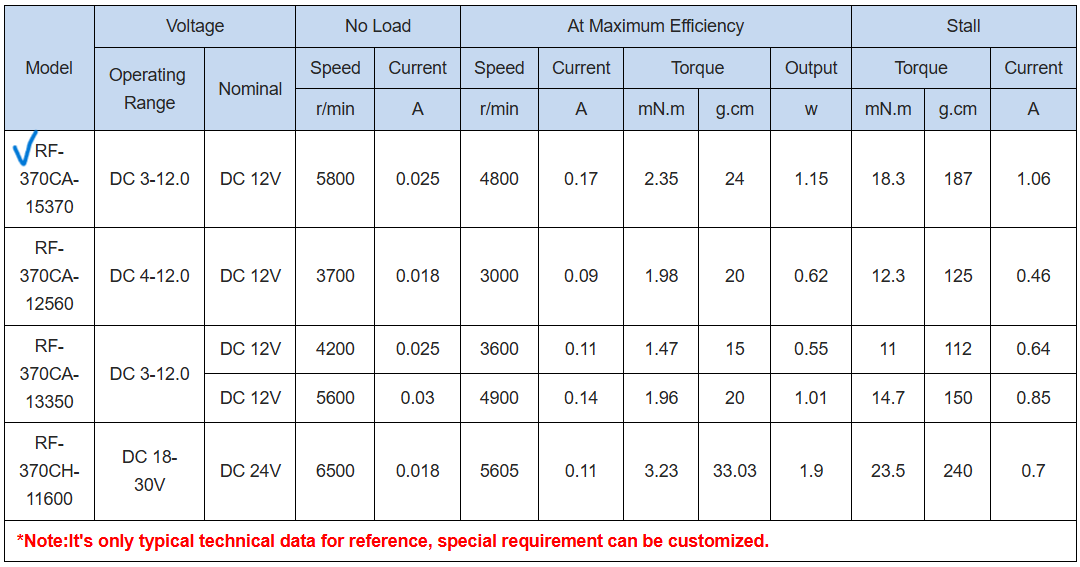

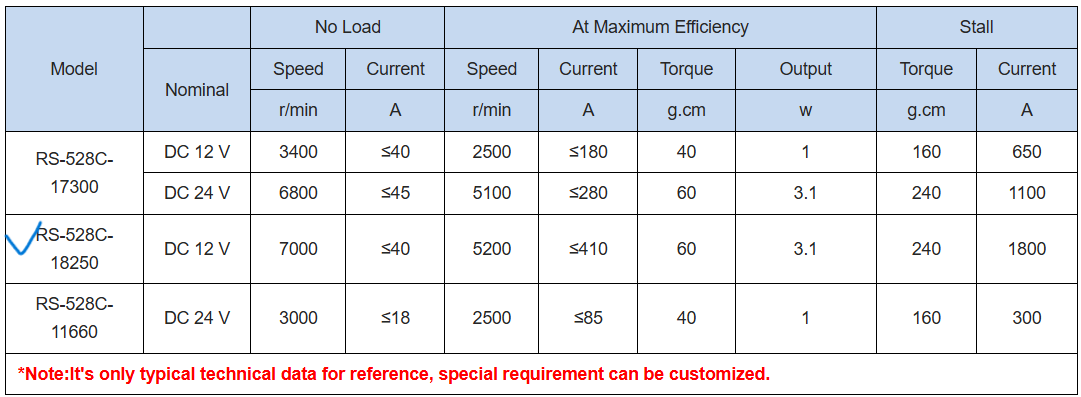

更換馬達測試-友貿馬達-987-5526-規格書及特性表
財哥提供馬達測試-LESHI樂士馬達-370S
20250312
PUMP測試
條件: 內徑4.00mm管 興業pump 位差 1.5M
24V 1min 850ml
12V 1min 115ml
20250311

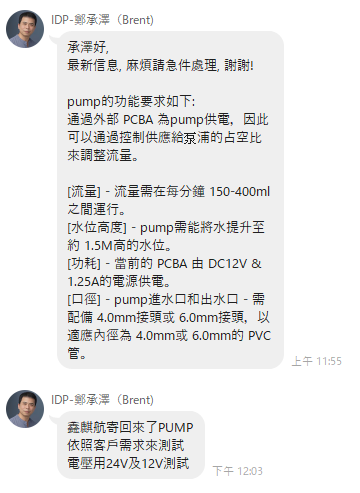

客戶需求功能
