GMX 與 Fullink 討論了 USB 擴充塢設計的不同電源管理方案，著重於功能、精準度與成本之間的平衡。
電源管理方案選項
- Current Sensor 方案:
- 在 AC IN 或每個 USB 接口加入電流感測器
- 優點：精確測量實際電流使用，可準確分配上下行口的電源
- 缺點：增加硬體成本，電路設計複雜
- USB Mode 偵測方案:
- 透過 Hub 偵測裝置的 USB Mode (SDP、CDP 等)
- 根據 Mode 預估功耗需求並調整 PDO
- 優點：簡單，成本低，無需額外硬體
- 缺點：精準度較差，無法應對不規範設計的裝置
- AC 端 Current Sensor 方案:
- 僅在 AC 輸入端放置一個電流感測器
- 監測整體用電量變化並調整上行 PDO
電源分配技術問題
- PD 握手時間可能達 8-10 秒，導致在低電量狀態下可能出現 adapter 過載風險
- 當下行裝置插入時，Hub 可通過 Enable Pin 檢測到裝置並提供電源
- USB Mode 偵測無法應對實際用電量與協議不符的裝置情況
Mini Host 與 MCU 角色
- Mini Host 如使用需要預先加載所有已知裝置資訊
- 如新增產品需重新更新裝置列表，維護成本高
- 使用 USB Mode 偵測時不需要依賴 Mini Host 的裝置辨識

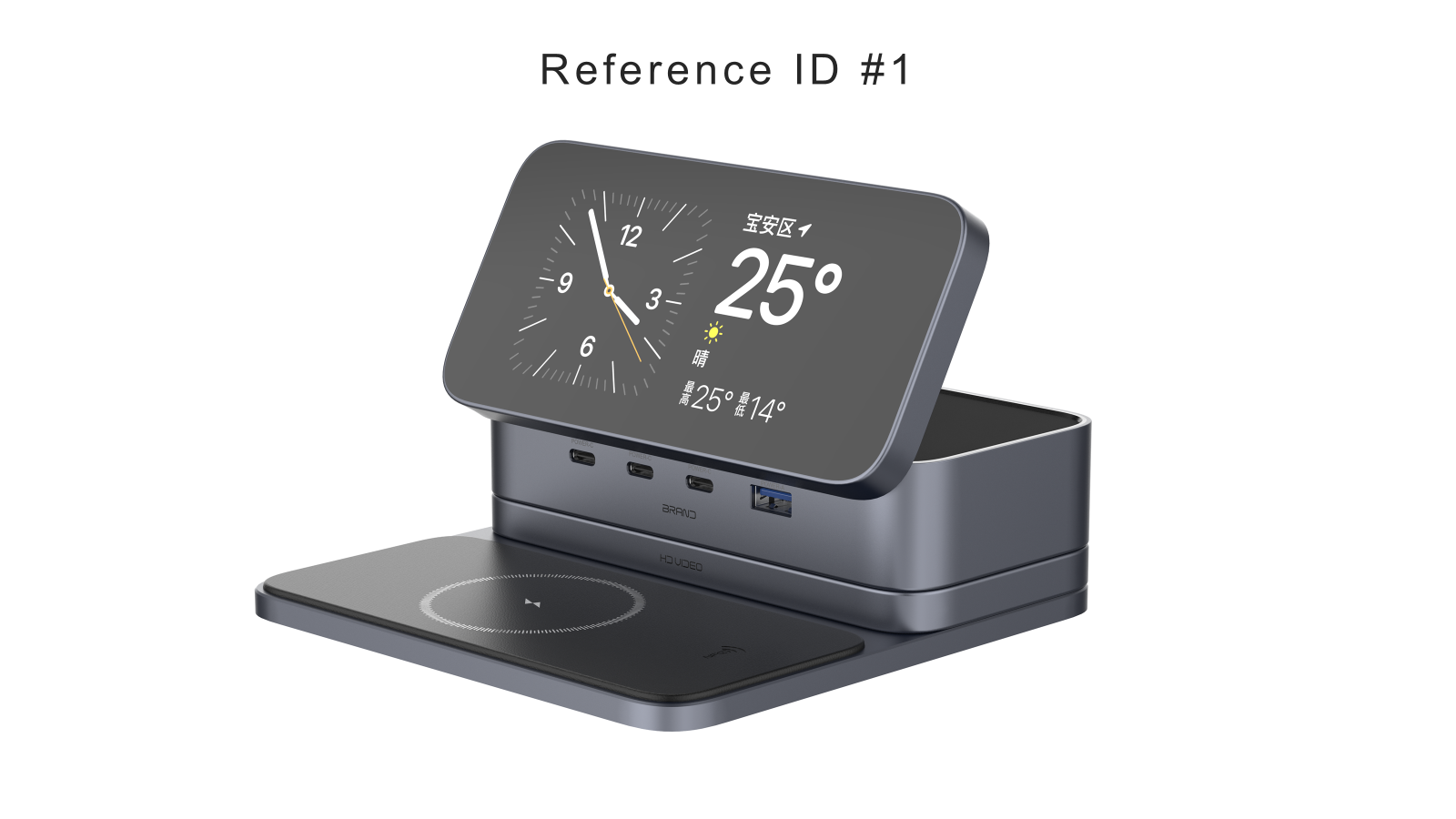

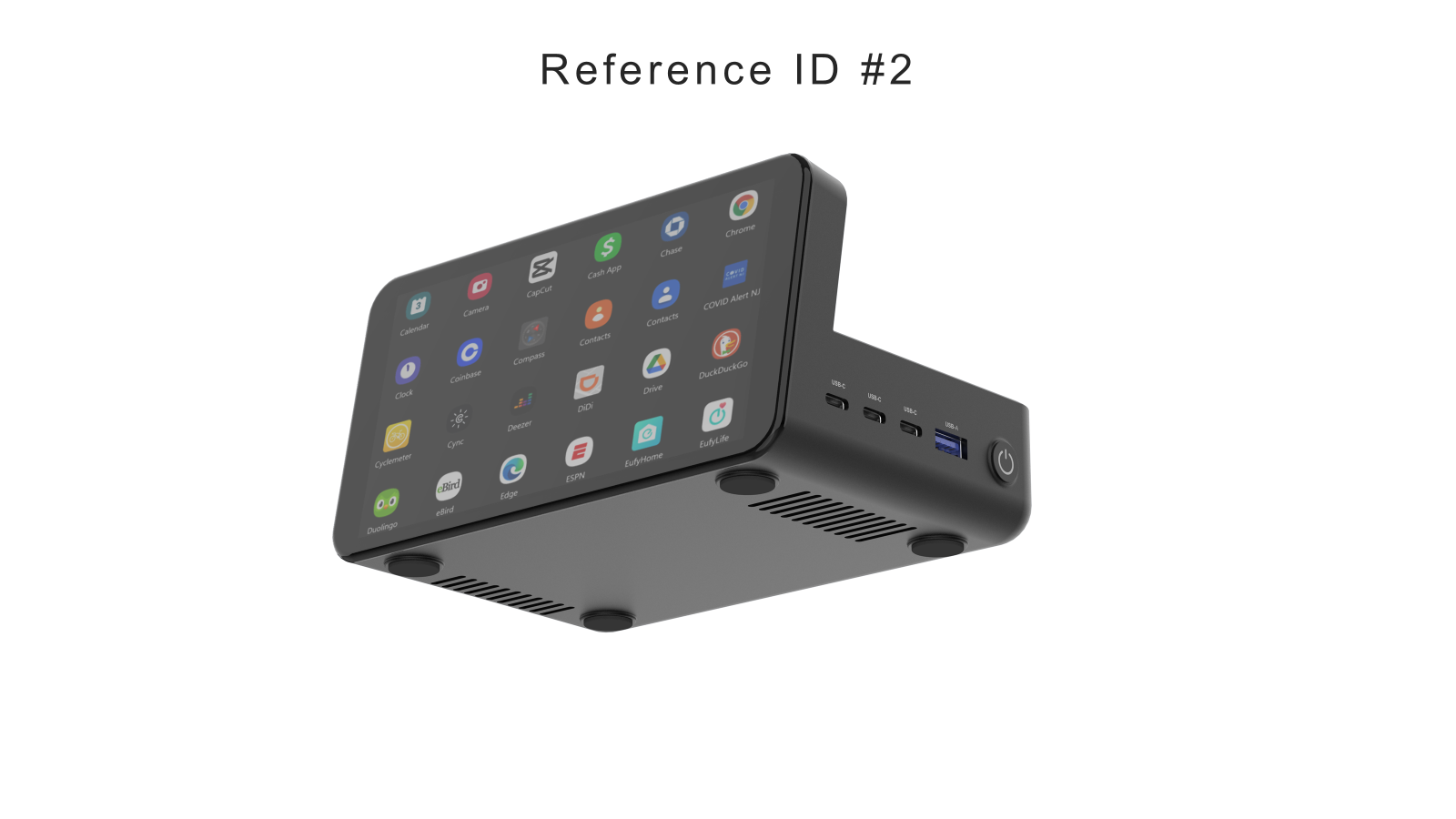

工業設計考量
- 目前設計有兩種選項：並列設計和上下疊設計
- 並列設計總長度約 13 公分，但可能因散熱問題需要再拉長
- 上下疊設計會增加厚度
後續工作
- [ ] Fullink 重新修改 PPT，改一版無 Current Sensor 的簡化方案
- [ ] 與威鋒確認 USB Mode 偵測方案的可行性
- [ ] 考慮在設計中保留兩種方案的彈性，可根據客戶需求選擇
- [ ] 評估散熱需求對 ID 尺寸的影響
