20260914

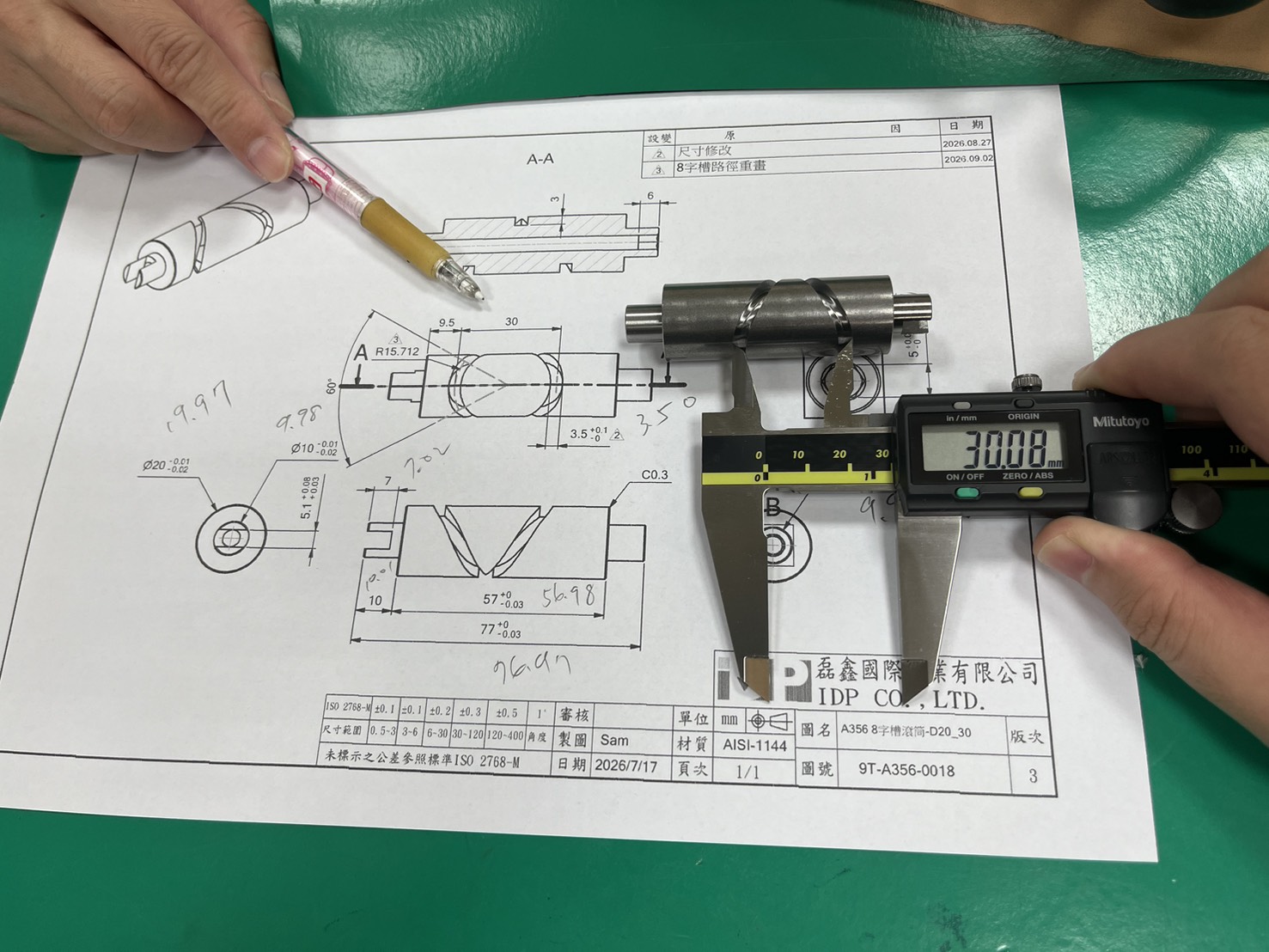

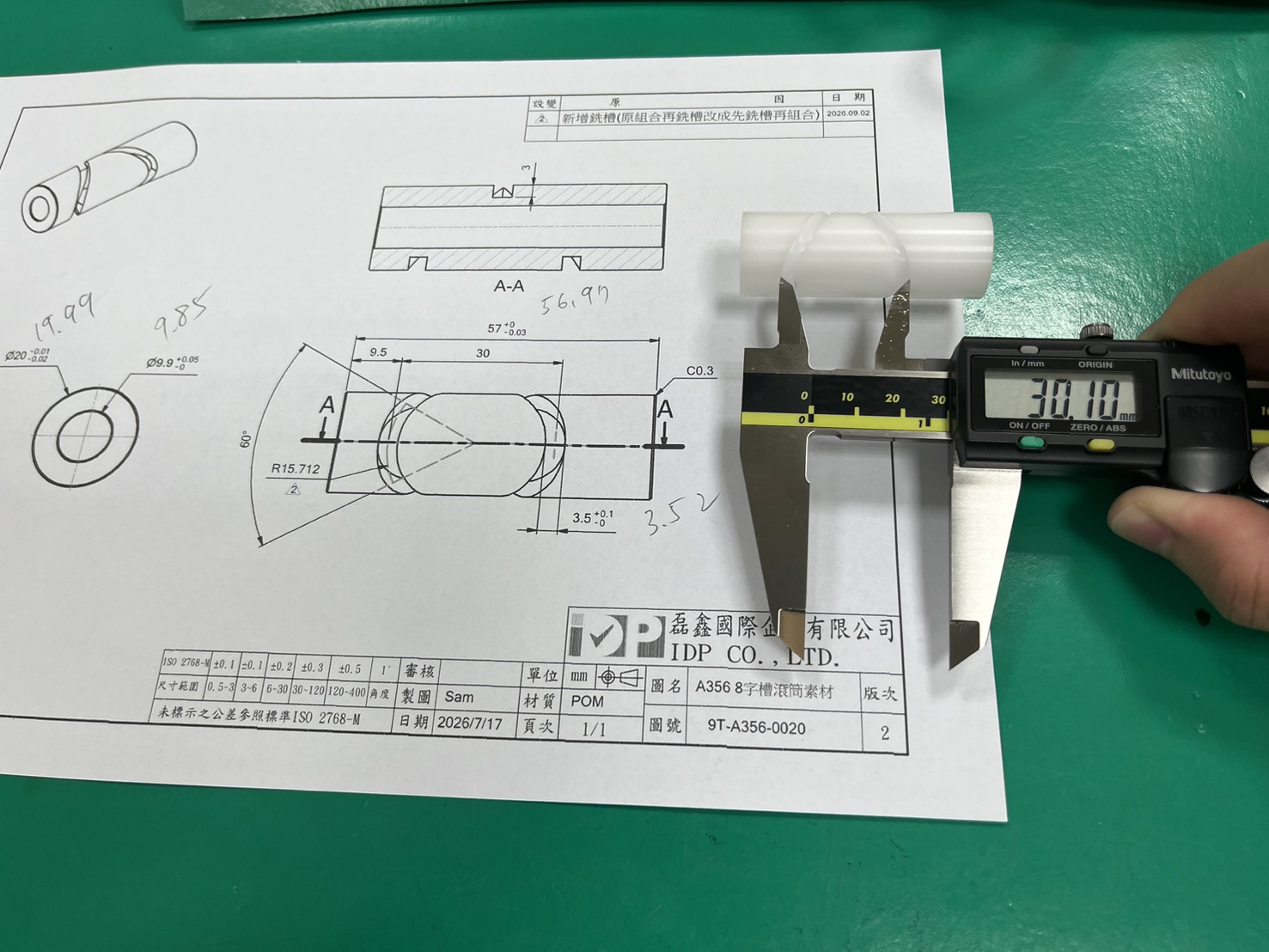

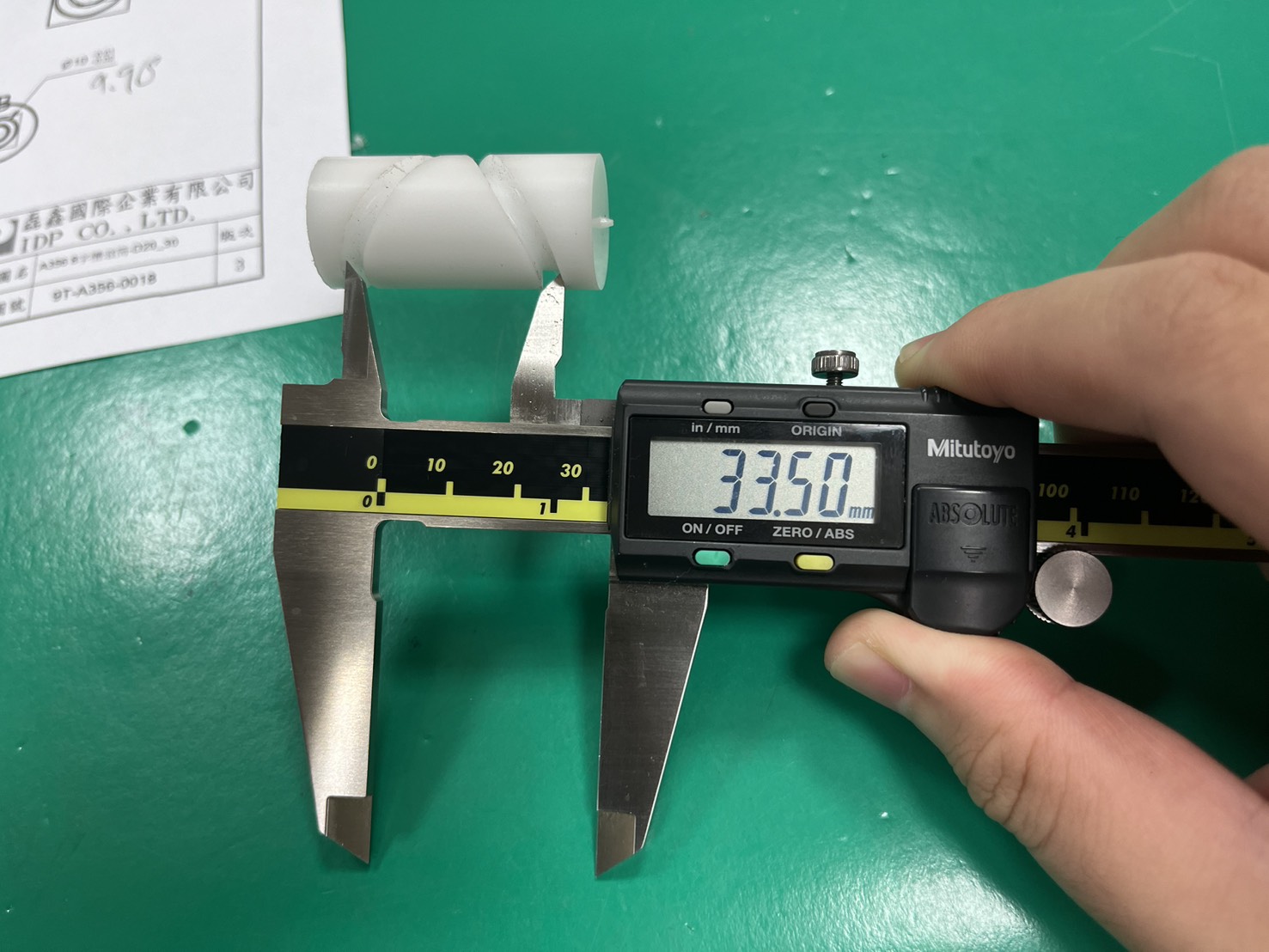

威泰尺寸不夠
需要行程30槽徑3.5=33.5
威泰實際尺寸行程26.5槽徑3.5=30
之前去威泰討論，銑出來的路徑，這顆尺寸是對的

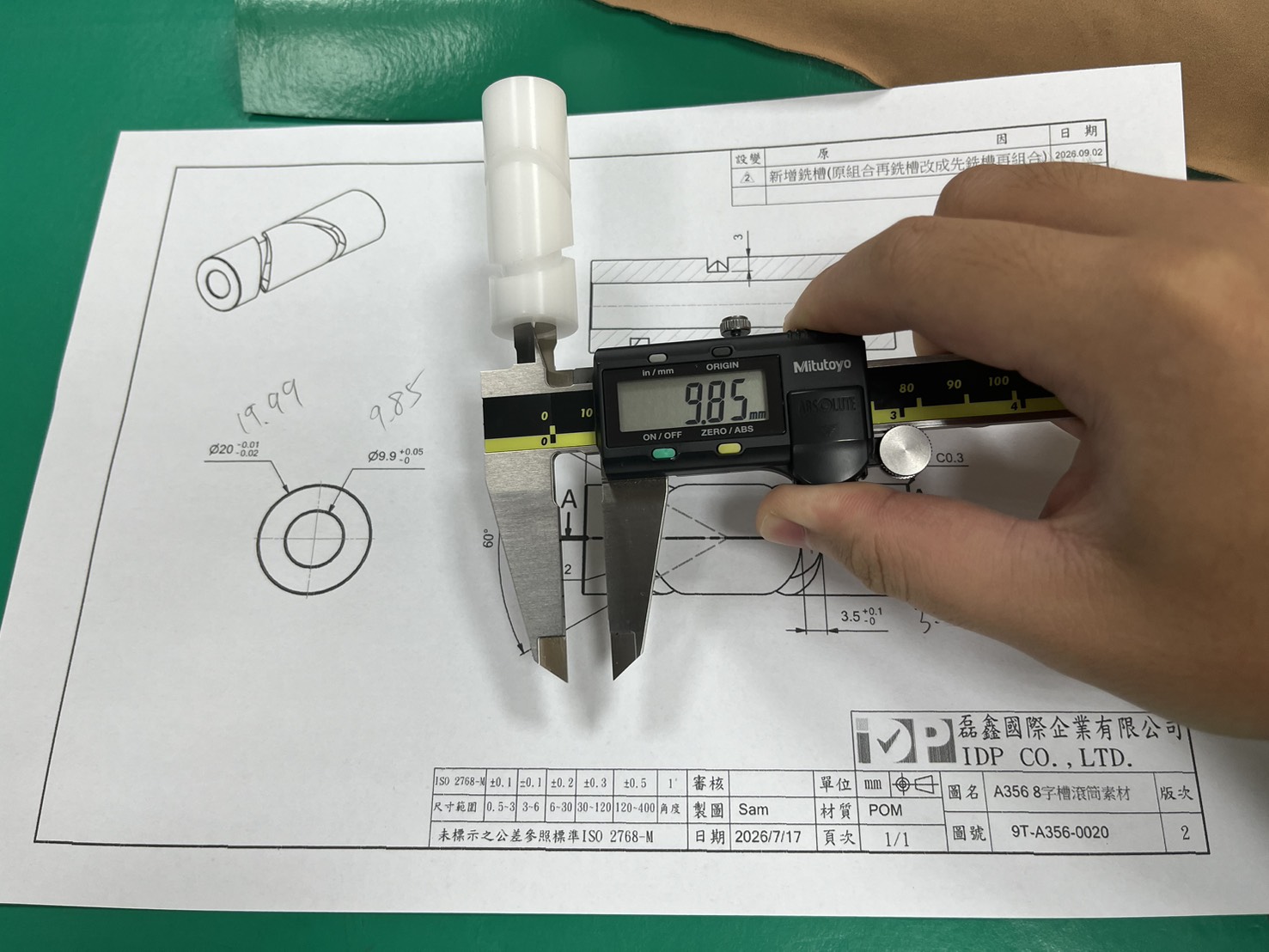

內徑尺寸過小，圖面9.9+0.05，實際9.85
依威泰實際尺寸滾筒行程26.5
推桿行程0時，擺動行程 6.112
推桿行程30時，擺動行程 18.618
客戶需求擺動行程是6mm與20mm

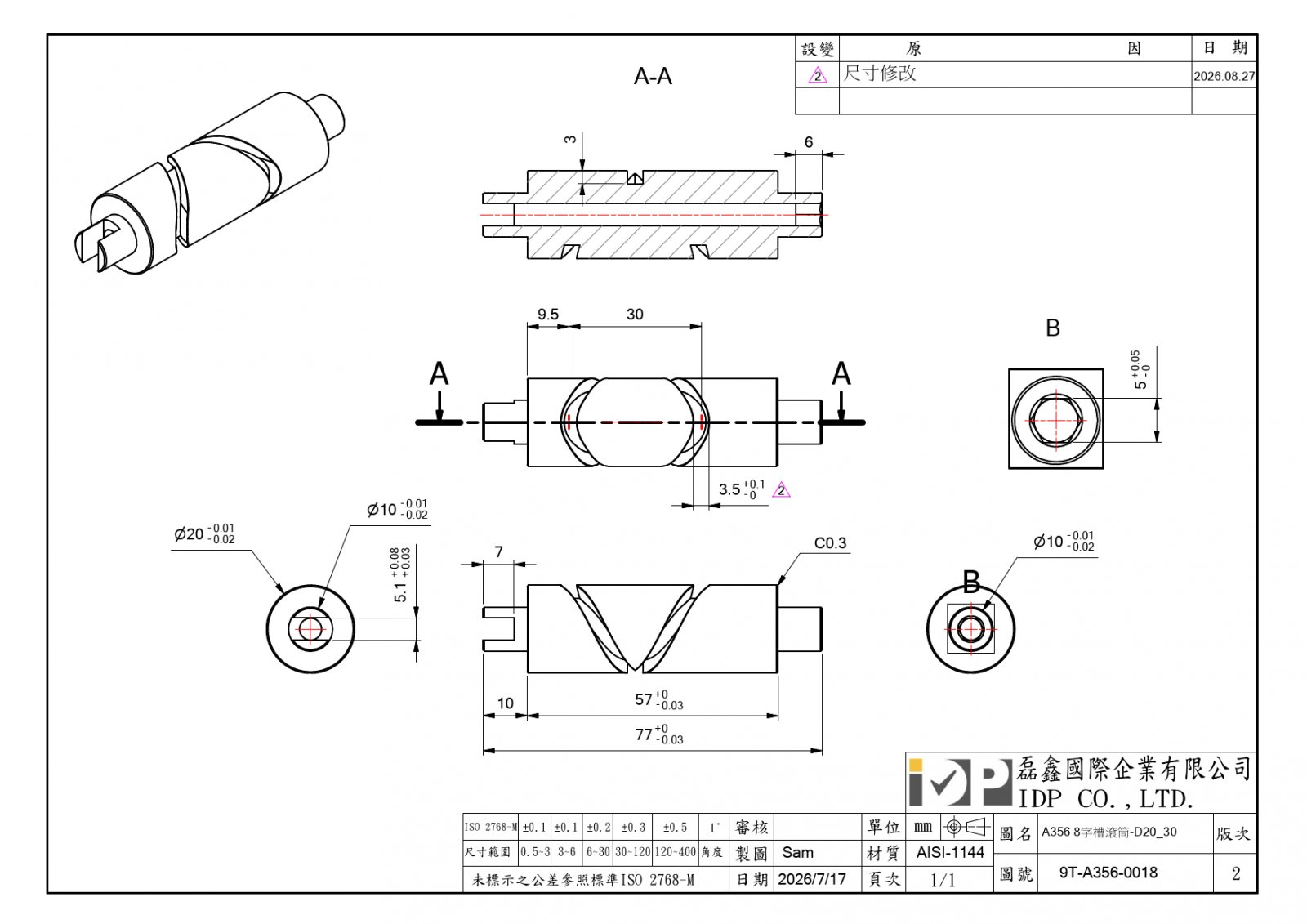

20260903

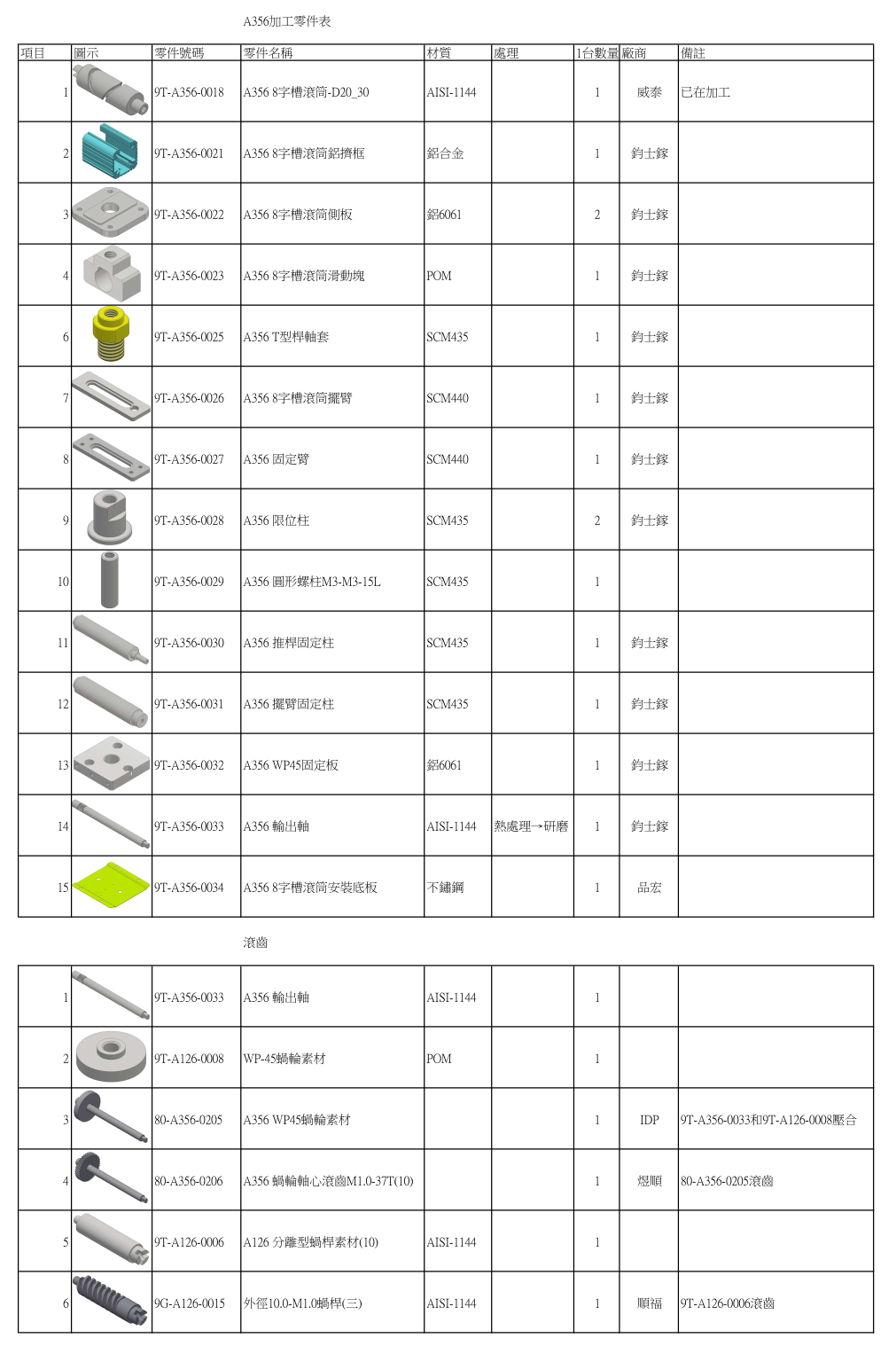

發包零件
20260902

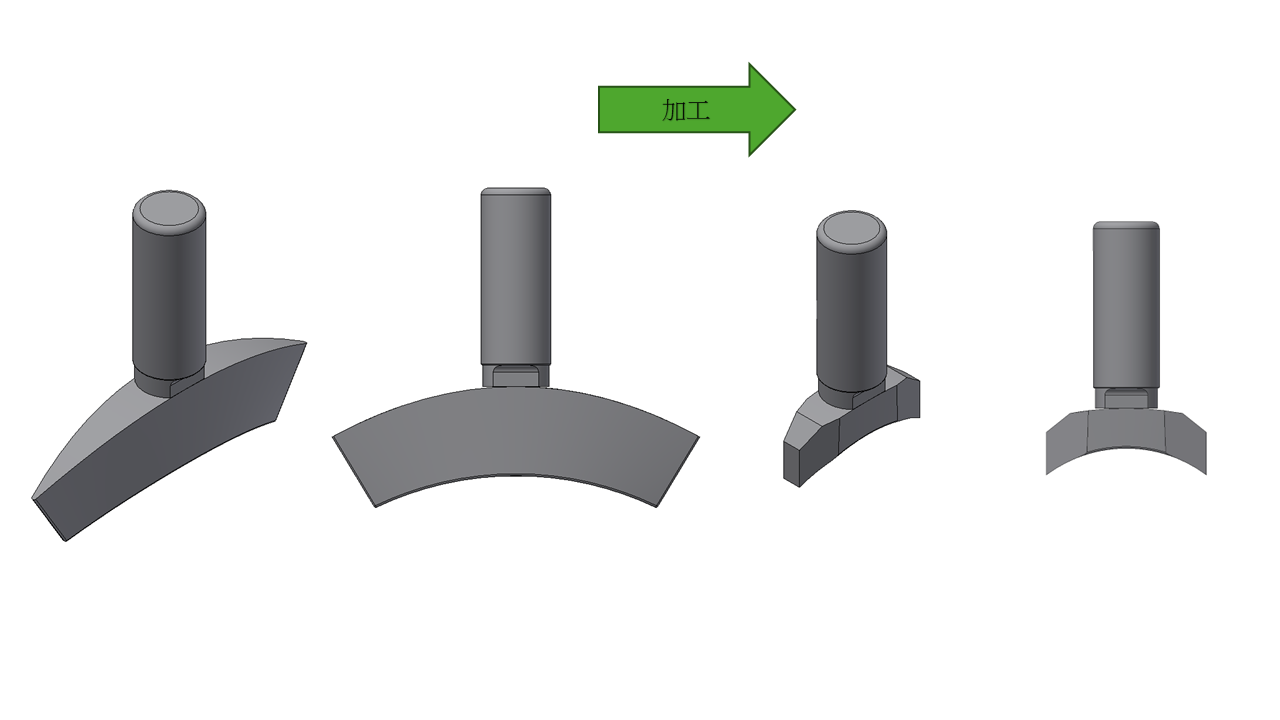

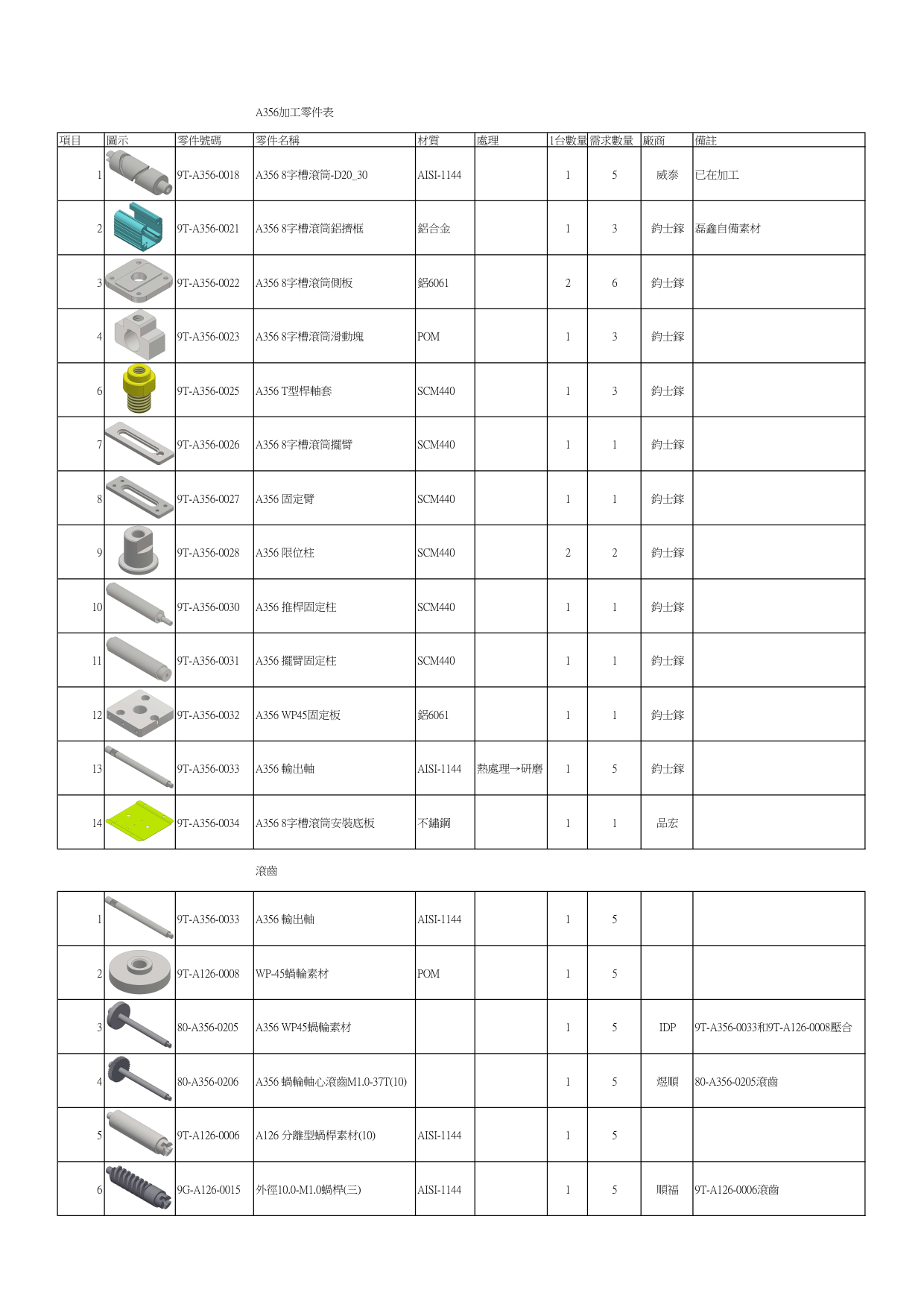

需加工零件

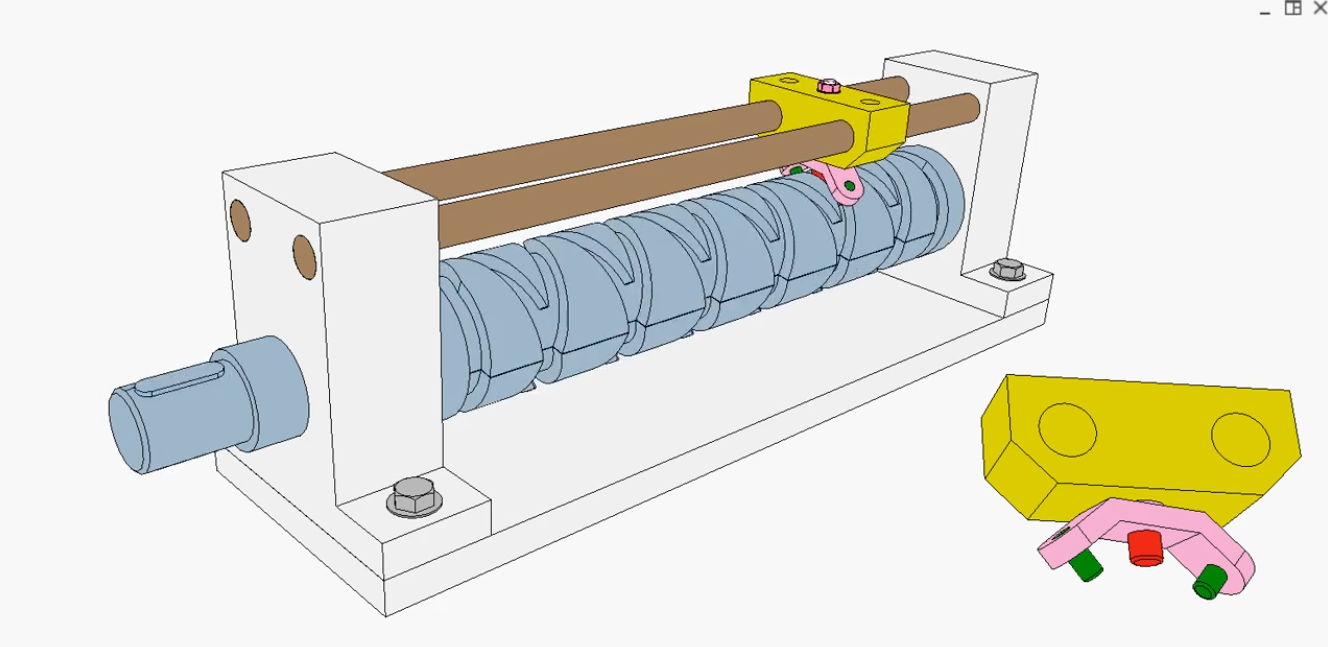

與威泰討論，8字槽路徑畫法重繪 - Blog
20260901

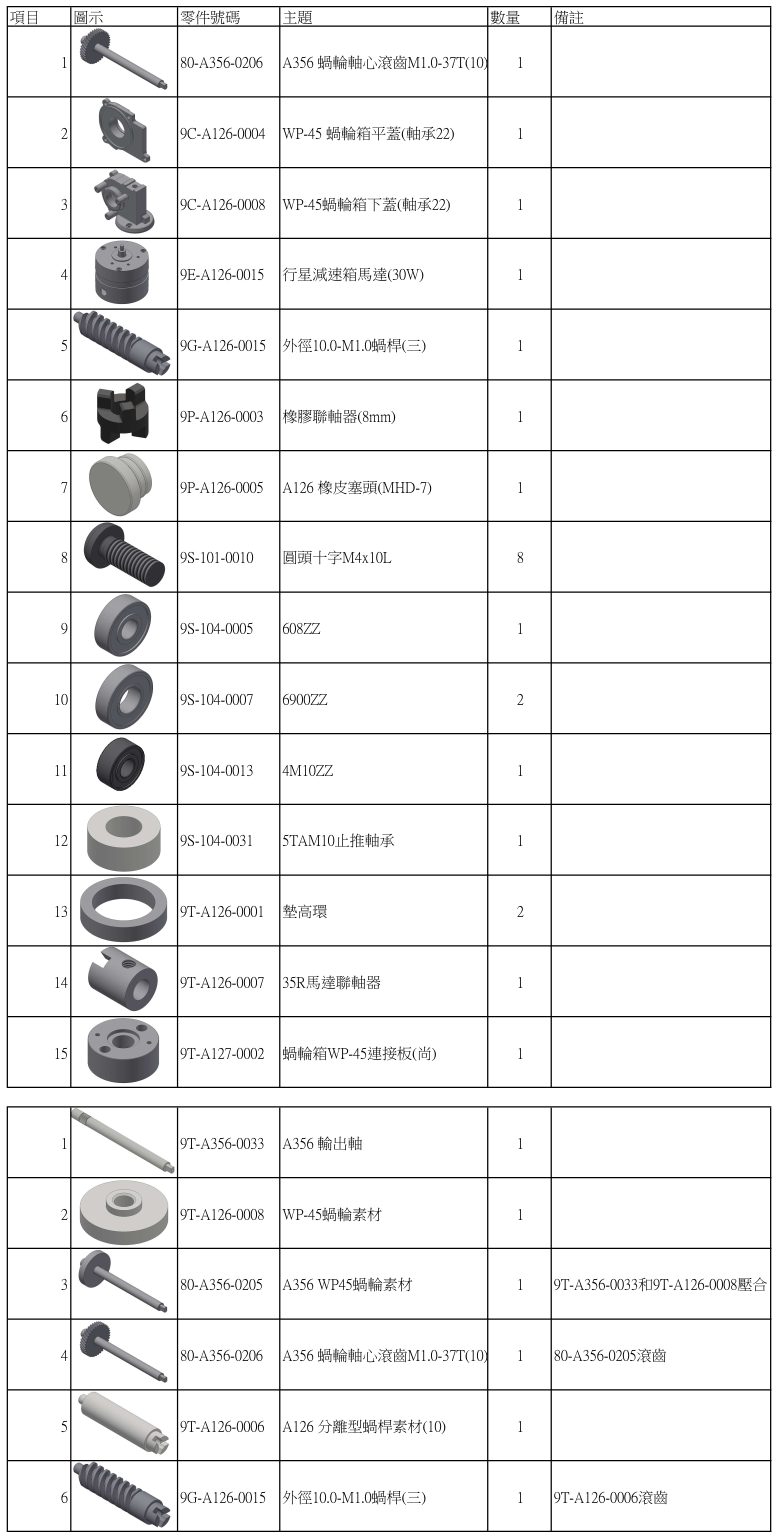

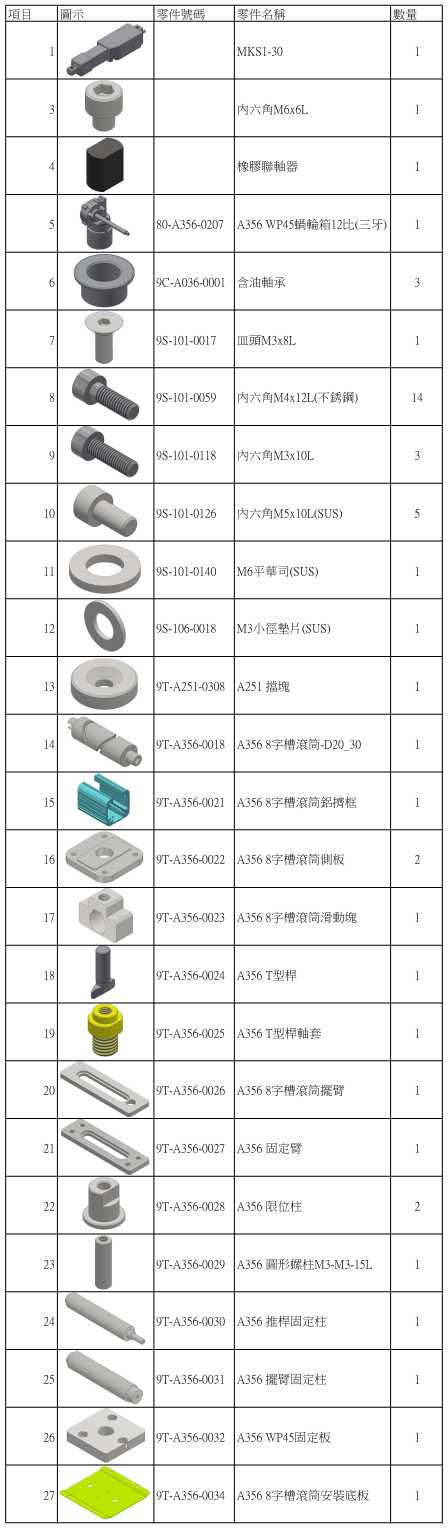

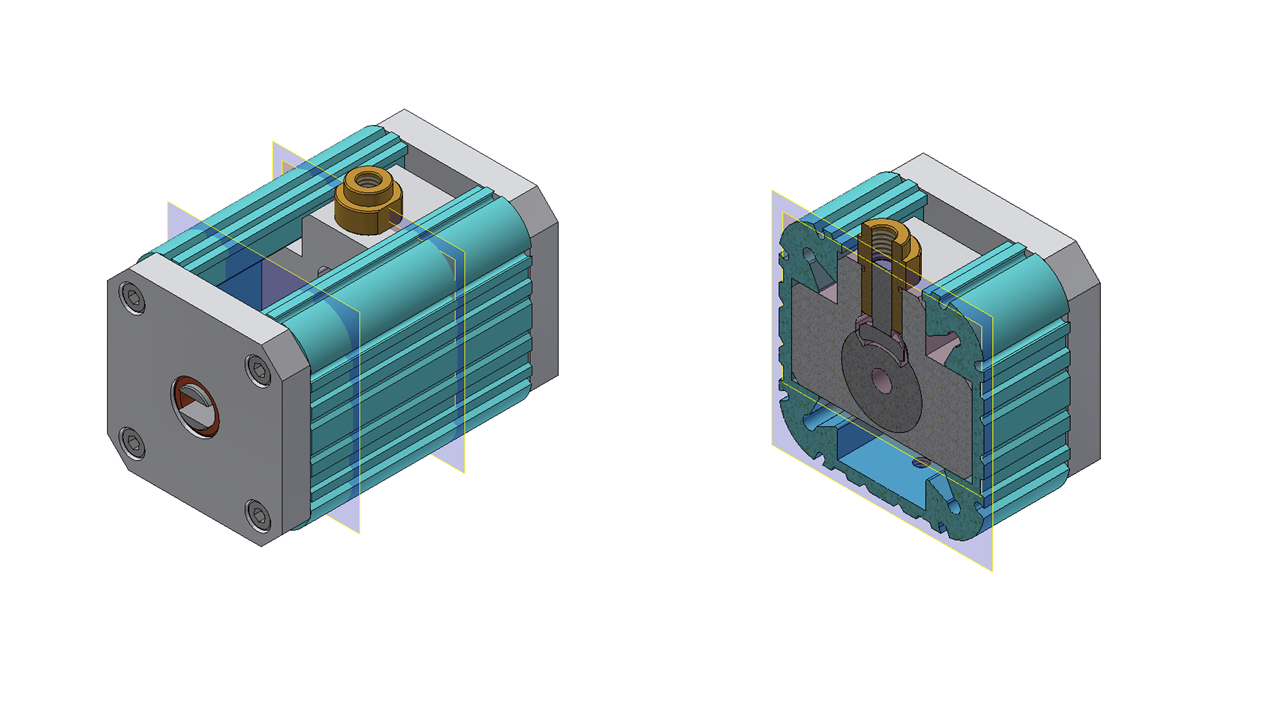

8字槽滾筒設計機構所需零件

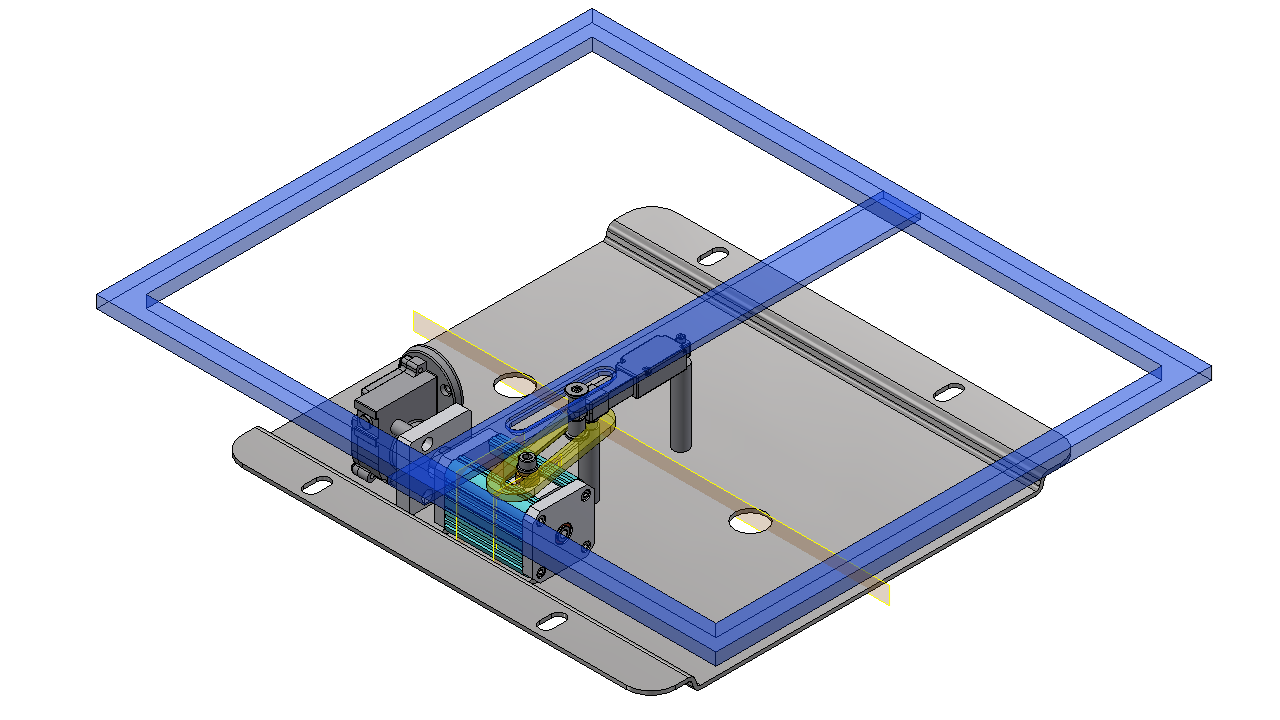

20260827

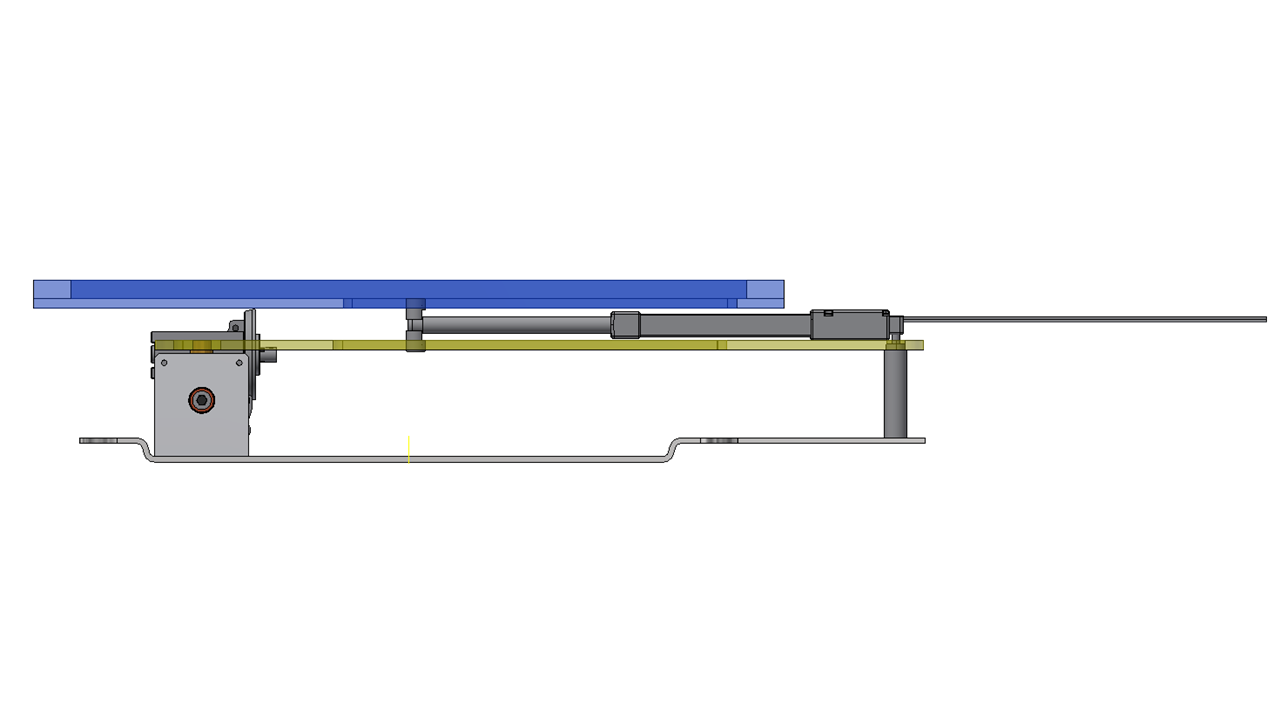

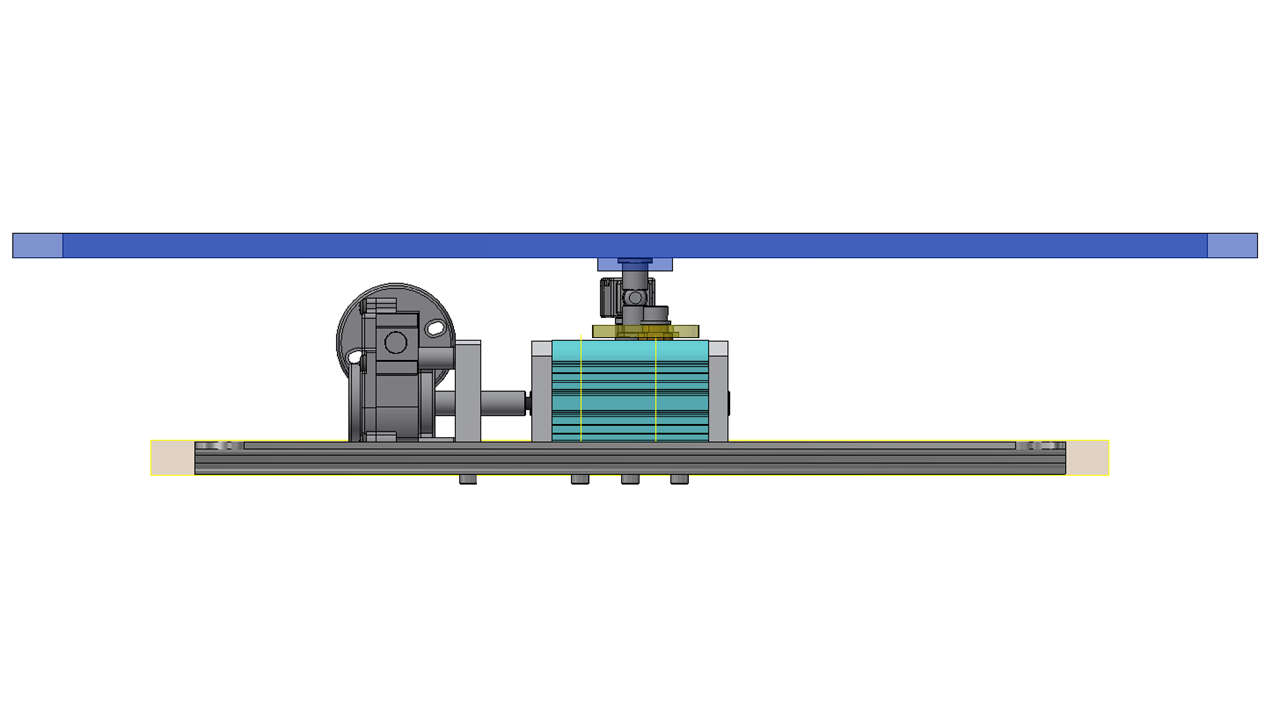

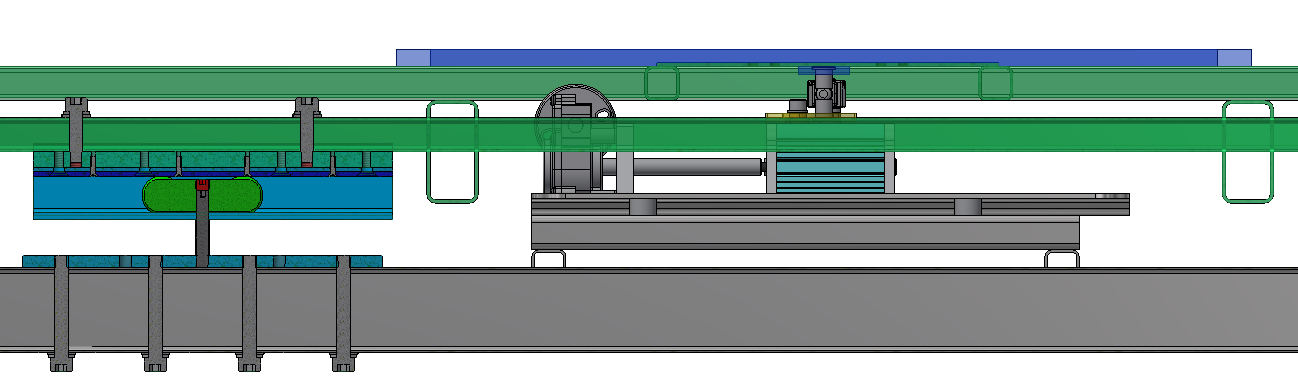

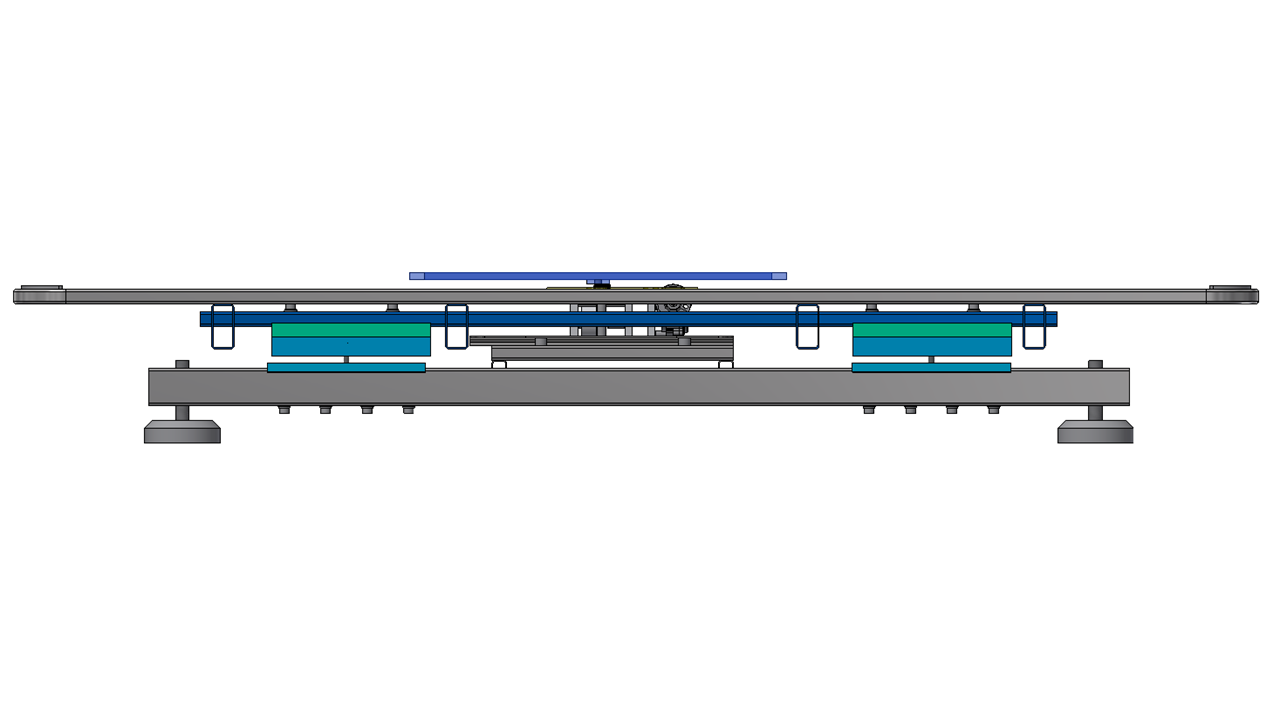

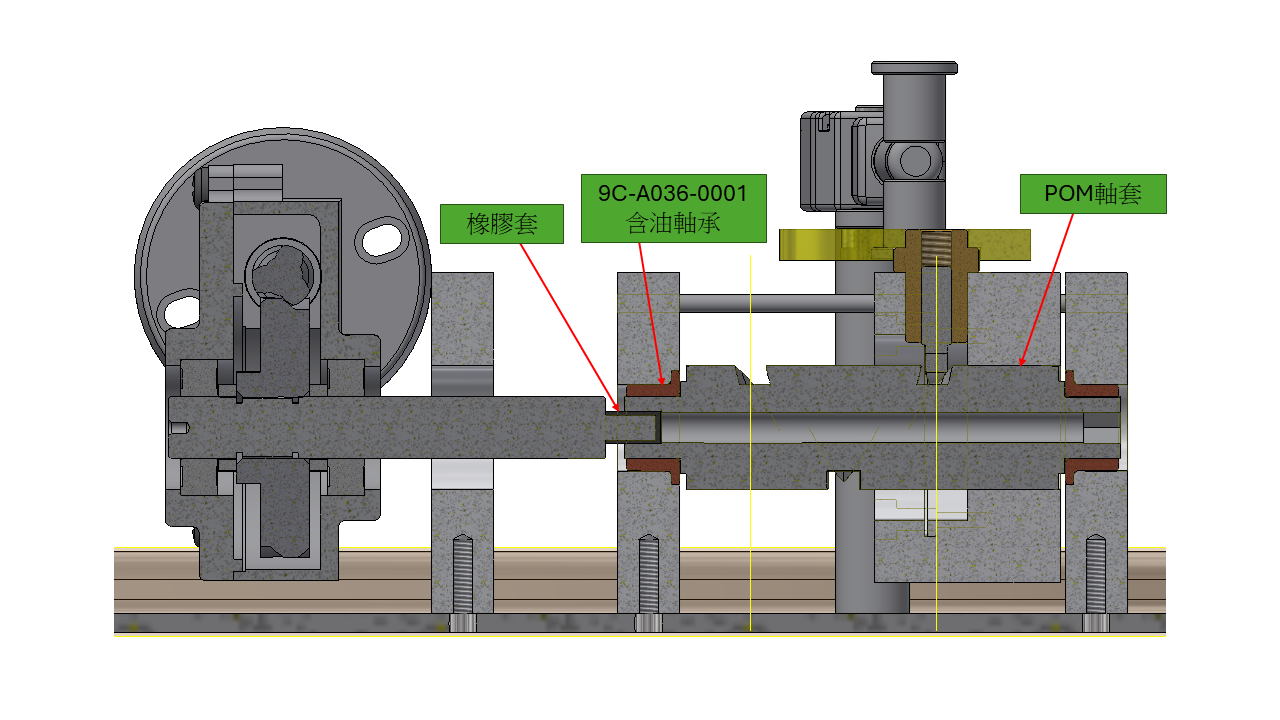

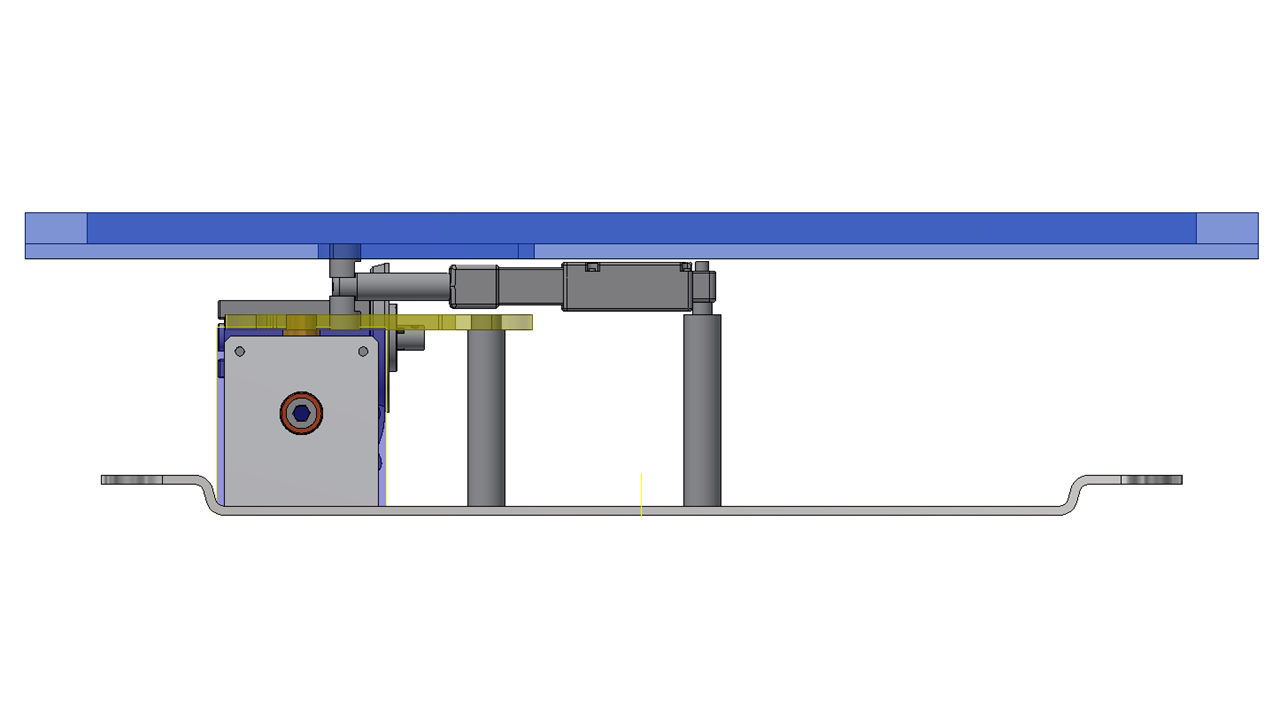

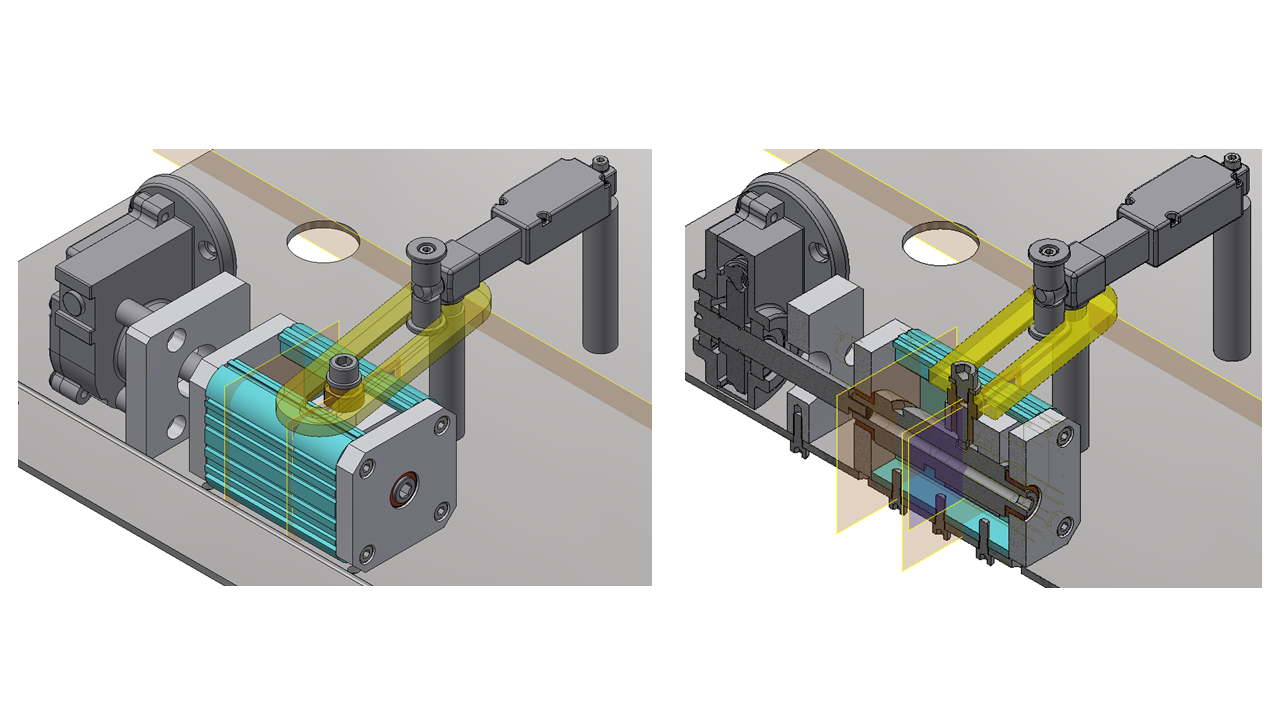

因應推桿高度
滑輪的螺絲原30mm長改成45mm

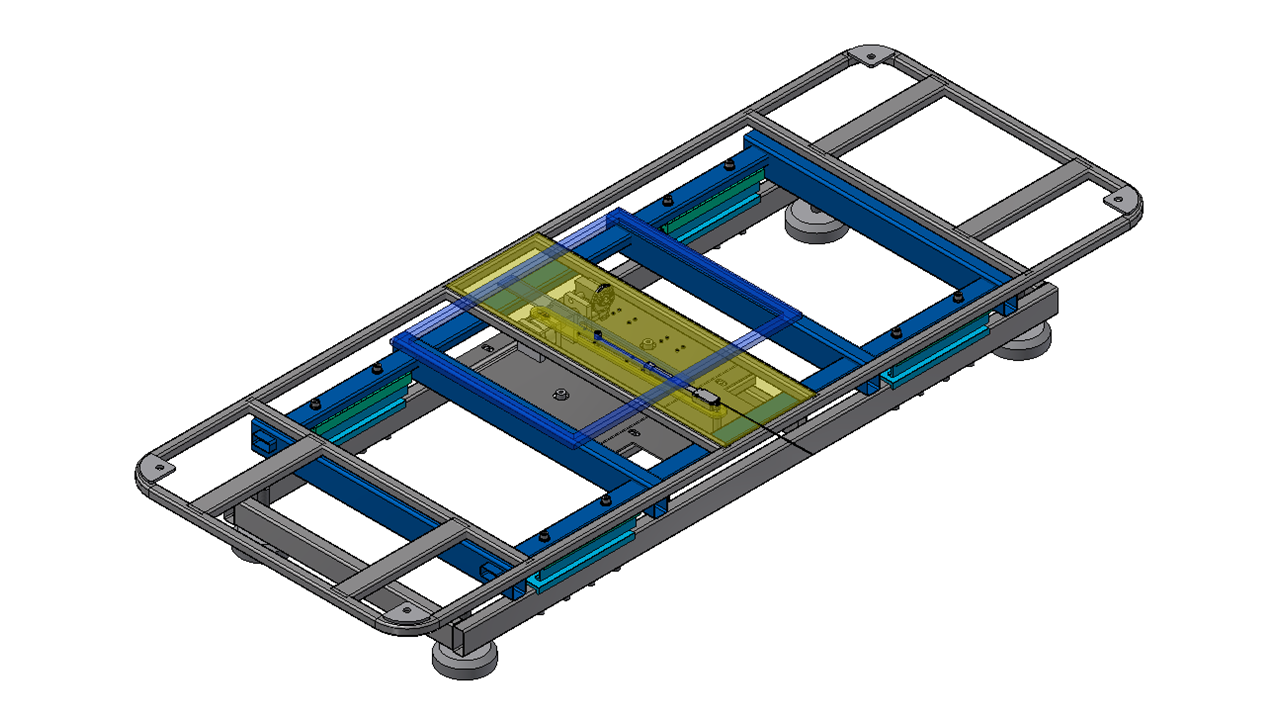

整體加高12.4mm
減速箱閃過床架橫桿

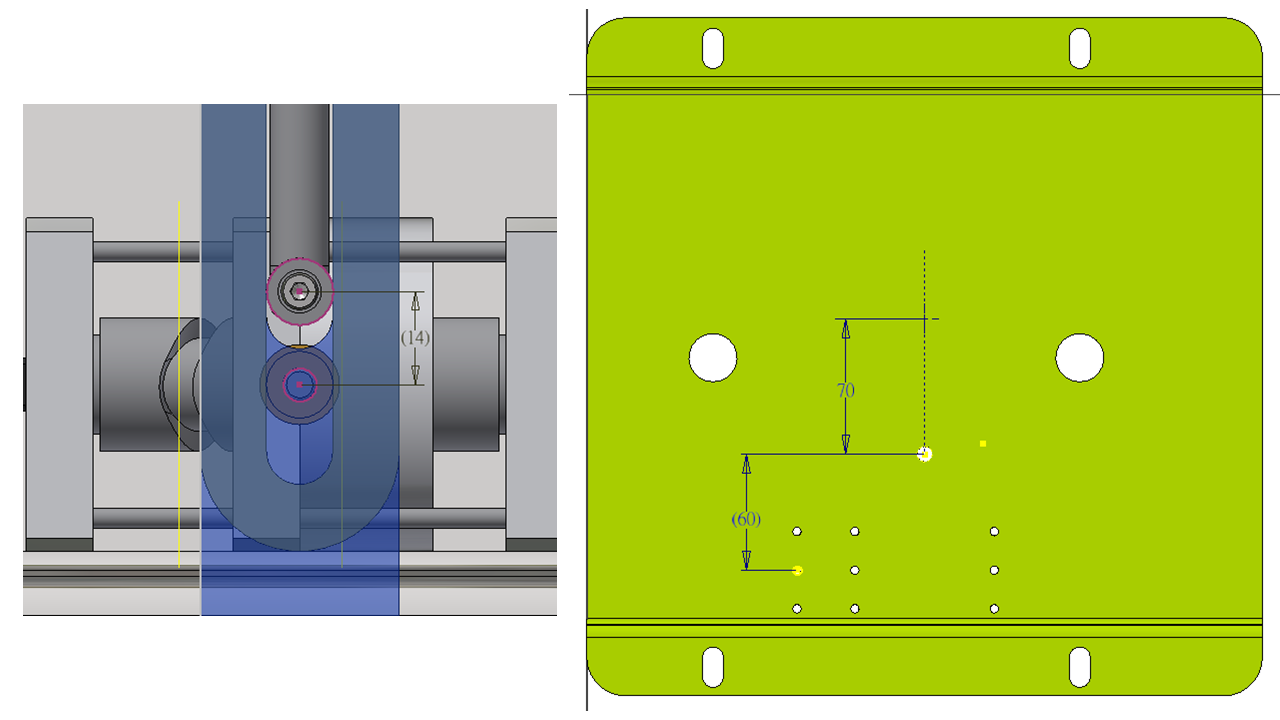

輸出軸加長，減速箱安裝板鎖孔偏移中心至120mm
鄭總要用舊刀3.7mm銑槽寬，但找不到
改用3.5mm+0.1
20260805

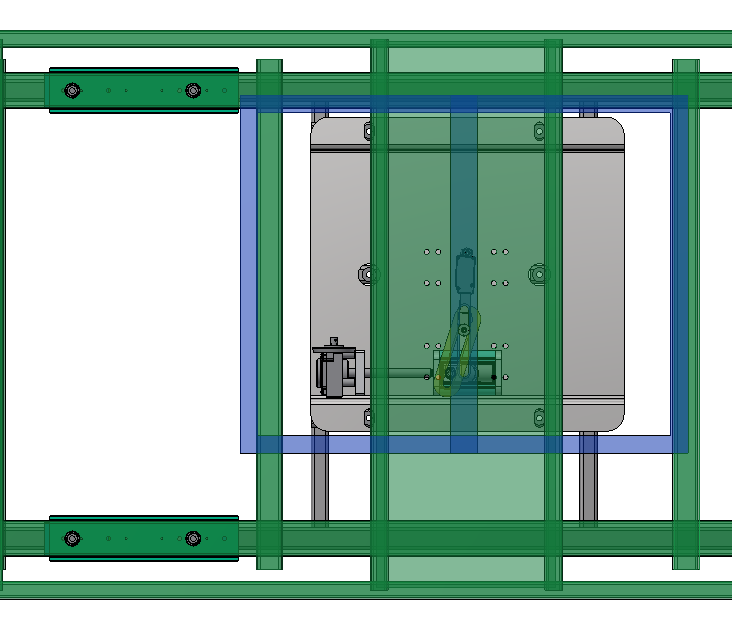

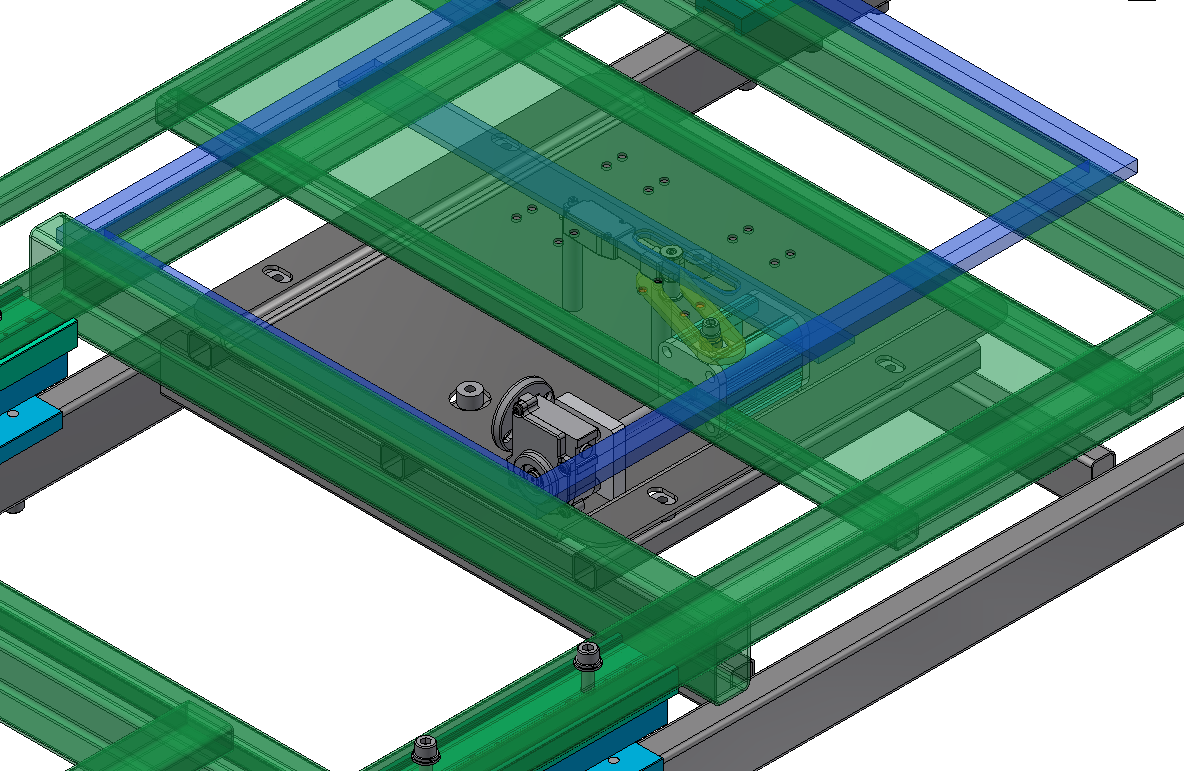

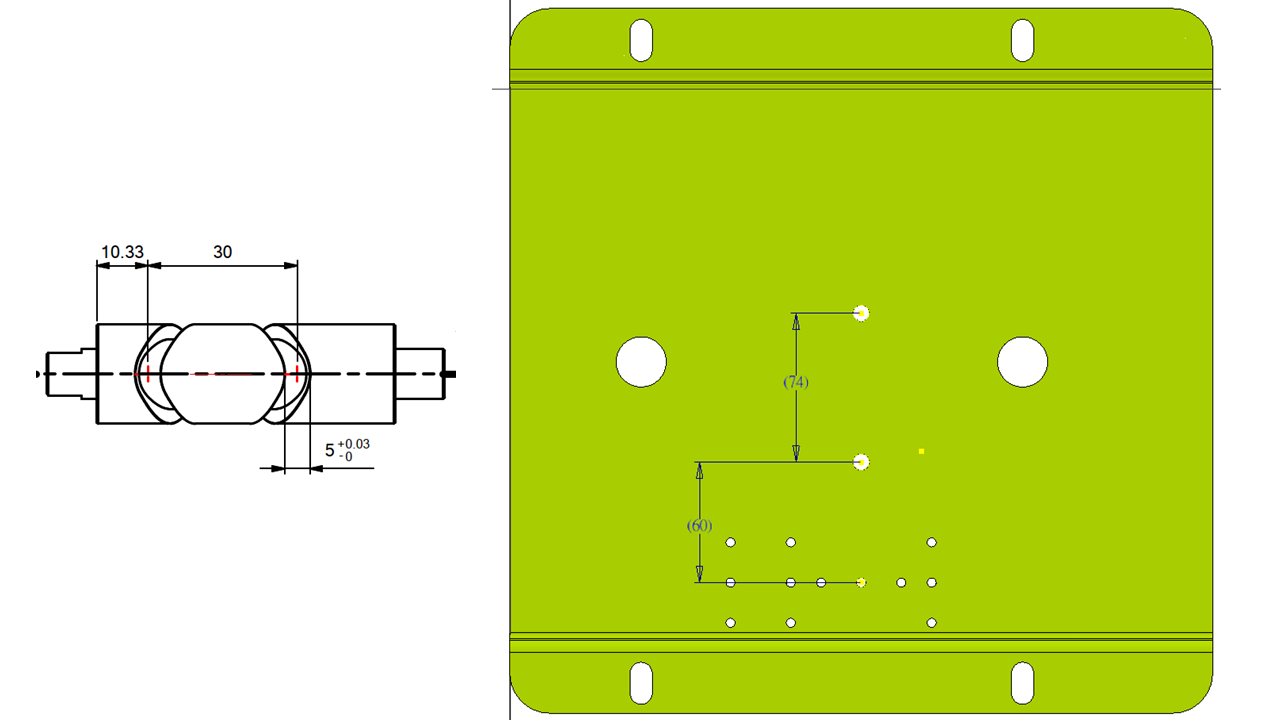

滾筒間距加大至30
鋁擠型挖孔，鋁擠型為A125的51X51
推桿使用模帝科-MKS1-行程30
MKS1行程0時，床架移動總行程是最短，行程為5.96mm
MKS1行程30時，床架移動總行程是最長，行程為20.69mm
需求行程是6mm與20mm，有在需求內
20260804
開會討論
滾筒間距加大至30
鋁擠型挖孔，參考笙特A139注射器

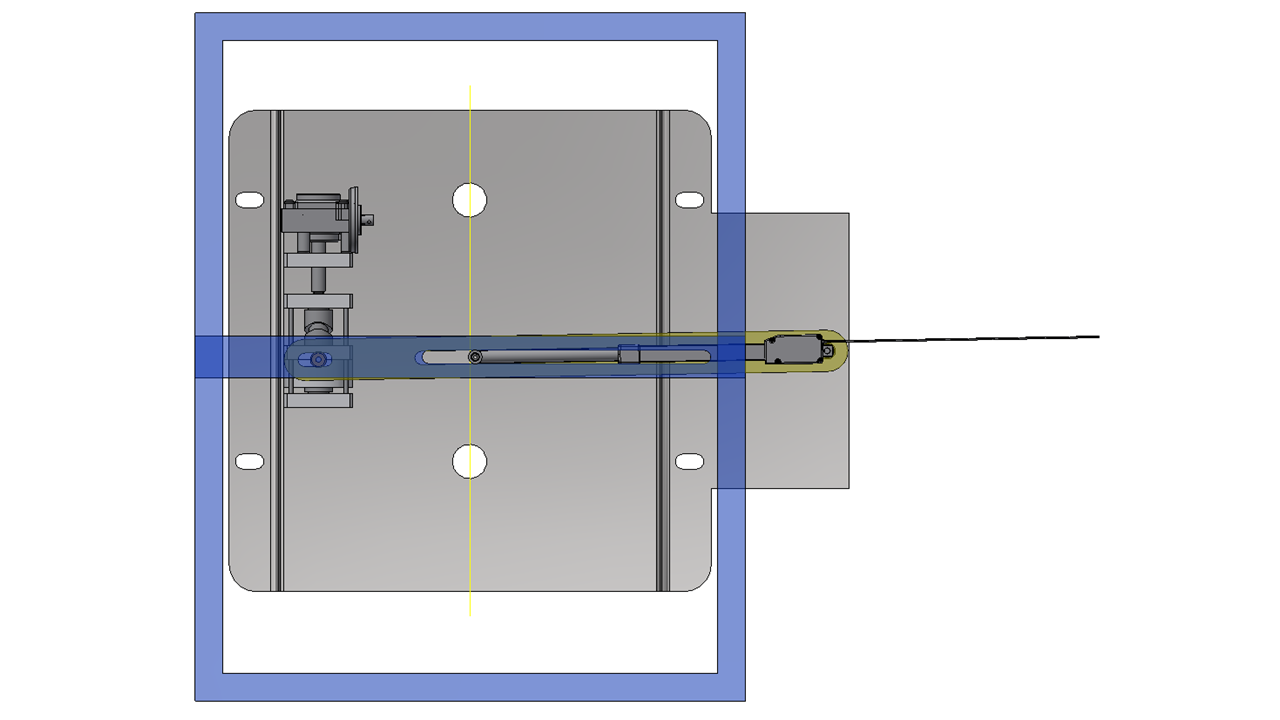

20260803

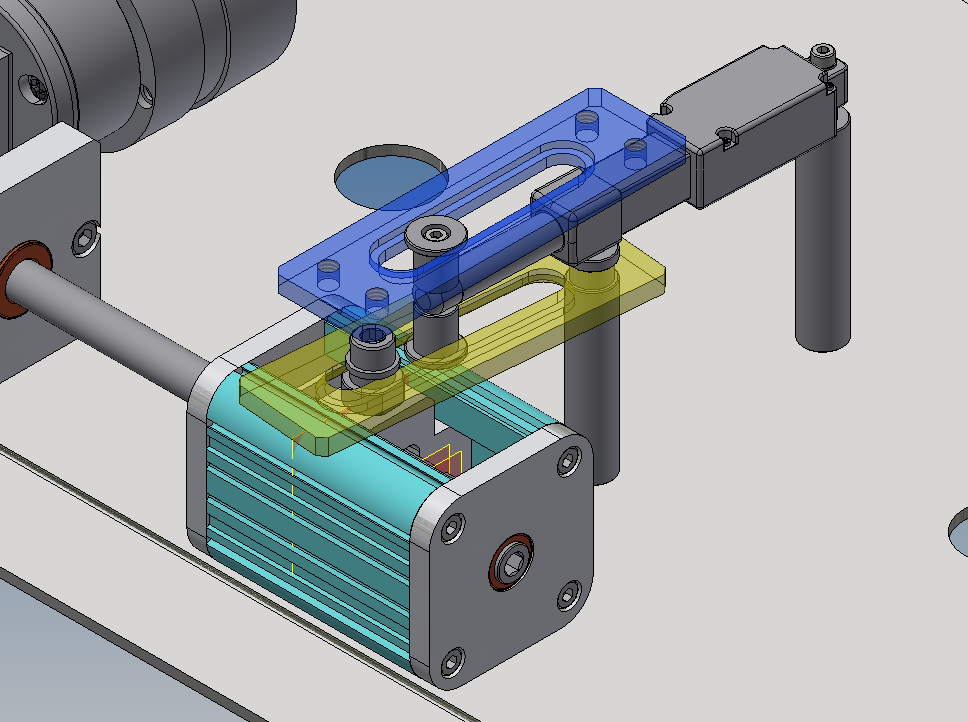

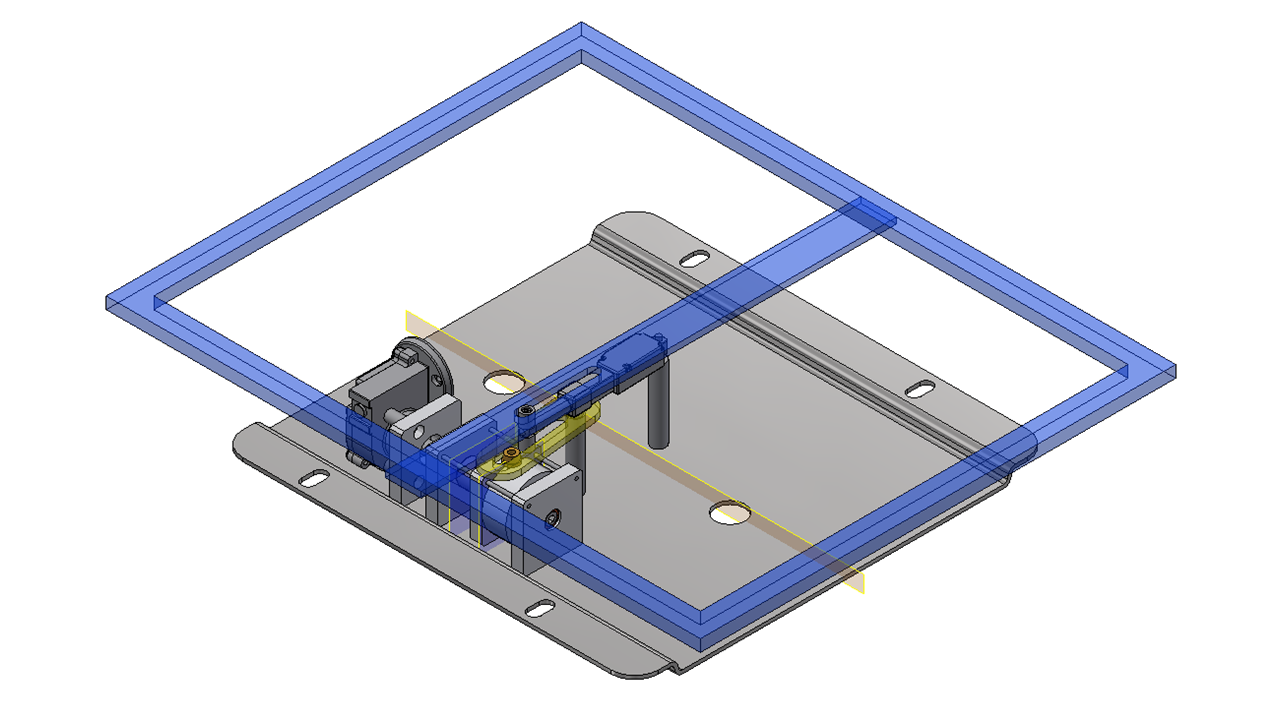

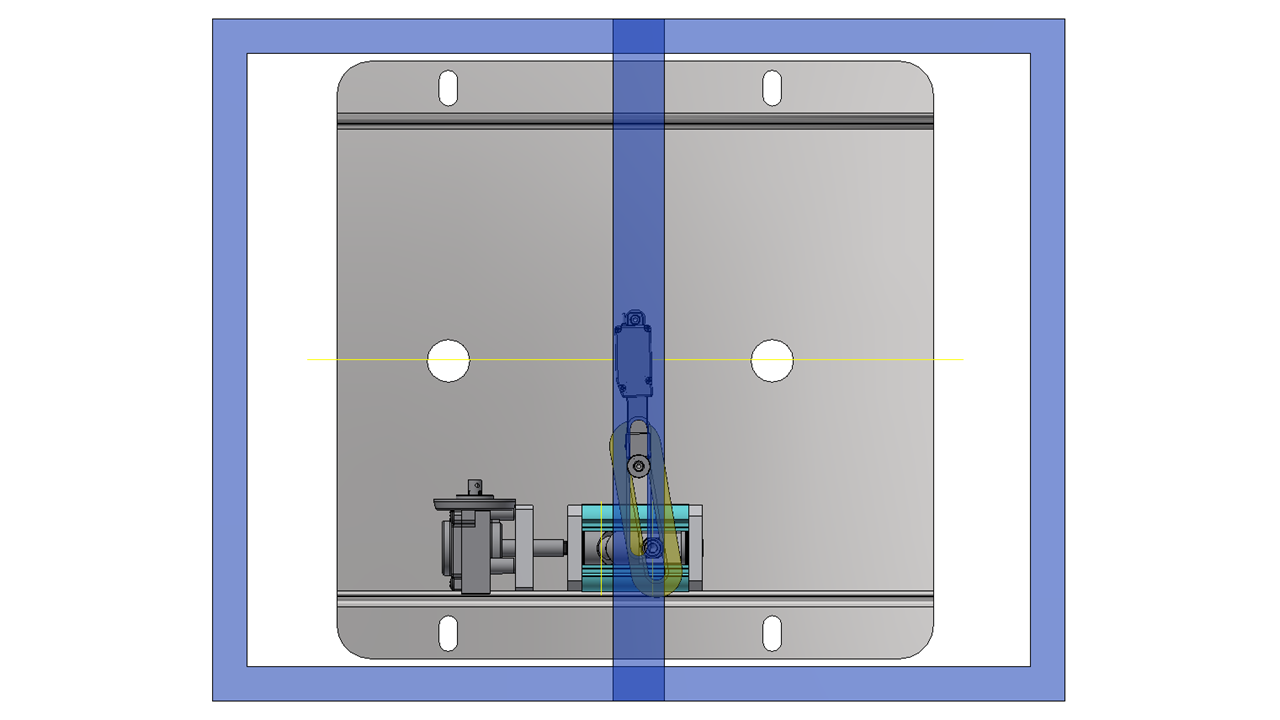

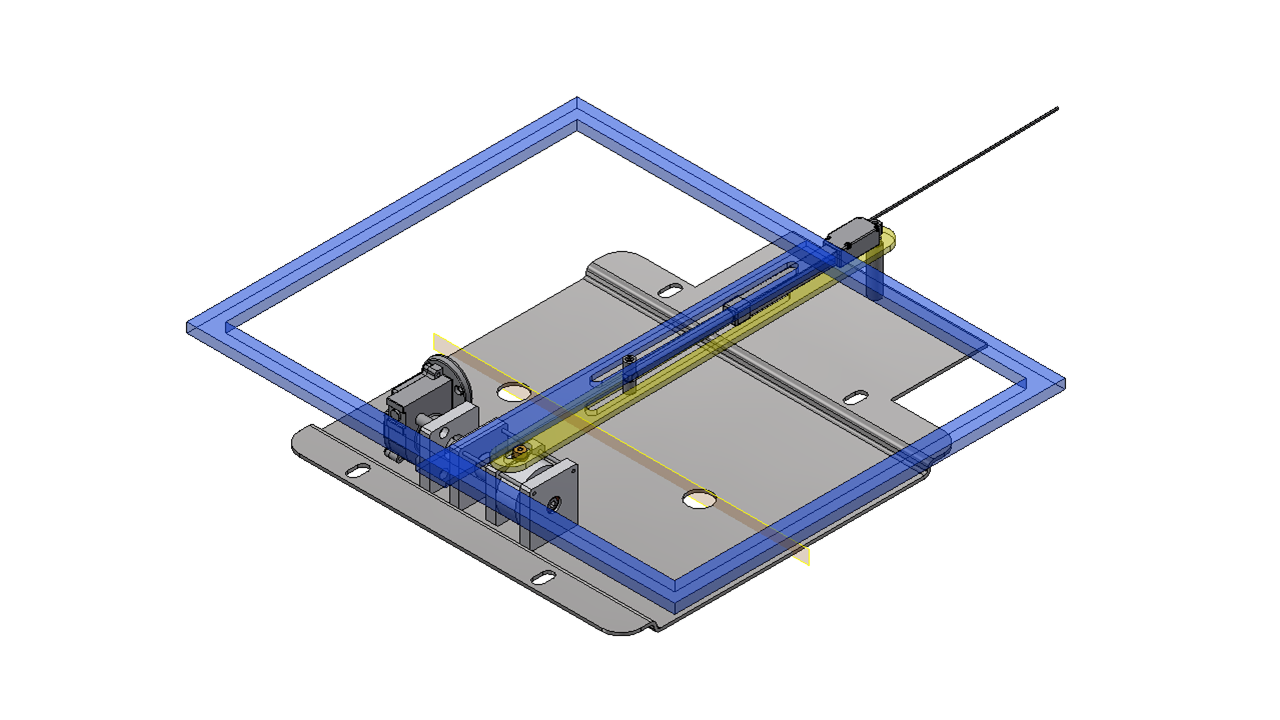

原本1個固定支點(擺臂與推桿同支點)改成2個固定支點(擺臂與推桿不同支點)
推桿使用模帝科-MKS1-行程30
MKS1行程0時，床架移動總行程是最短，行程為6.62mm
MKS1行程30時，床架移動總行程是最長，行程為18.89mm
需求行程是6mm與20mm(無法達到)
已經接近滾筒支點，再縮短可能會撞到
光復提供資訊
影片 - LINK
20260730

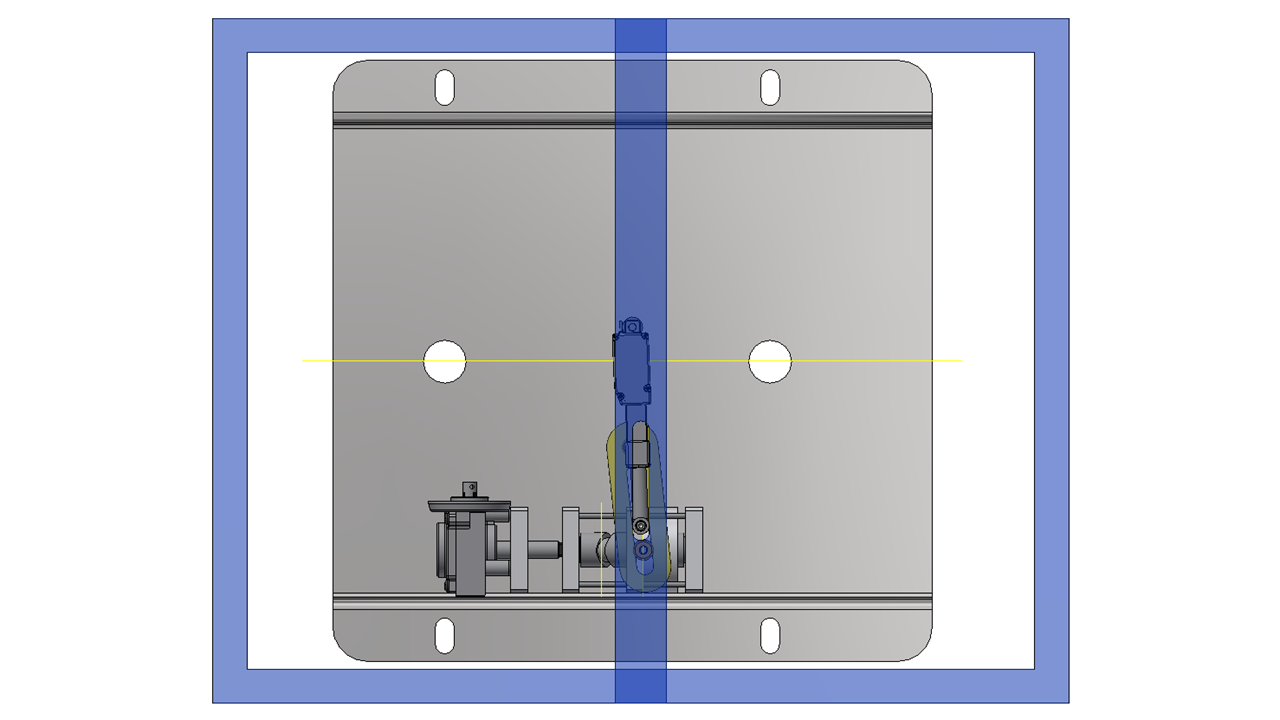

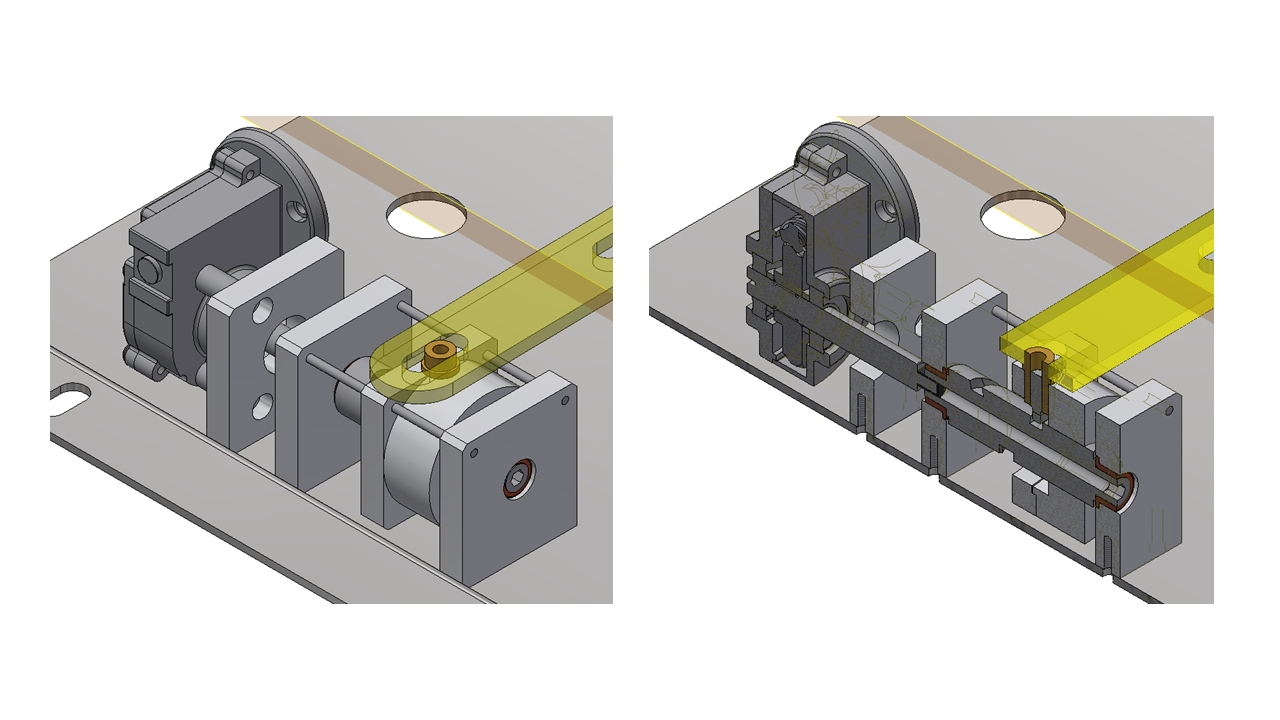

推桿使用模帝科-MKS1-行程100
WP45-3牙口-12比

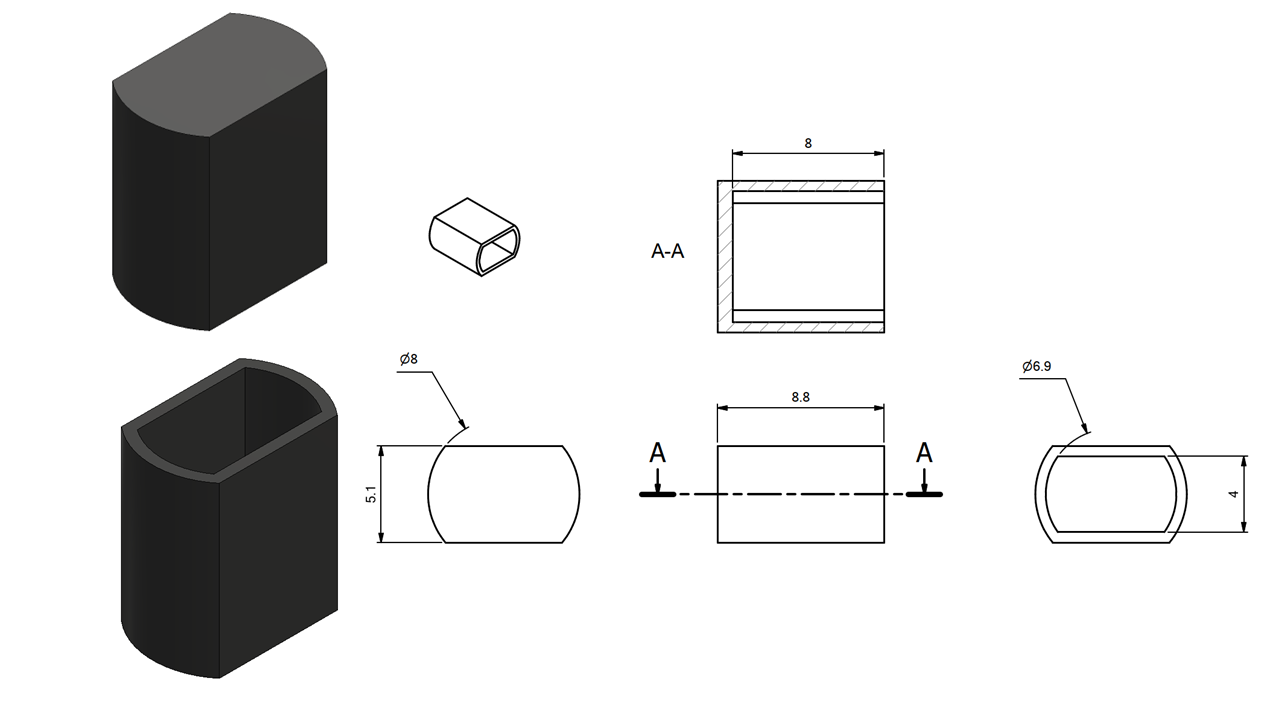

輸出軸尾端外徑6.8mm雙切邊4mm，套入永欣益A353的橡膠套再轉接到滾筒
推桿整體已到最右邊位置，不能再退，再退會撞到床架
MKS1行程0時，床架移動總行程是最短，行程為10.4mm
MKS1行程100時，床架移動總行程是最長，行程為16.94mm
需求行程是6mm與20mm(無法達到)
滾筒間距可能要再寬點

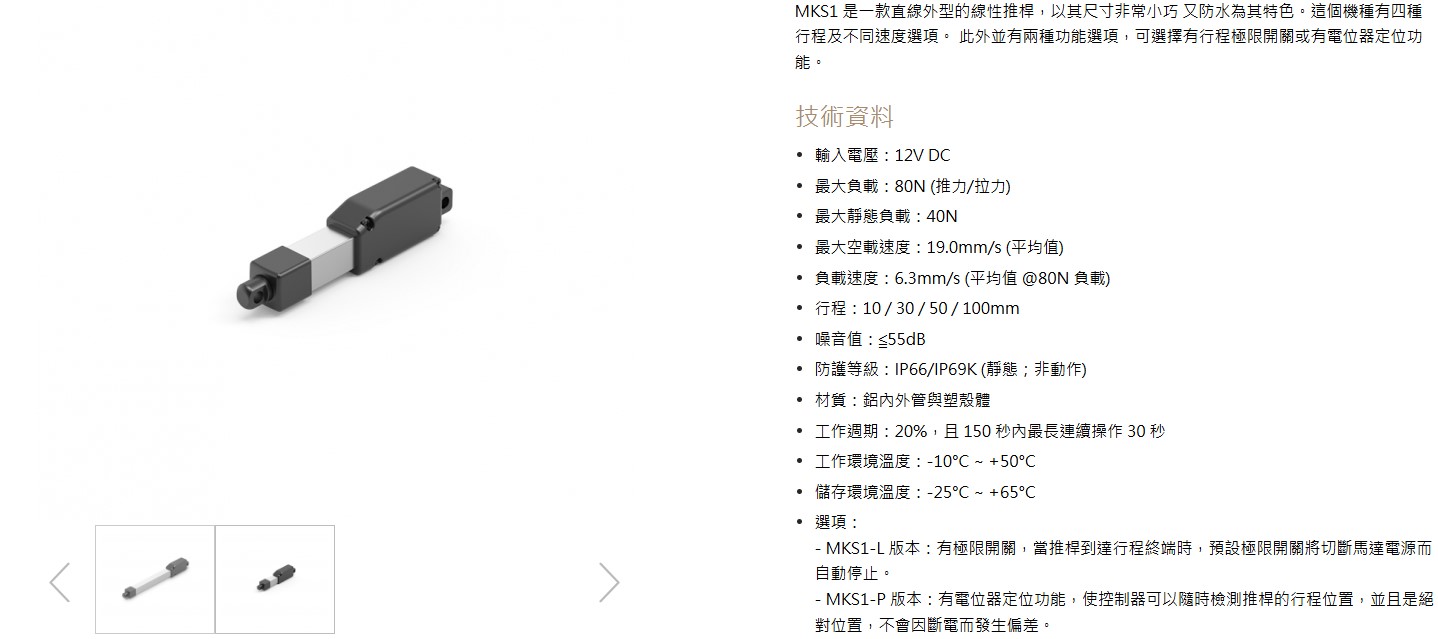

模帝科-MKS1 - LINK
光復提供資訊
影片 - LINK

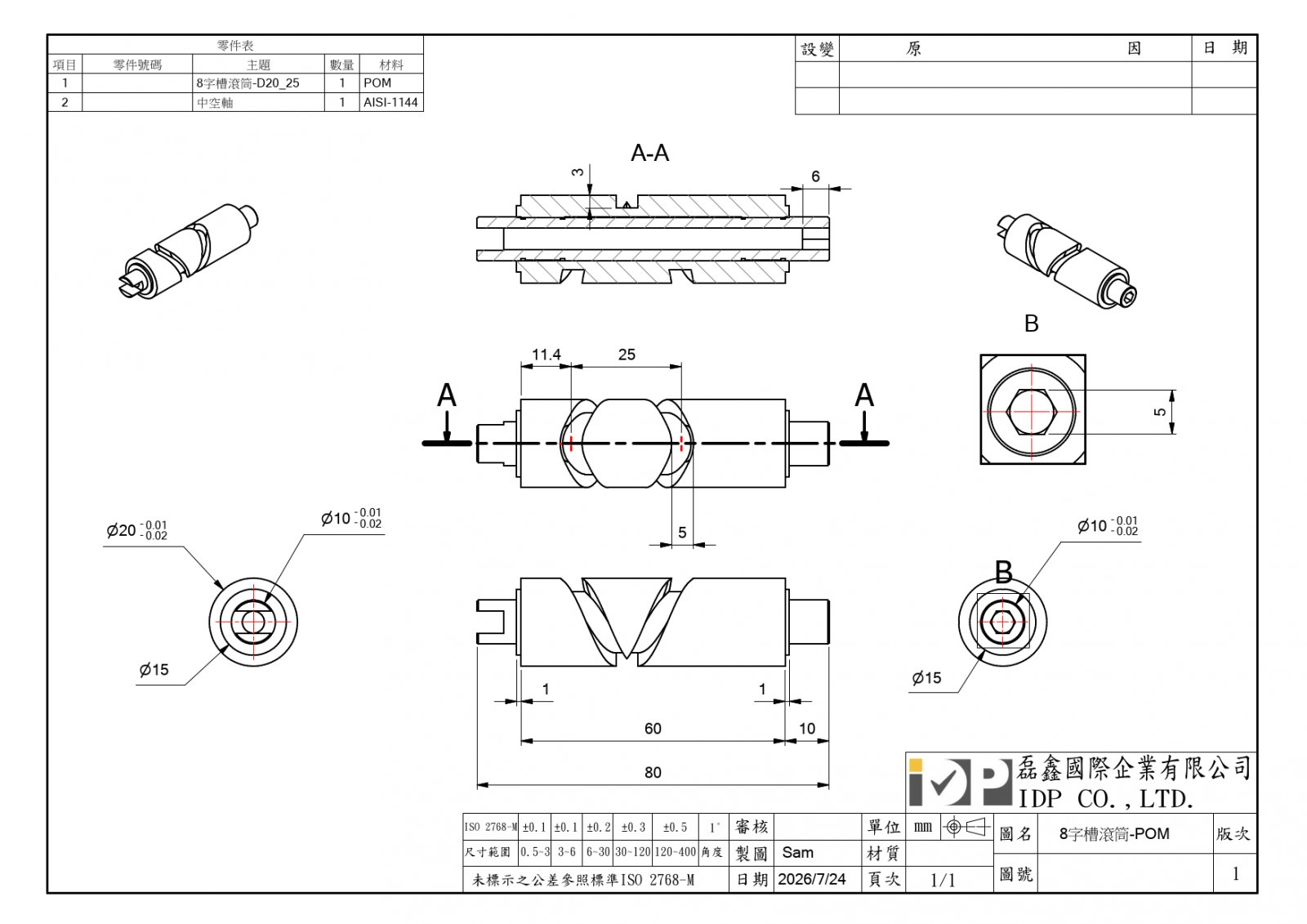

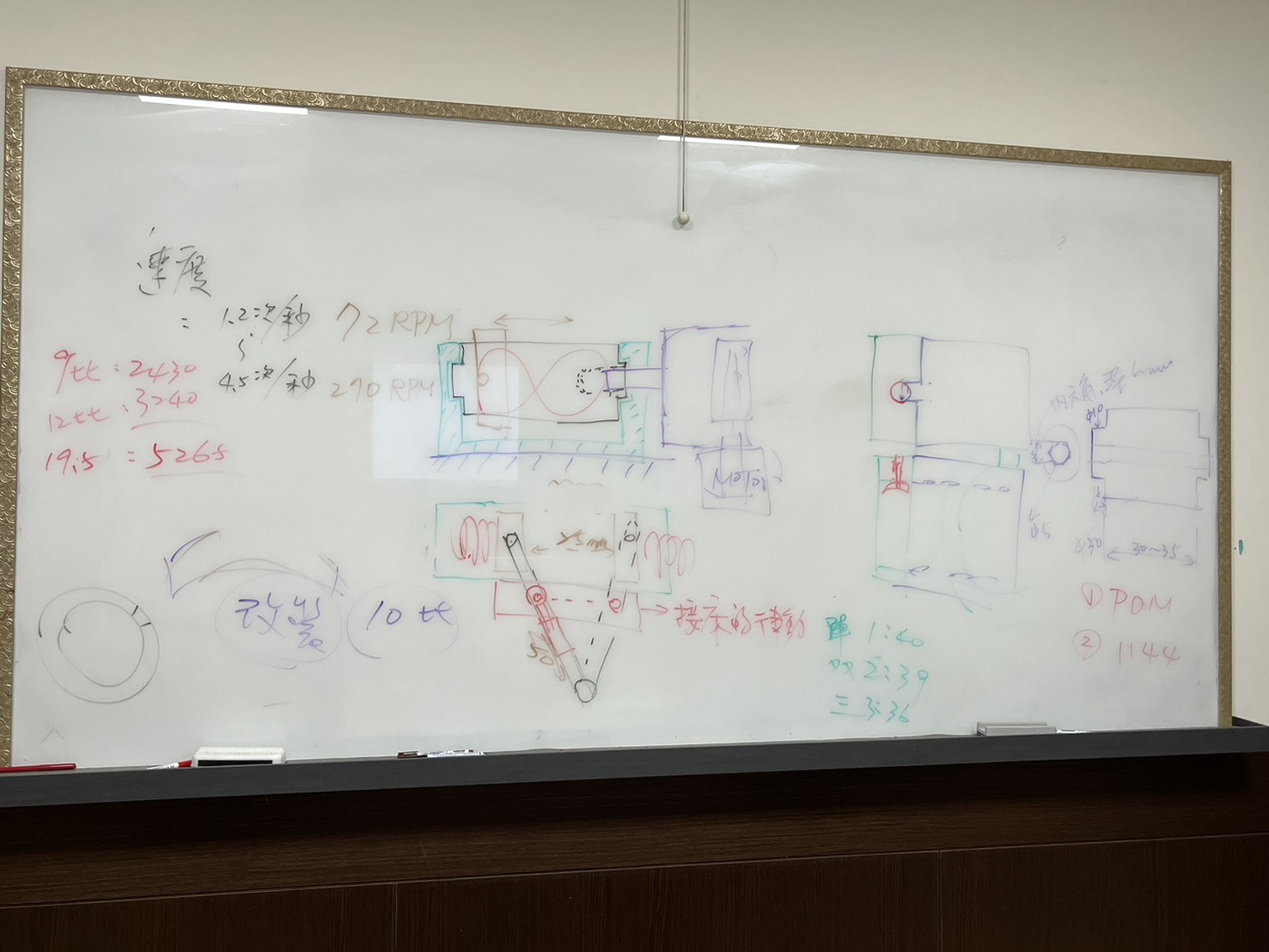

20260728

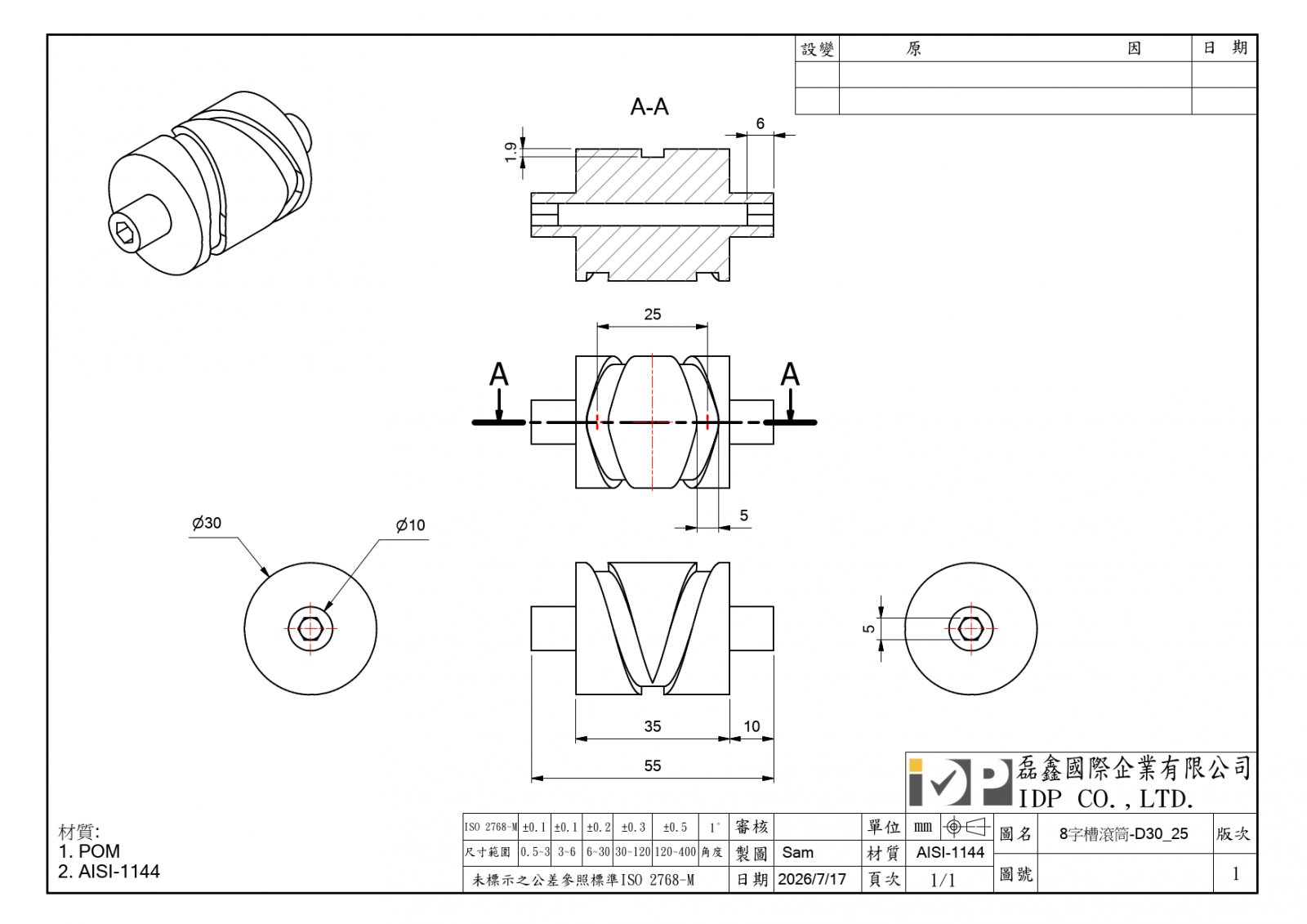

鄭總與威泰討論
外徑改20
材質
1.POM(滾筒)+AISI-1144(軸心)
2.AISI-1144
鉚合在滾筒左右兩端位置各滾花8~10mm寬即可，不用整段滾花
POM內徑9.9~9.95mm，中空軸滾花外徑10.1~10.15mm
轉接孔建議用永欣益A353橡膠套
20260724
光復提供資訊
影片 - LINK
影片 - LINK
20260723

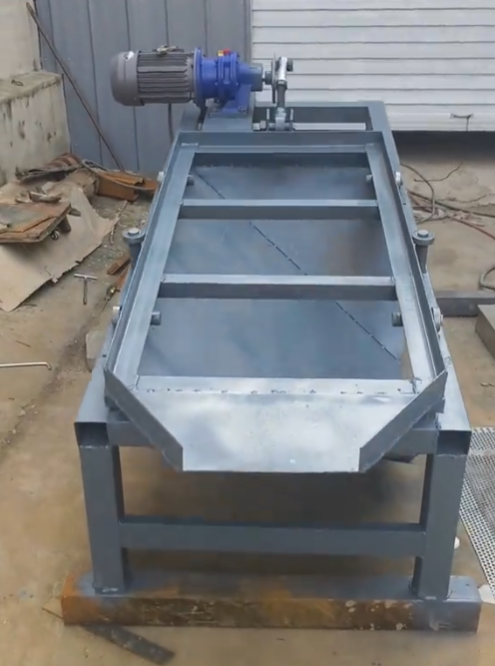

光復提供資訊

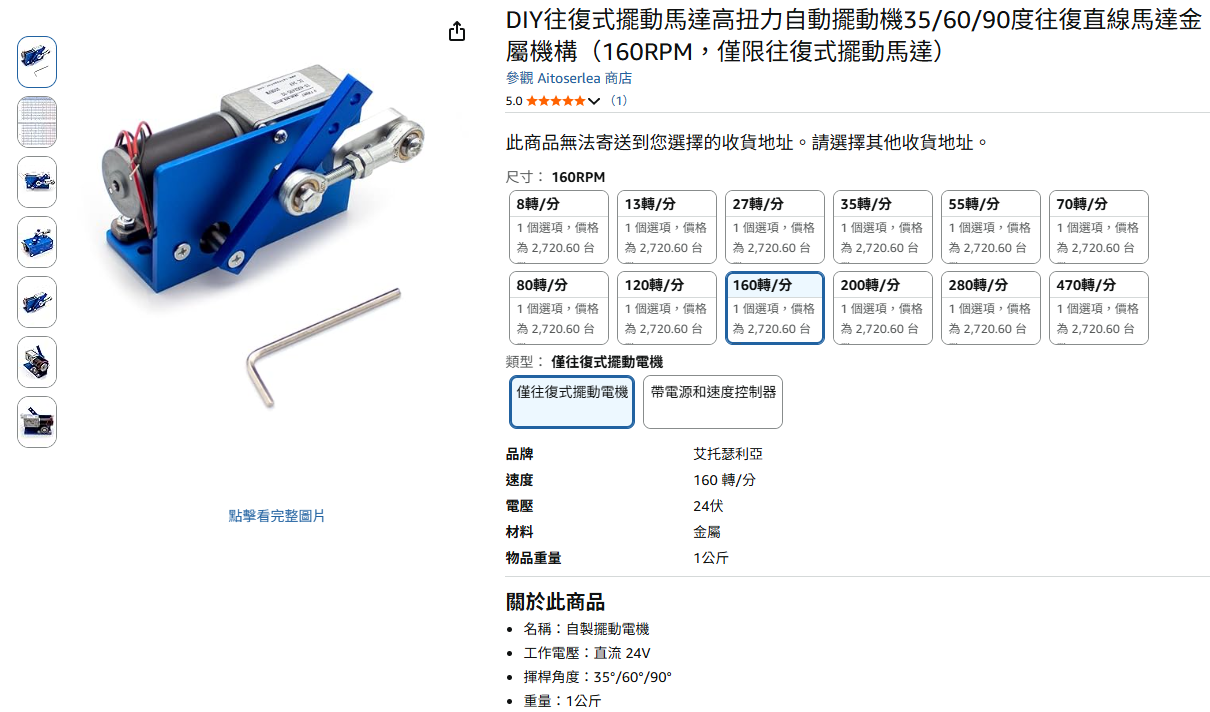

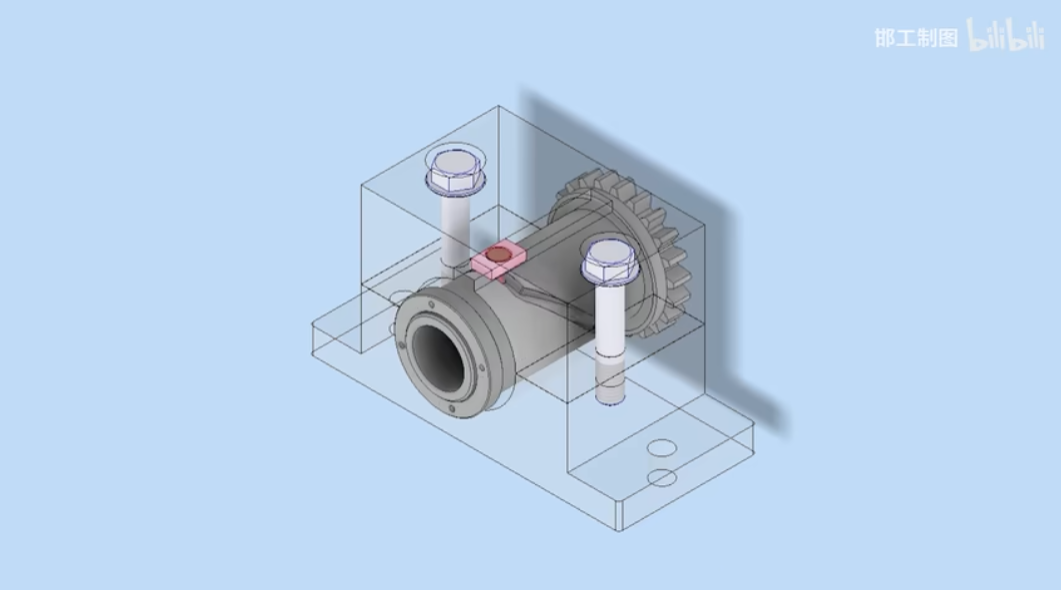

往復式擺動馬達高扭力自動擺動機 - LINK
單電機驅動的往復搖擺運動 - LINK

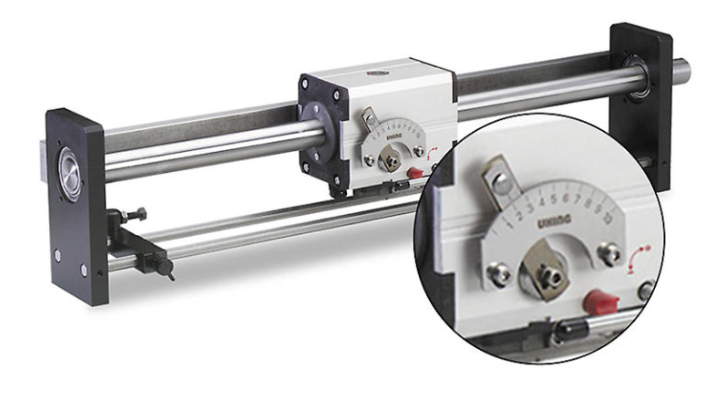

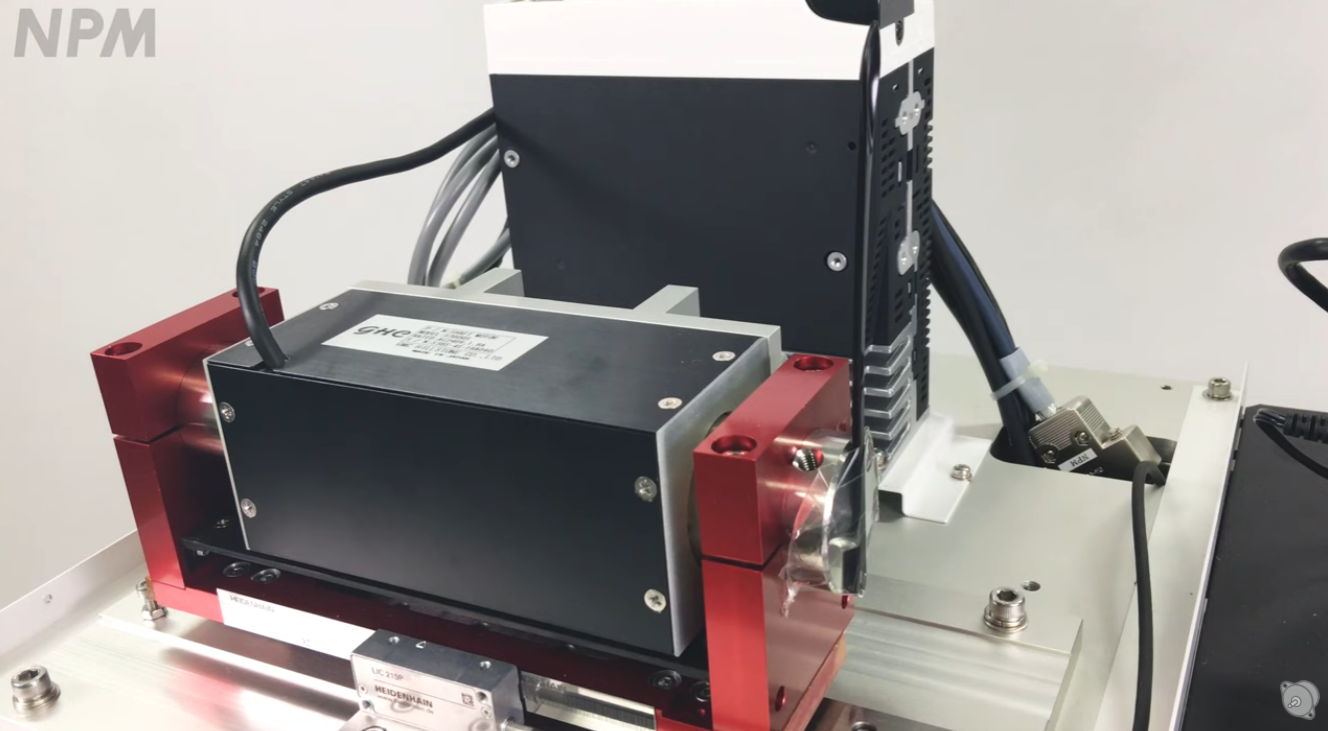

軸馬達：高速往復運動 - LINK
20260722
開會討論
馬達尚郁+WP45
M1、3牙口、12比

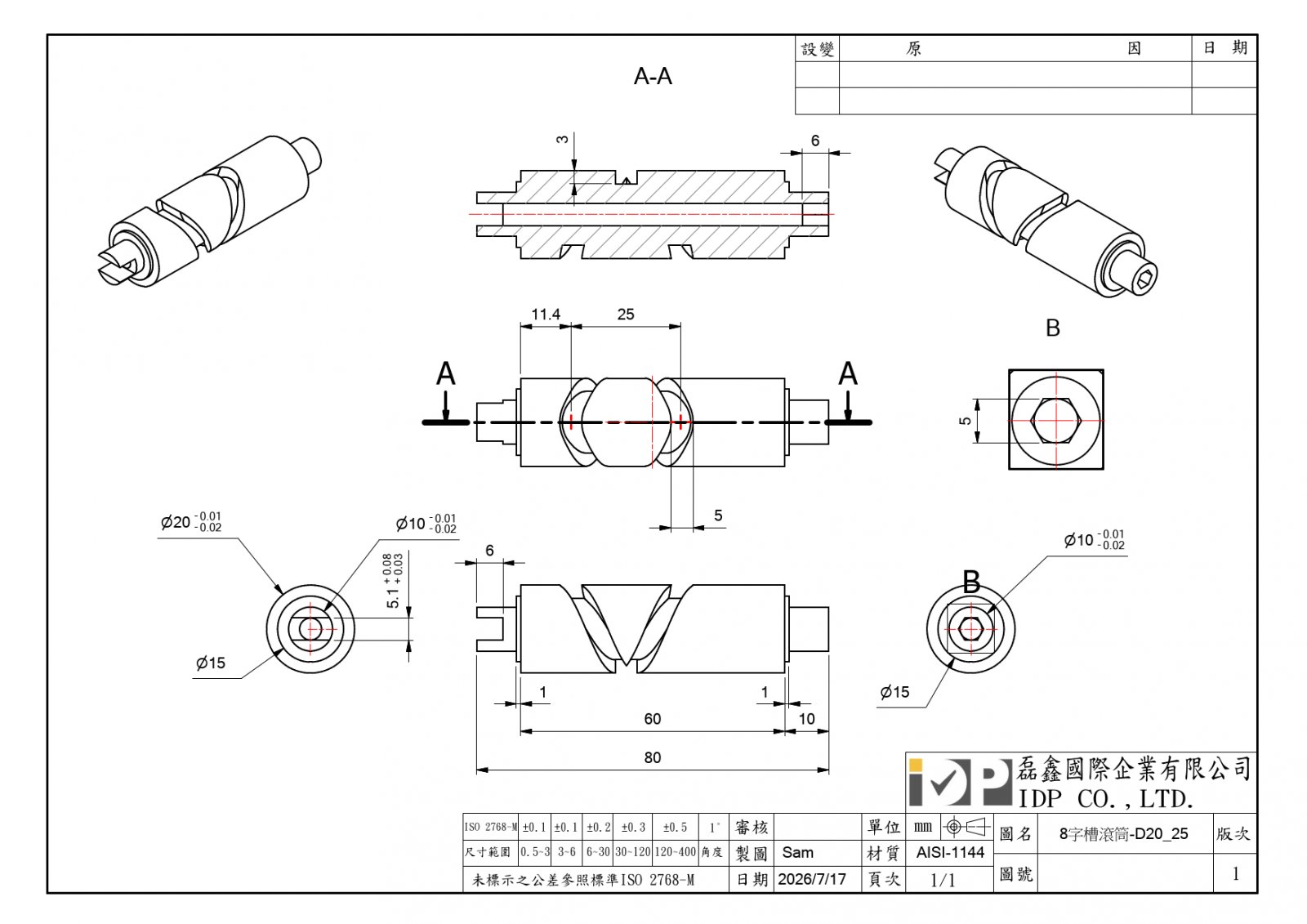

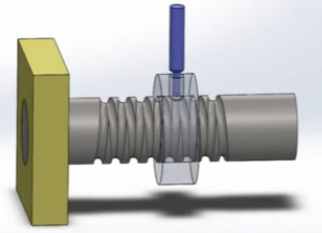

8字槽滾筒外徑30、槽寬5mm
筆型推桿

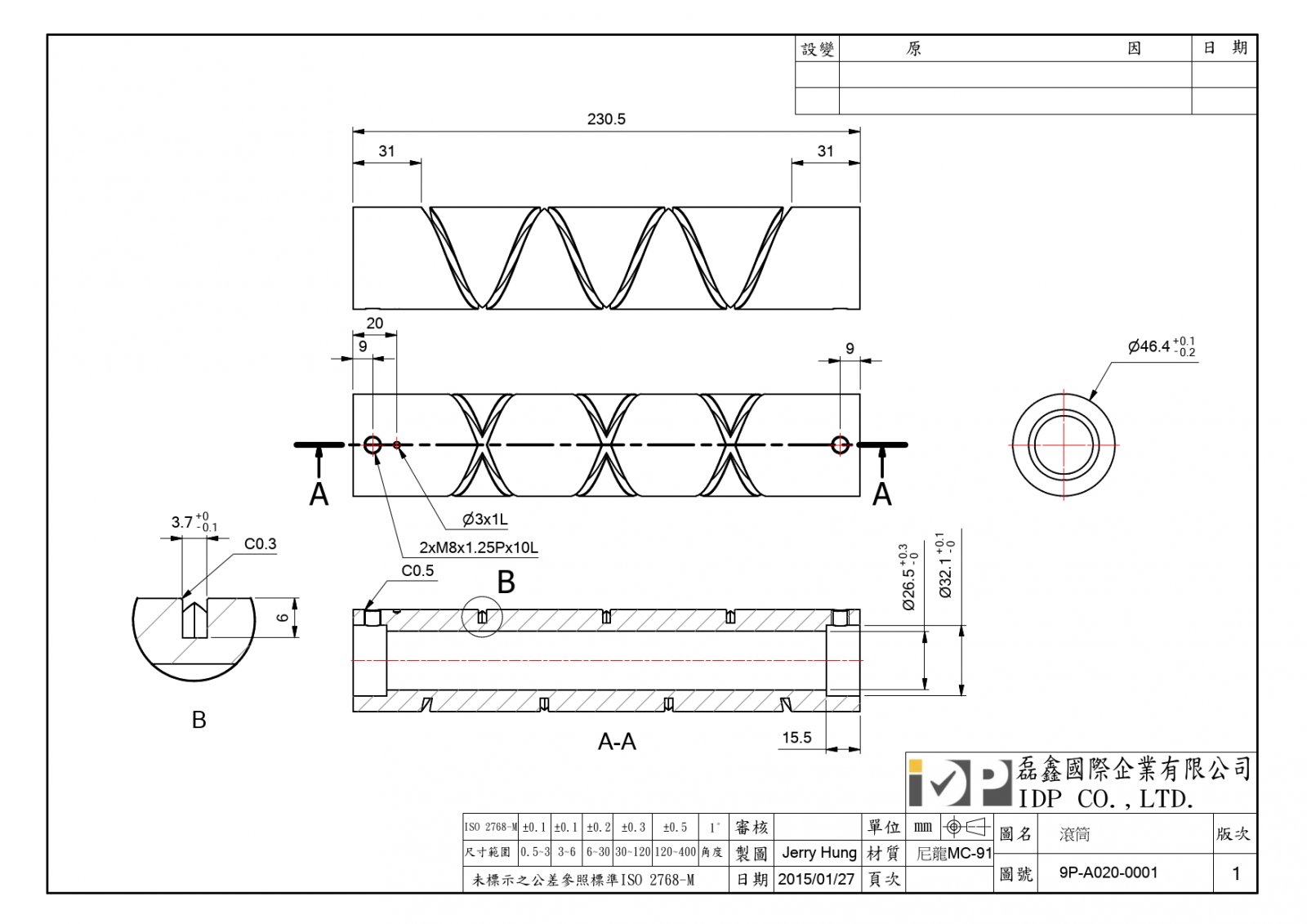

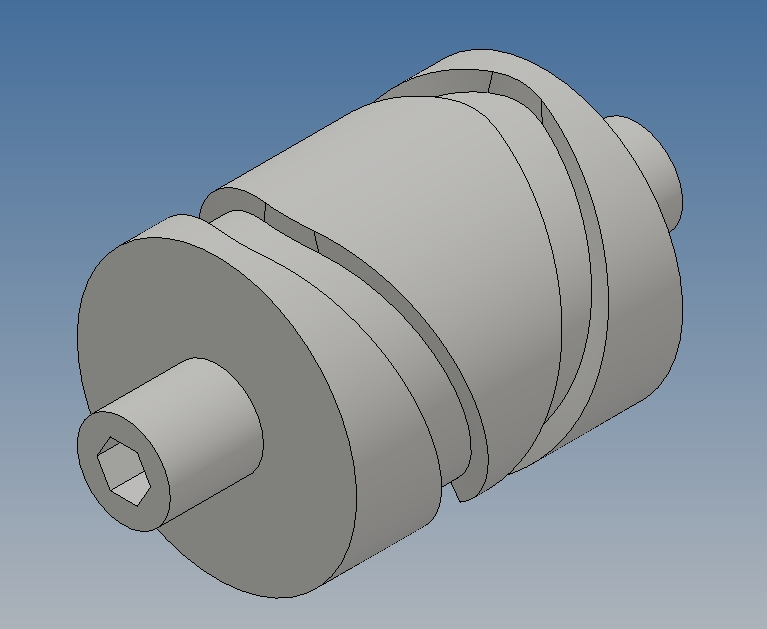

先畫8字槽滾筒(參考不是最終成品)
鄭總要與威泰討論
