20250421~25
澎湖出差5日總結 - blog
20250407
澎湖出差原0407改至0421
20250204~0306
測試導柱軸承鋼 - blog
最終決定使用插銷(軸承鋼)，先做100pcs
鴻宇彈簧-插銷(軸承鋼)100pcs@80元/支
20250124
劉sir反應-靶機螺絲斷裂
20251220
性能測試
20251203~19
裝機測試
20251202~03
目視驗收
20241122

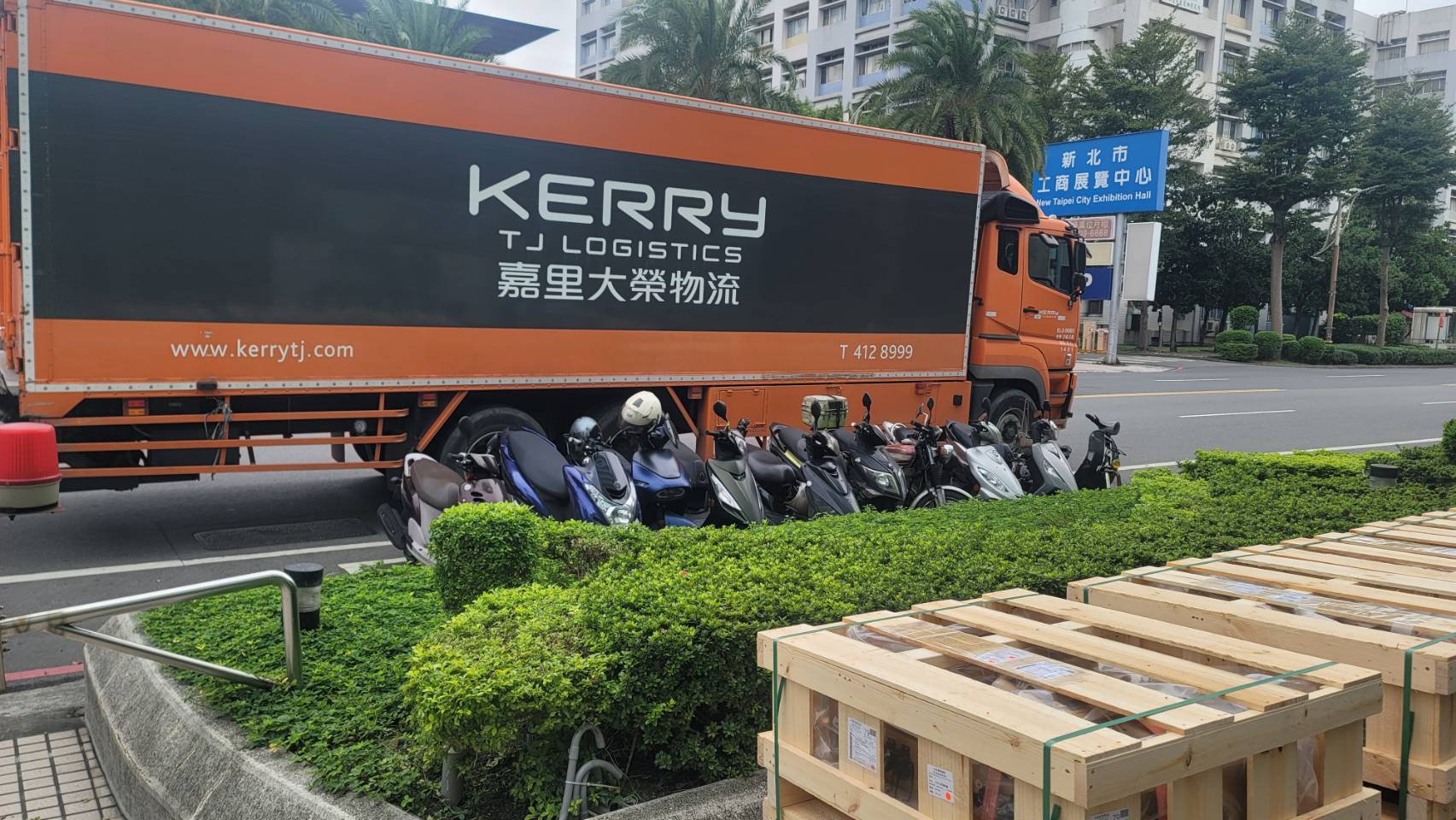

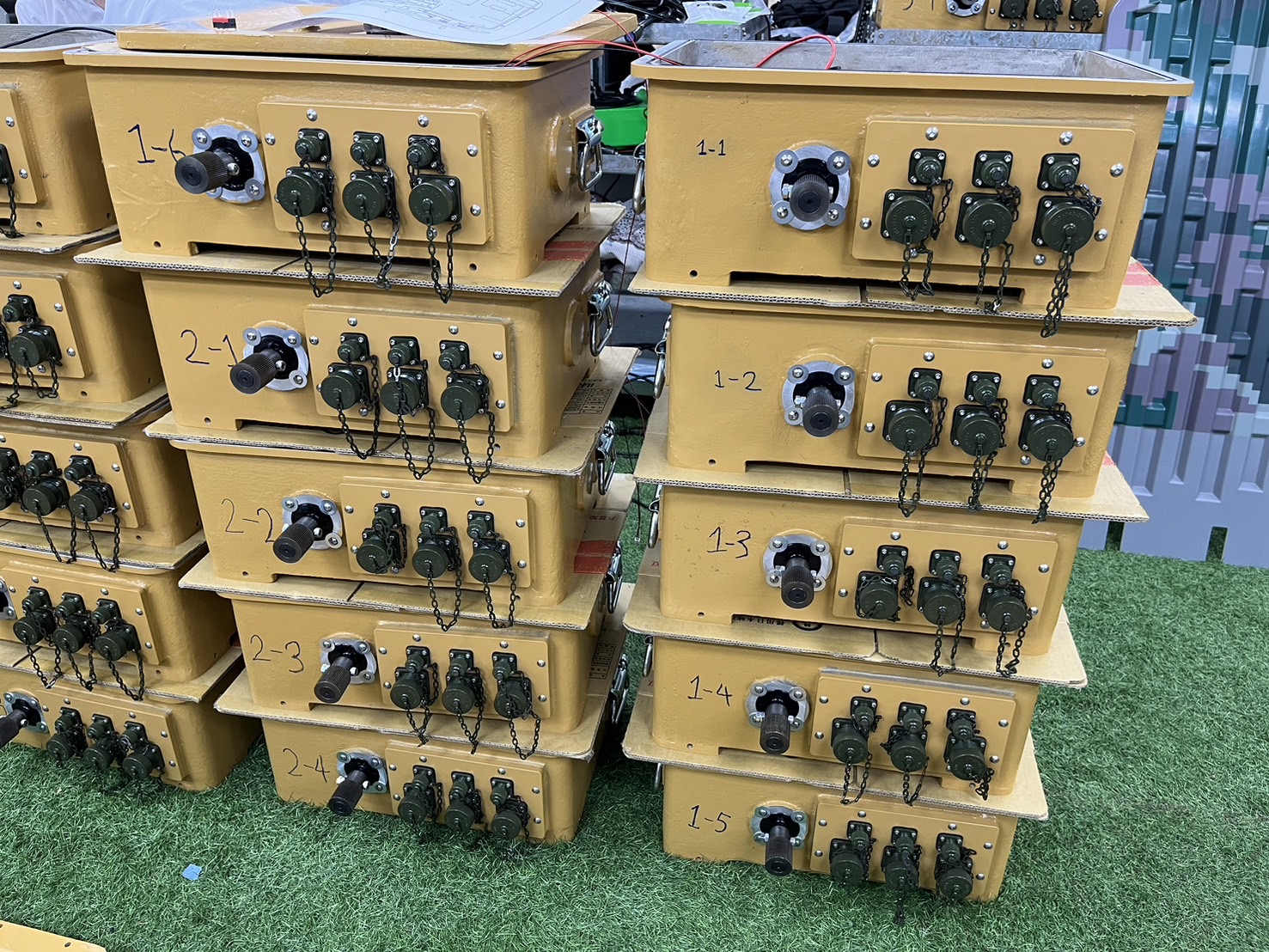

靶機出貨
20241121
封蓋，包裝木條箱
到SGS拿測試的樣品、報告
IP67測試OK
20241120

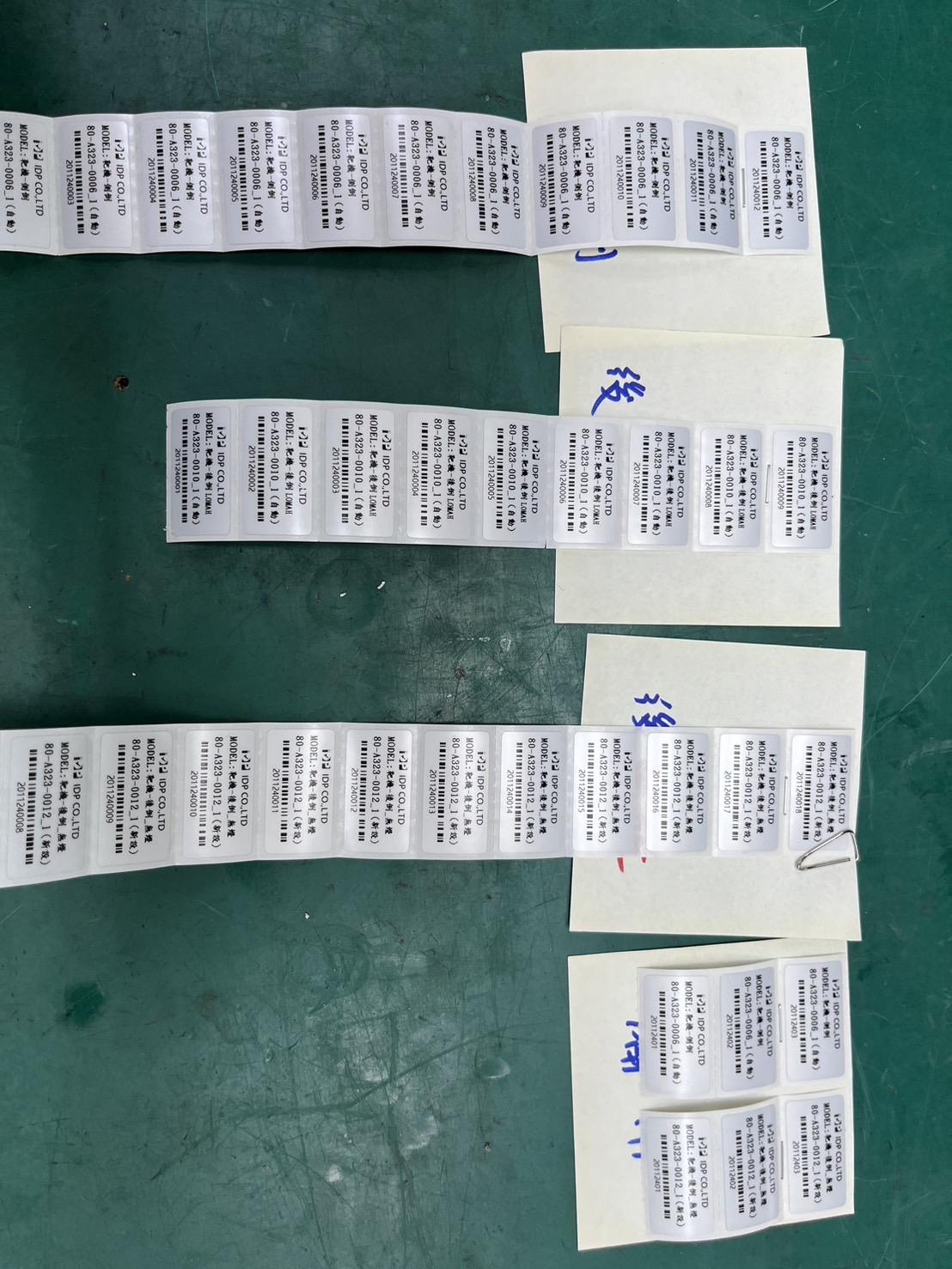

標籤貼紙
20241118

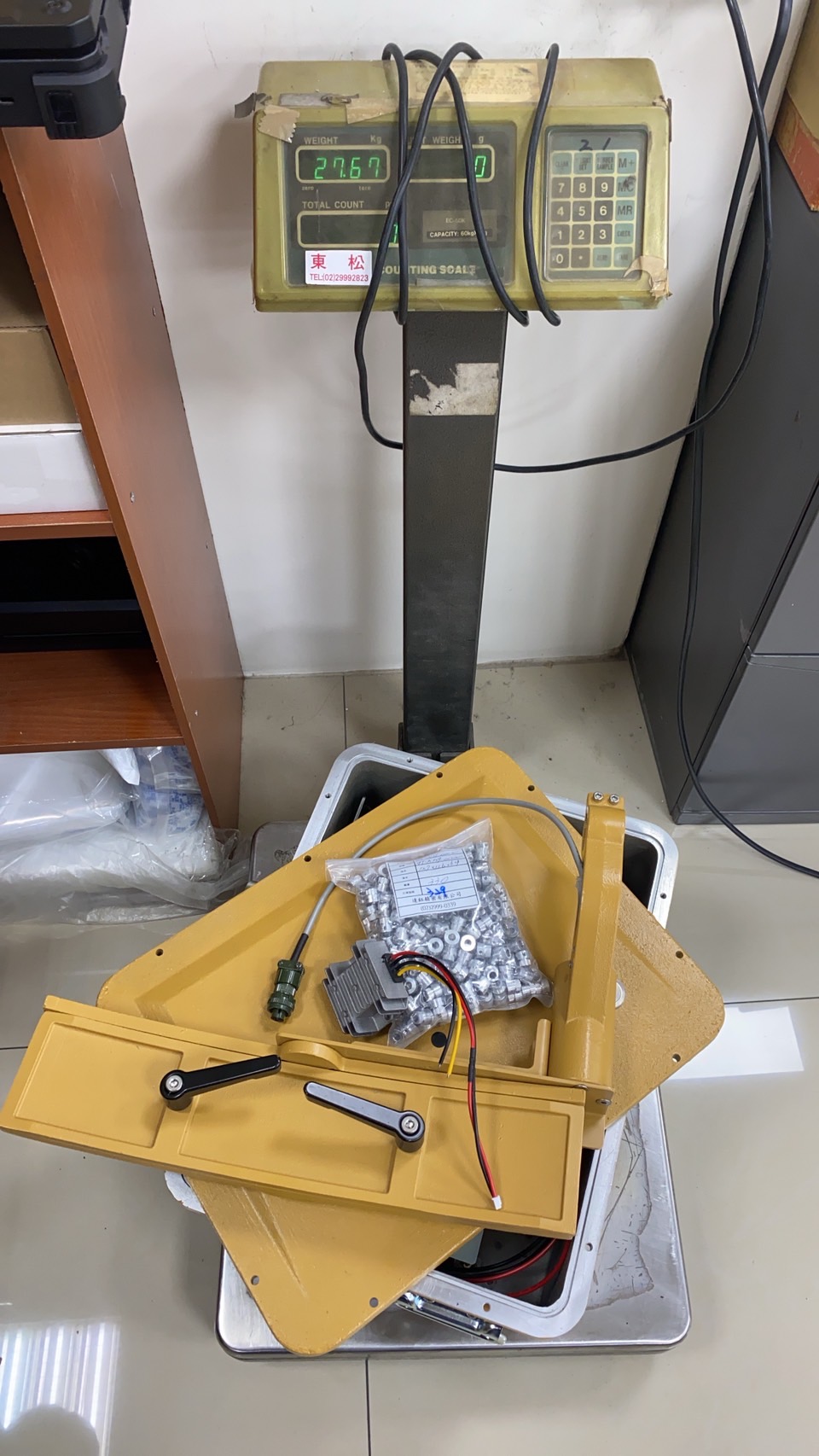

靶機重量
20241106

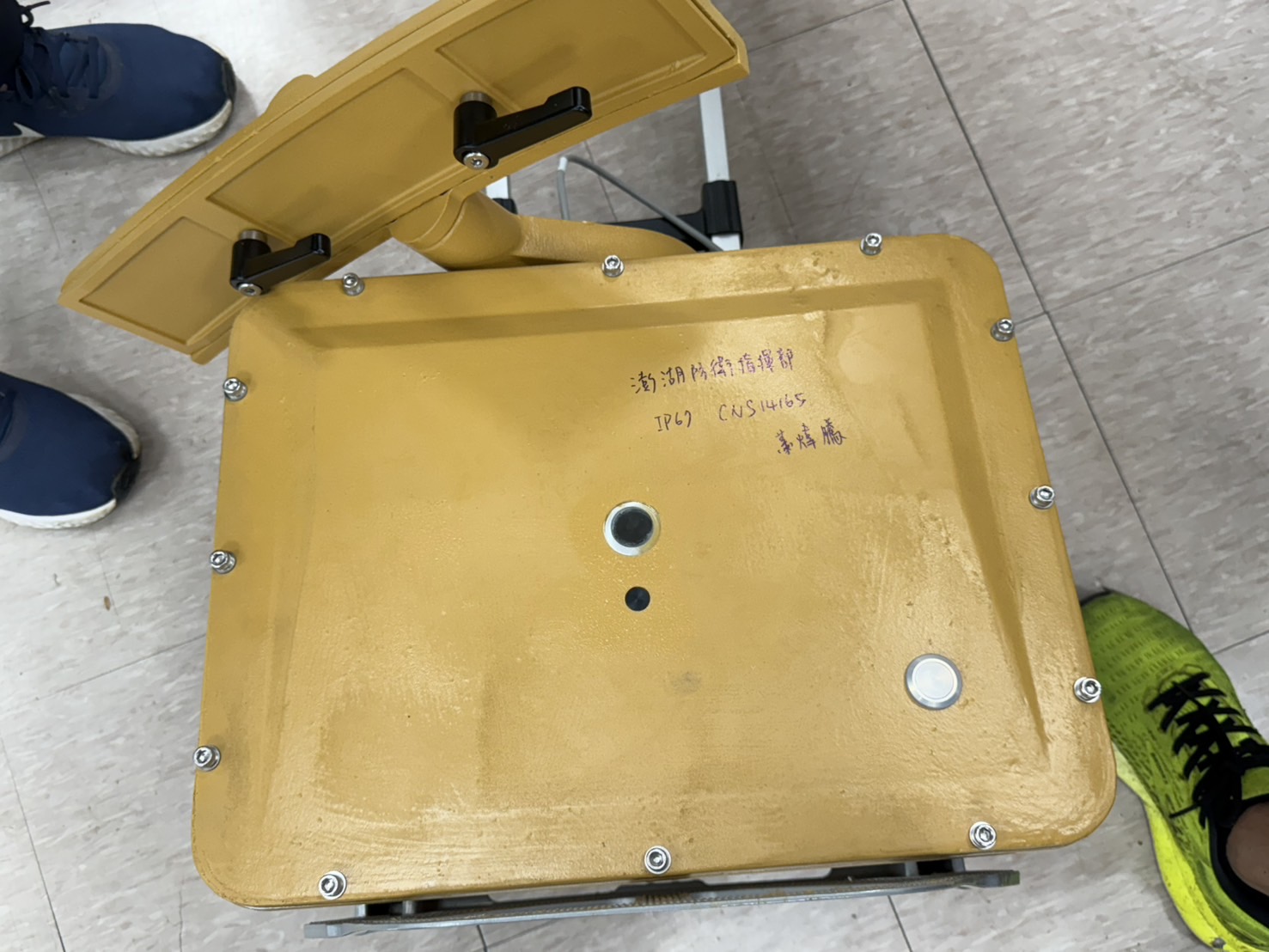

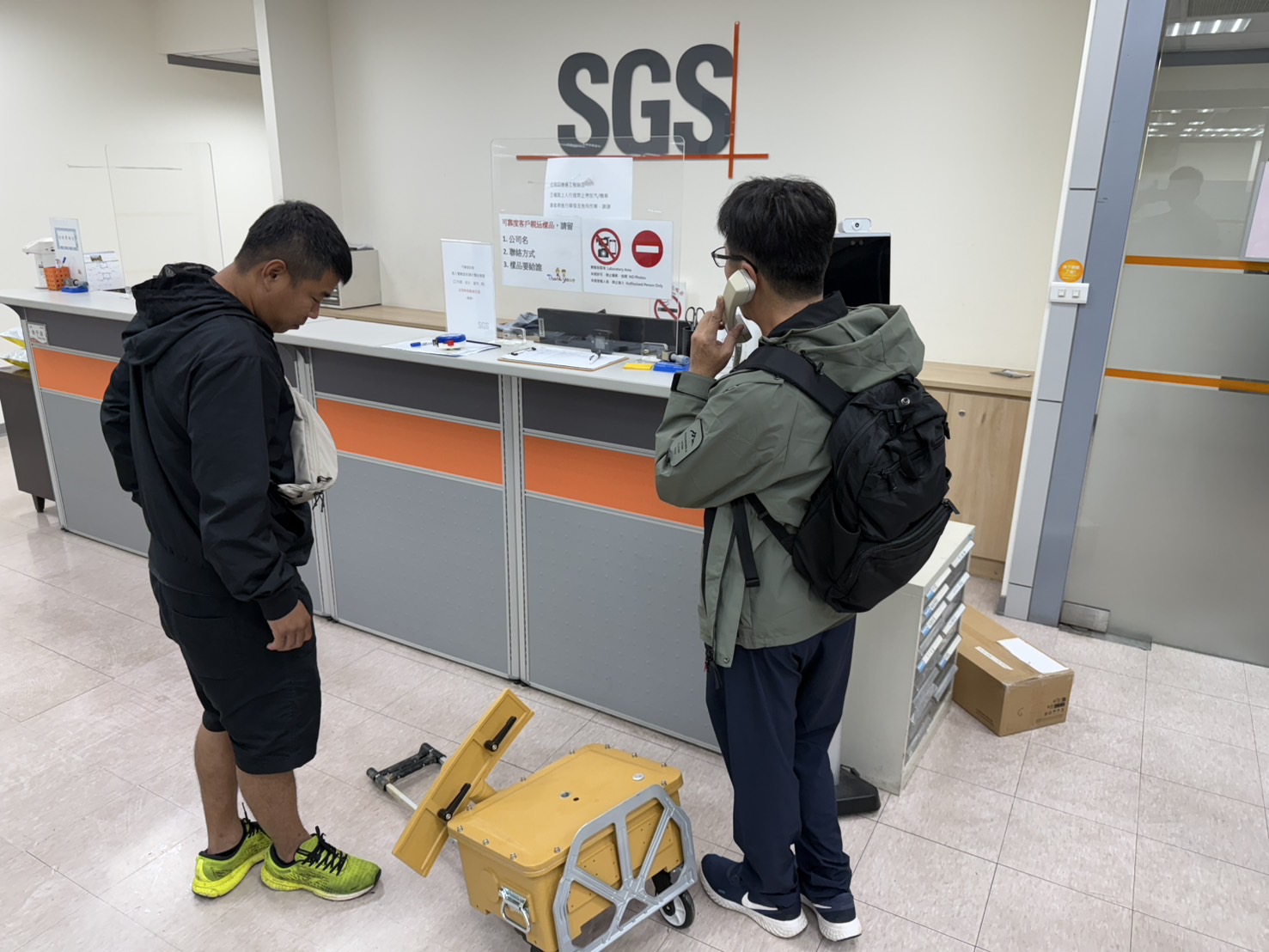

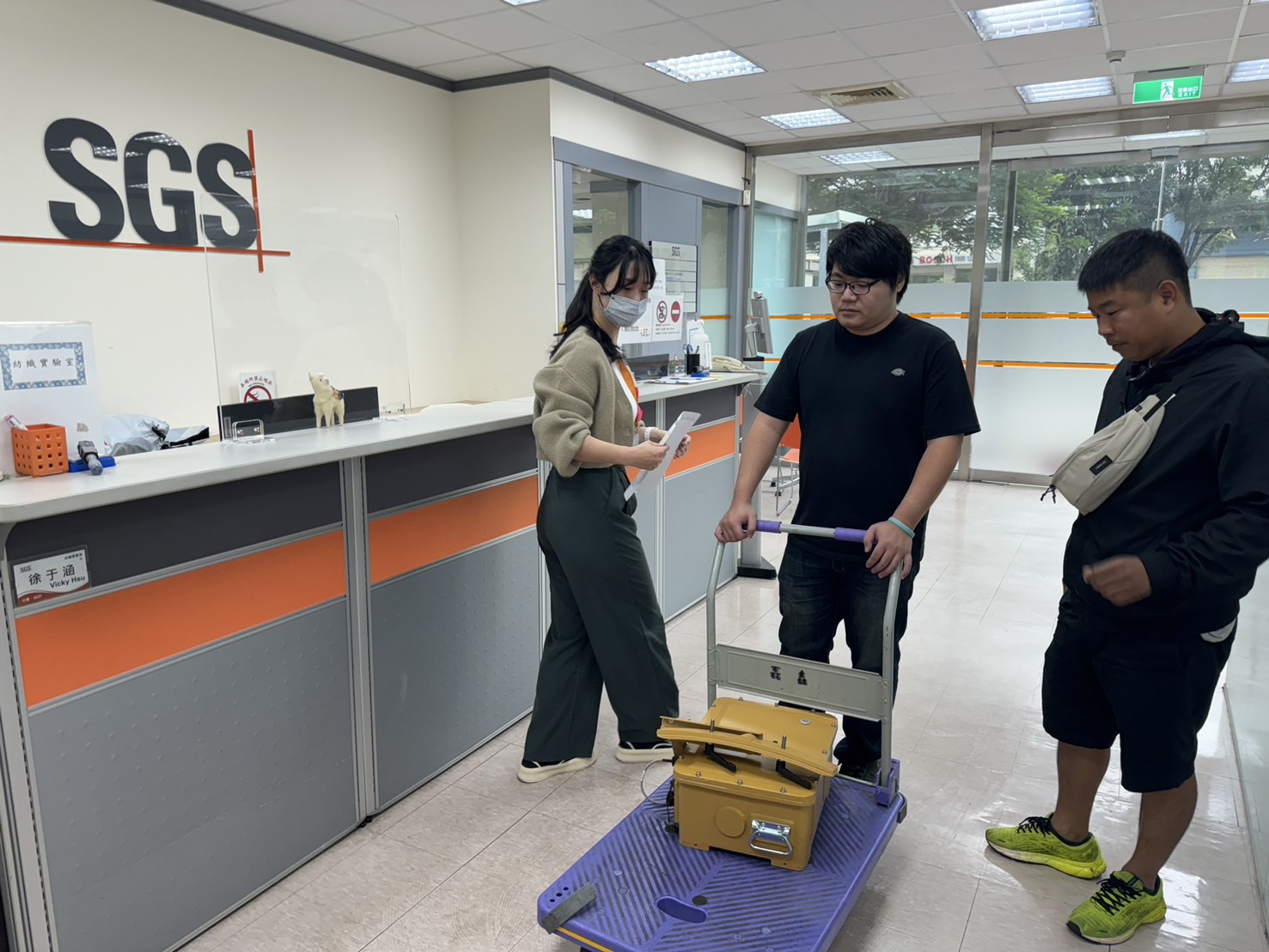

軍方檢查快反靶機3台抽1台送SGS
20241030
軍方檢查3台靶機抽一台送SGS
20241023
烤漆廠貼遮蓋後續靶機
20241021

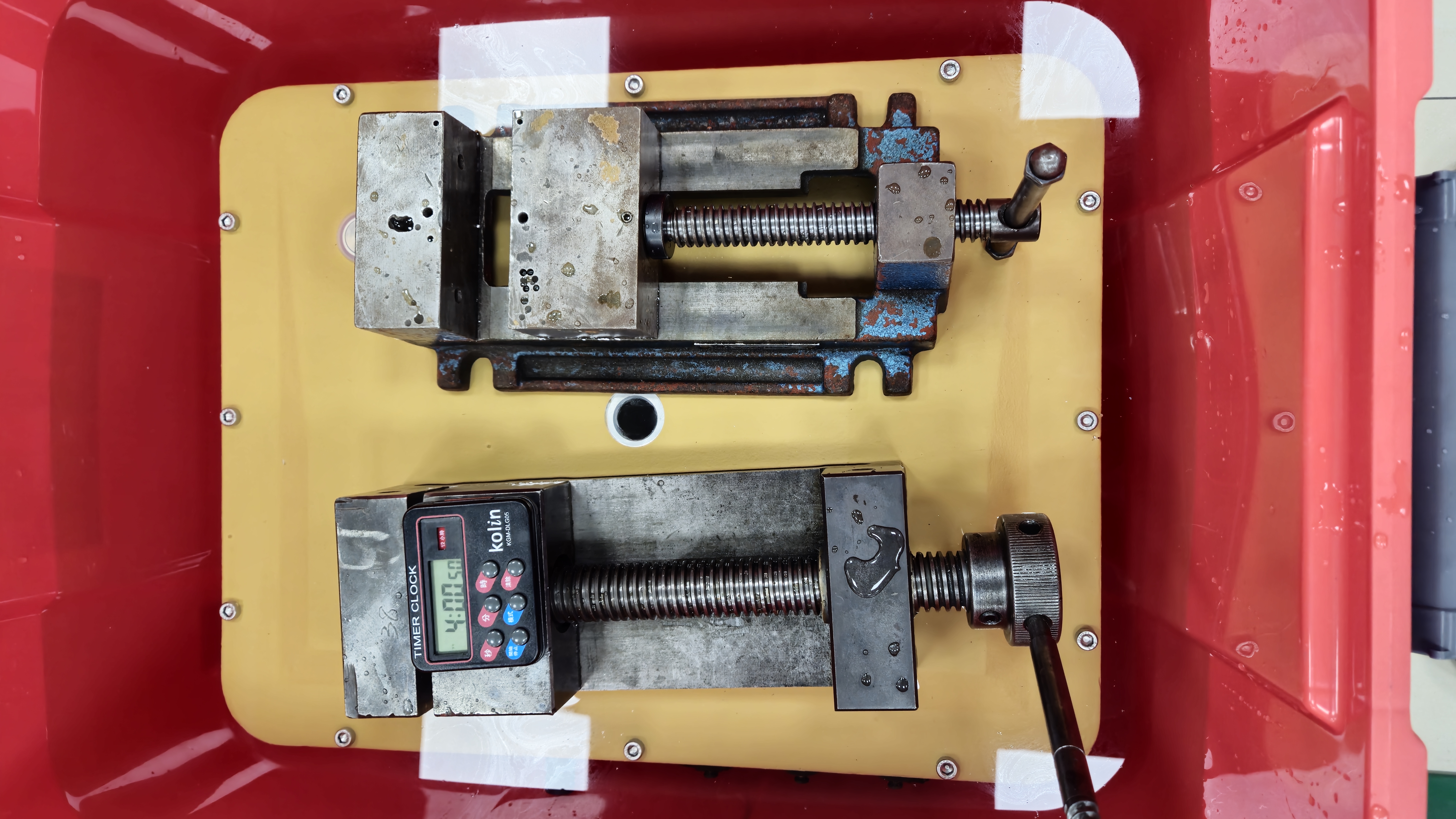

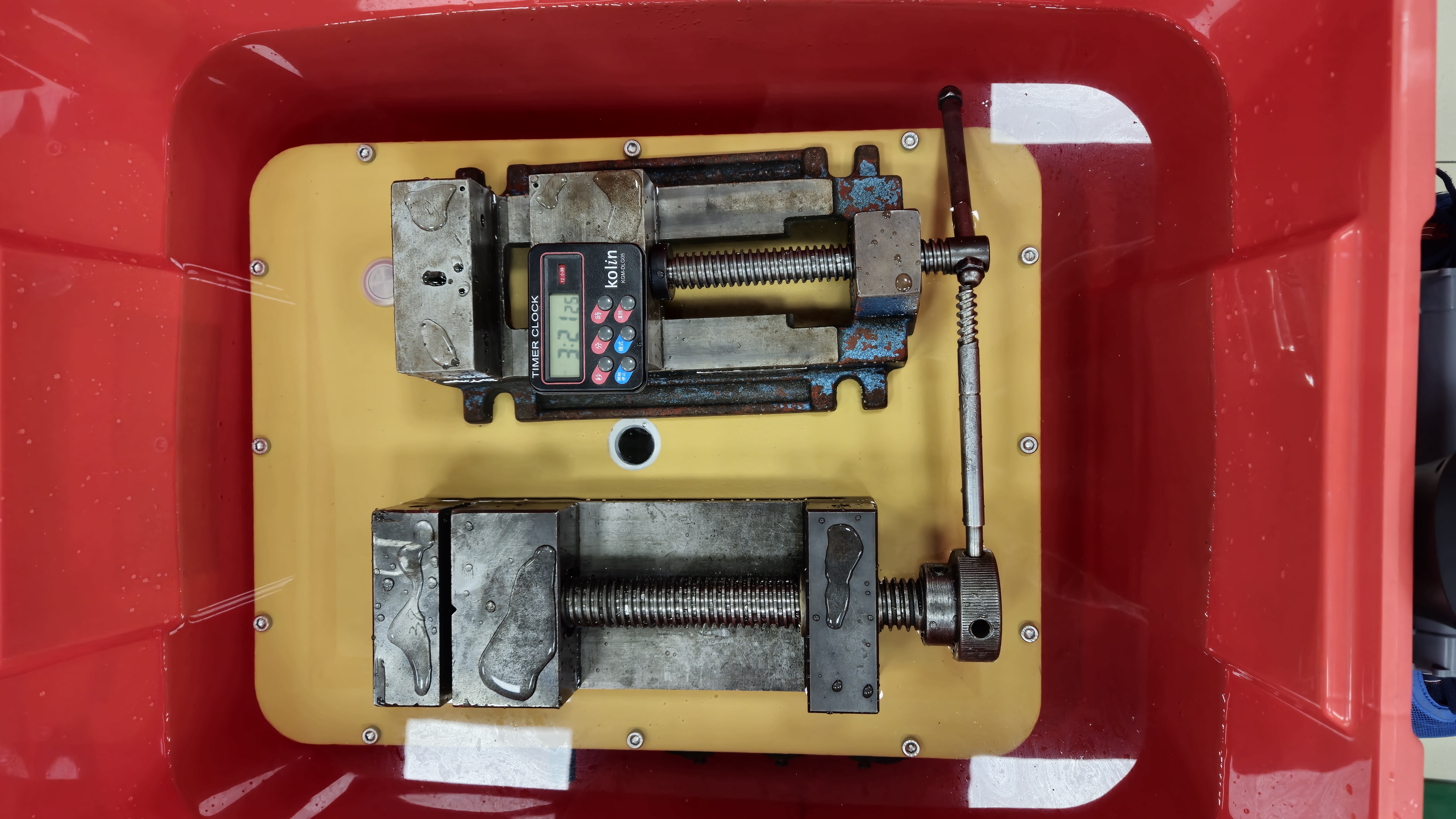

靶機自我測試浸水
水淹過靶機，浸水30分鐘
無漏水
20241016

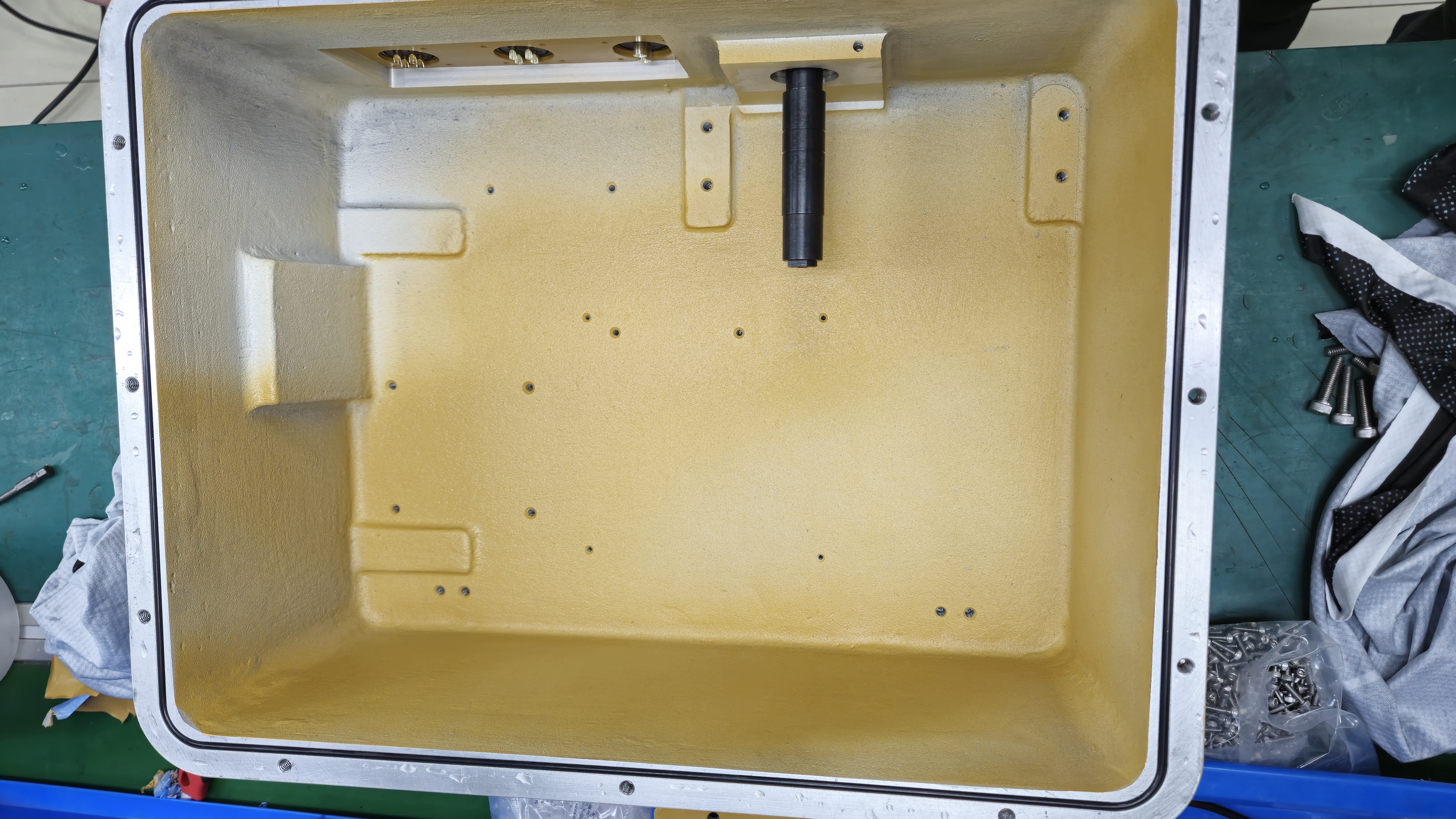

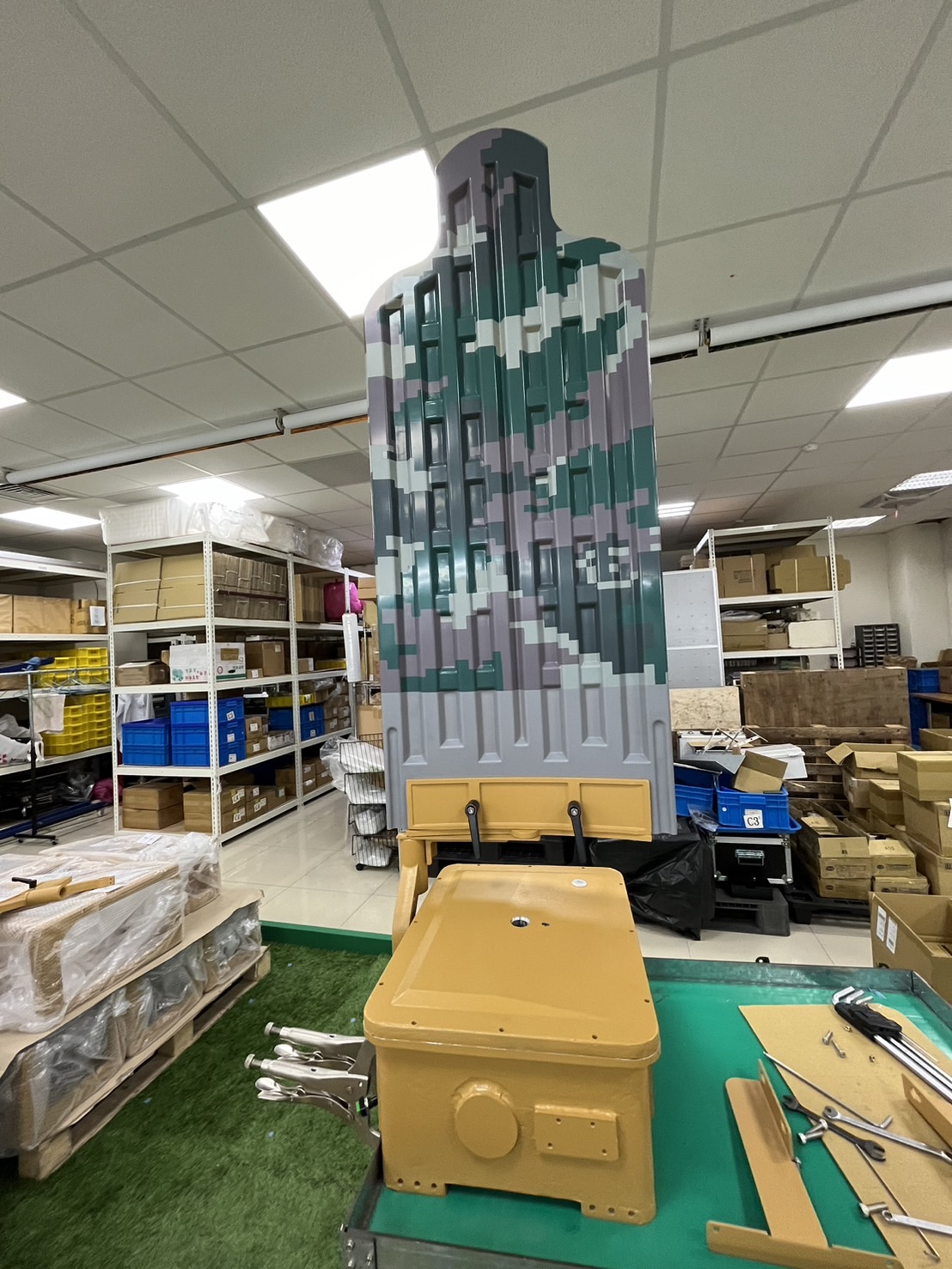

3台樣品烤漆烤好拿回
側倒運轉測試
https://youtube.com/shorts/EO2ReVme-Rg?feature=share
後倒運轉測試
https://youtube.com/shorts/3YPzXa8mOB8?feature=share
20241014

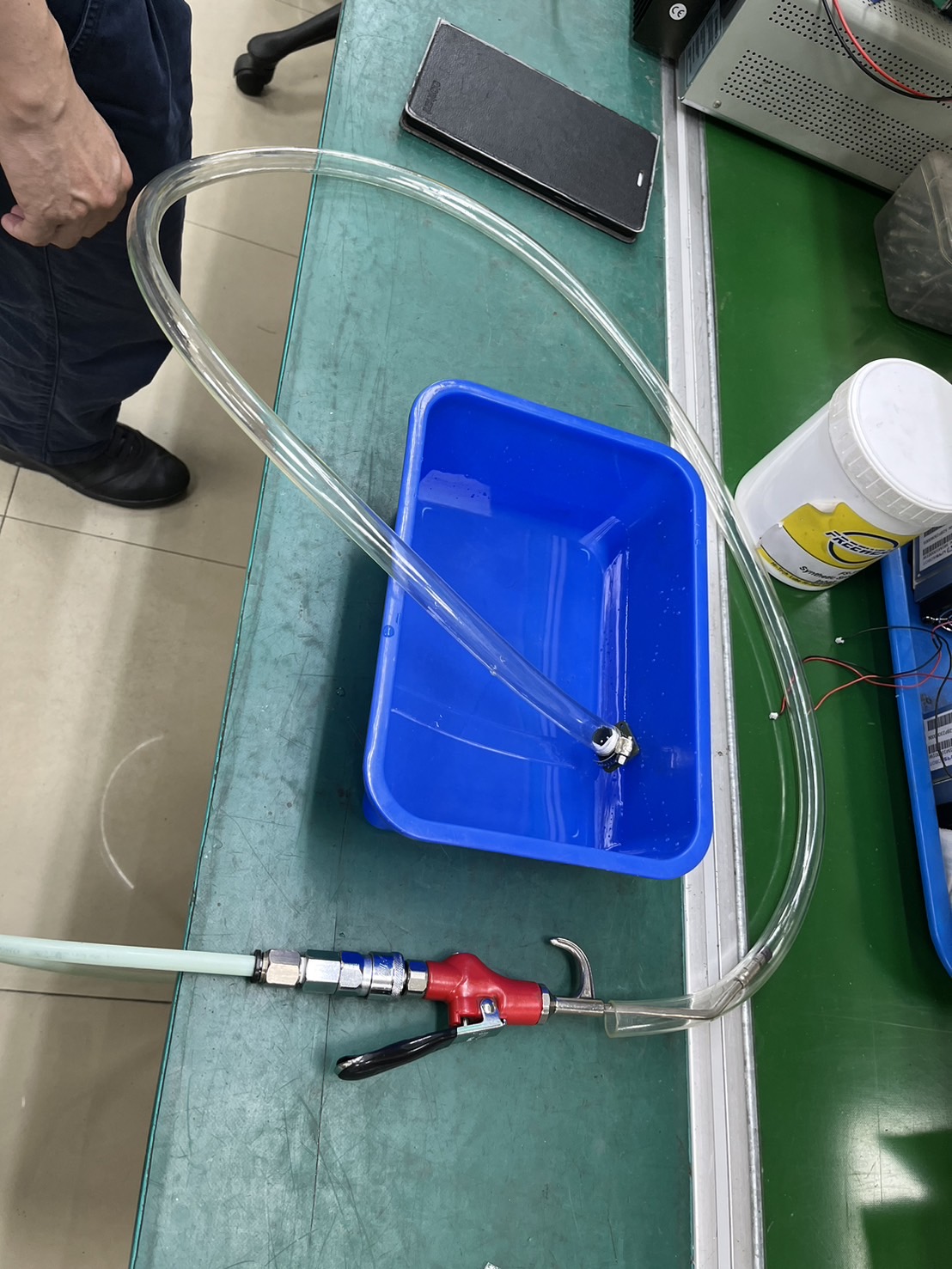

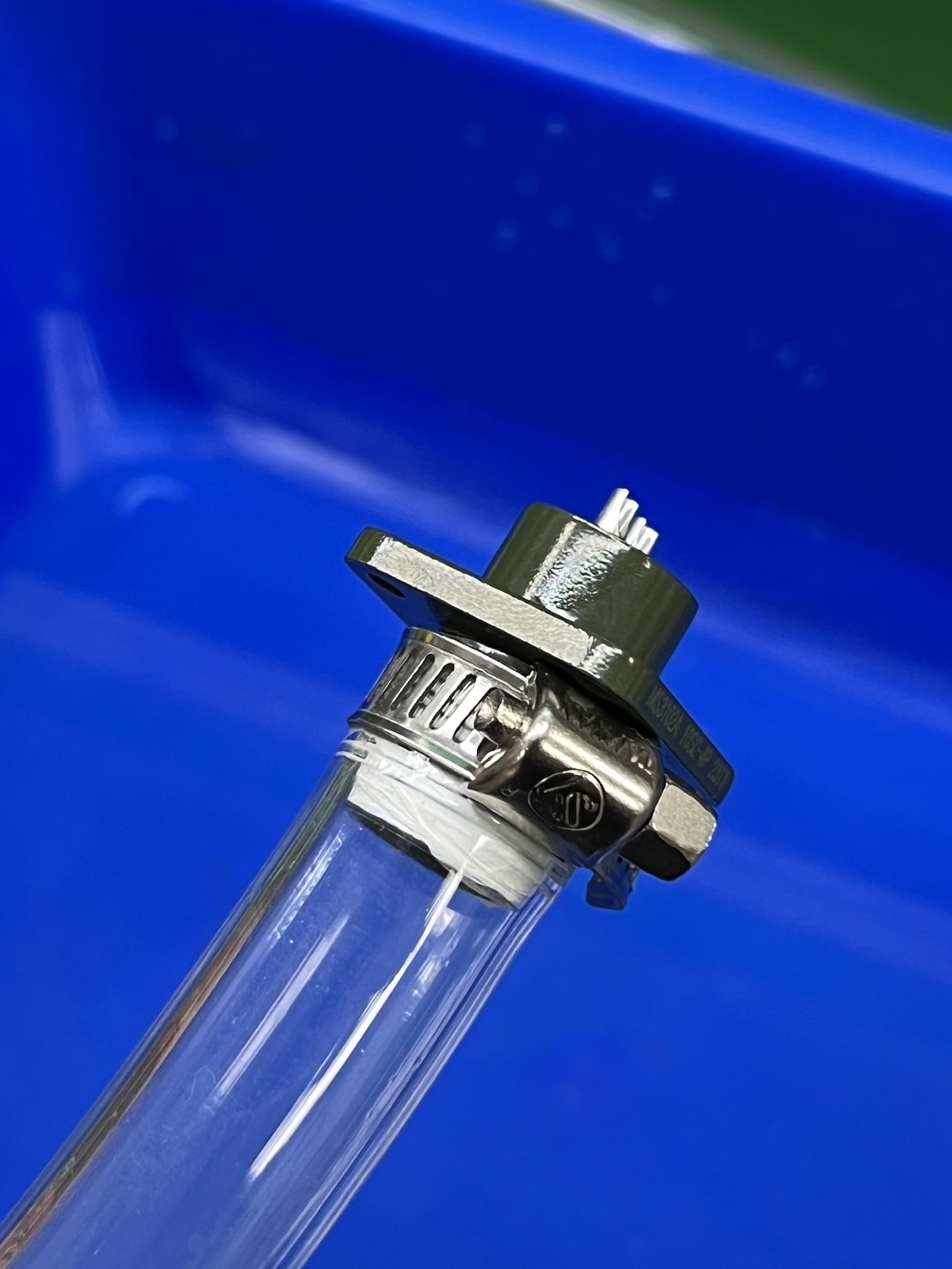

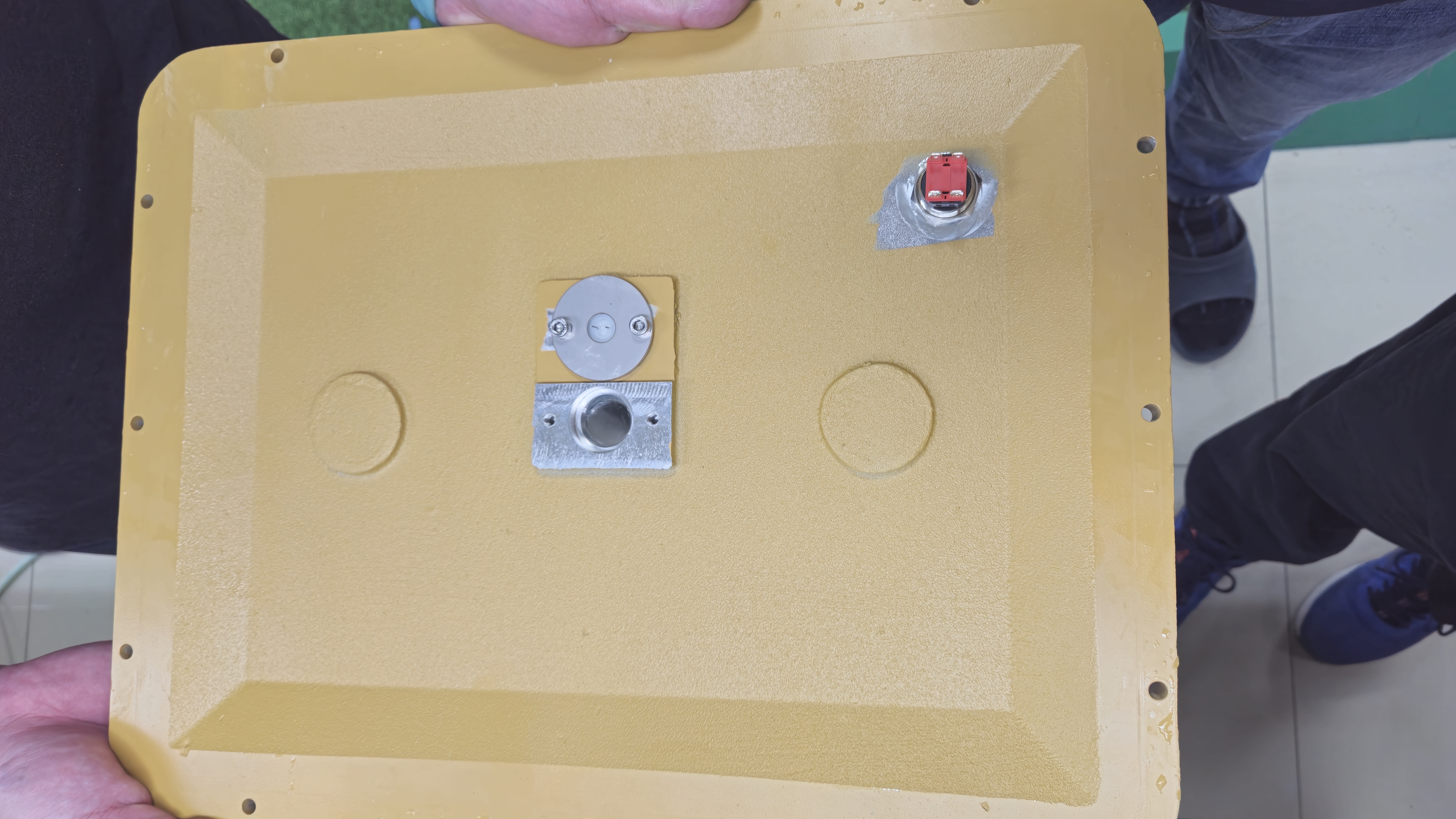

靶機測漏設想-連接器通氣進入靶機測試有無漏氣
實驗結果:連接器不通氣
靶機要挖孔才能測漏
https://youtube.com/shorts/-KgvSAh7Fcc?feature=share
20241014
到烤漆廠貼遮蓋
不烤漆的地方使用紙膠帶、報紙遮蓋
20241011

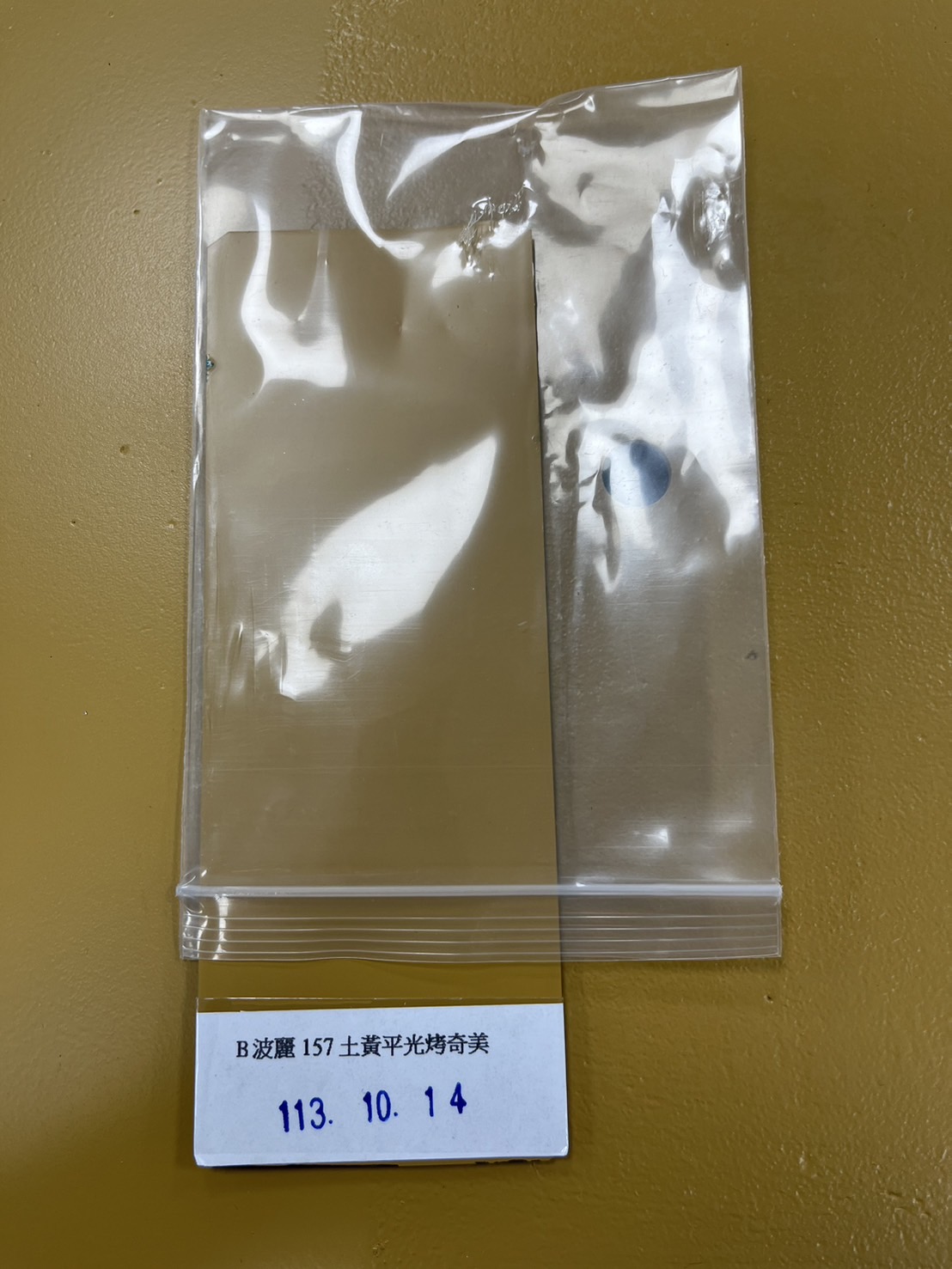

靶機3台份送烤漆廠+色樣品1個
第一家大立烤漆廠無法烤
鋁合金太厚，溫度不夠烤
只做薄殼1mm厚的
第二家奇美烤漆廠可以烤
估價靶機1套6500
下周一色樣調漆三天，下周一阿勝、冠宇到烤漆廠貼遮蓋
下周五可拿到
大立烤漆廠
奇美烤漆廠
20241004

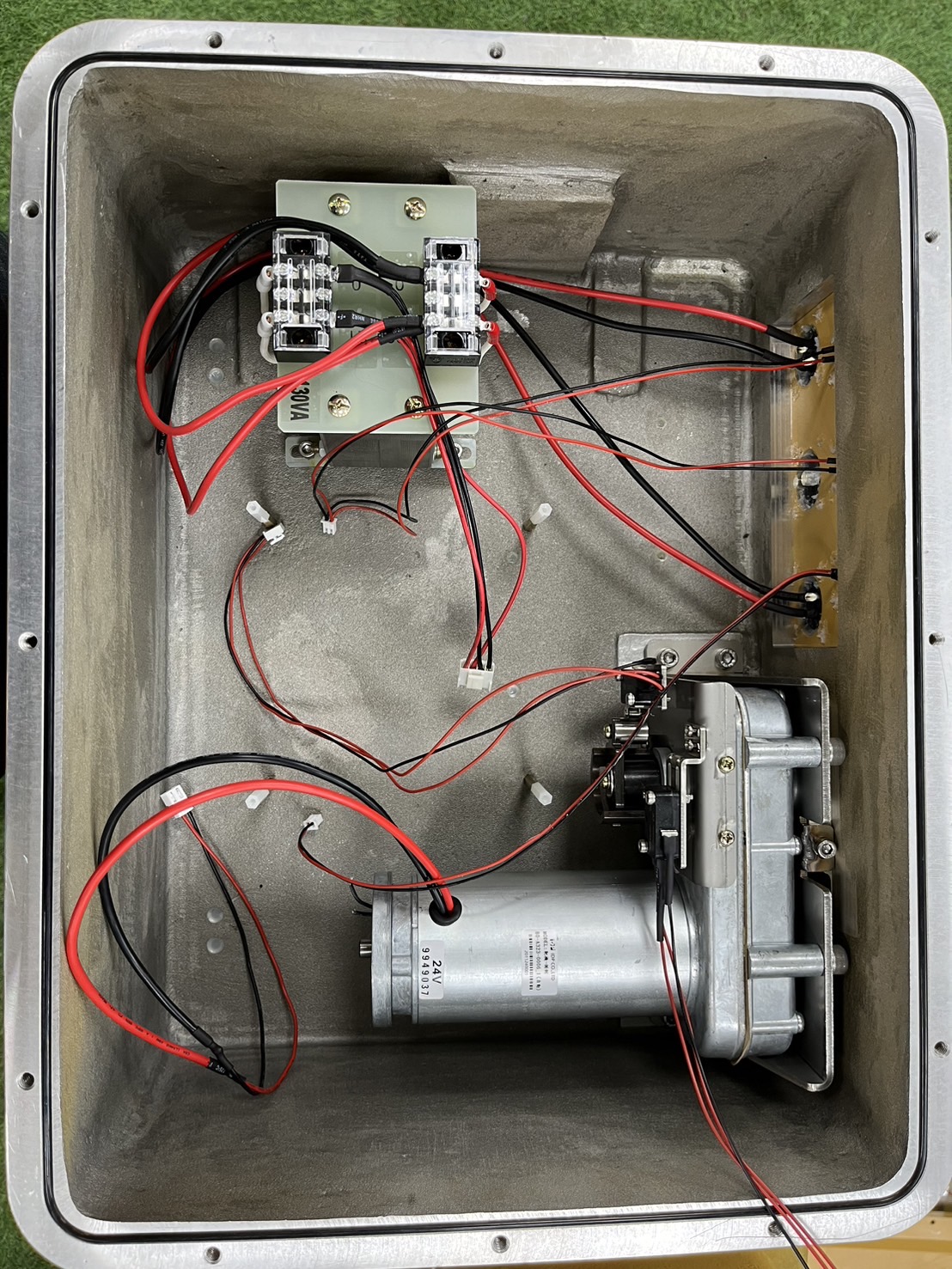

靶機運轉測試
微動開關-機械式
20240906

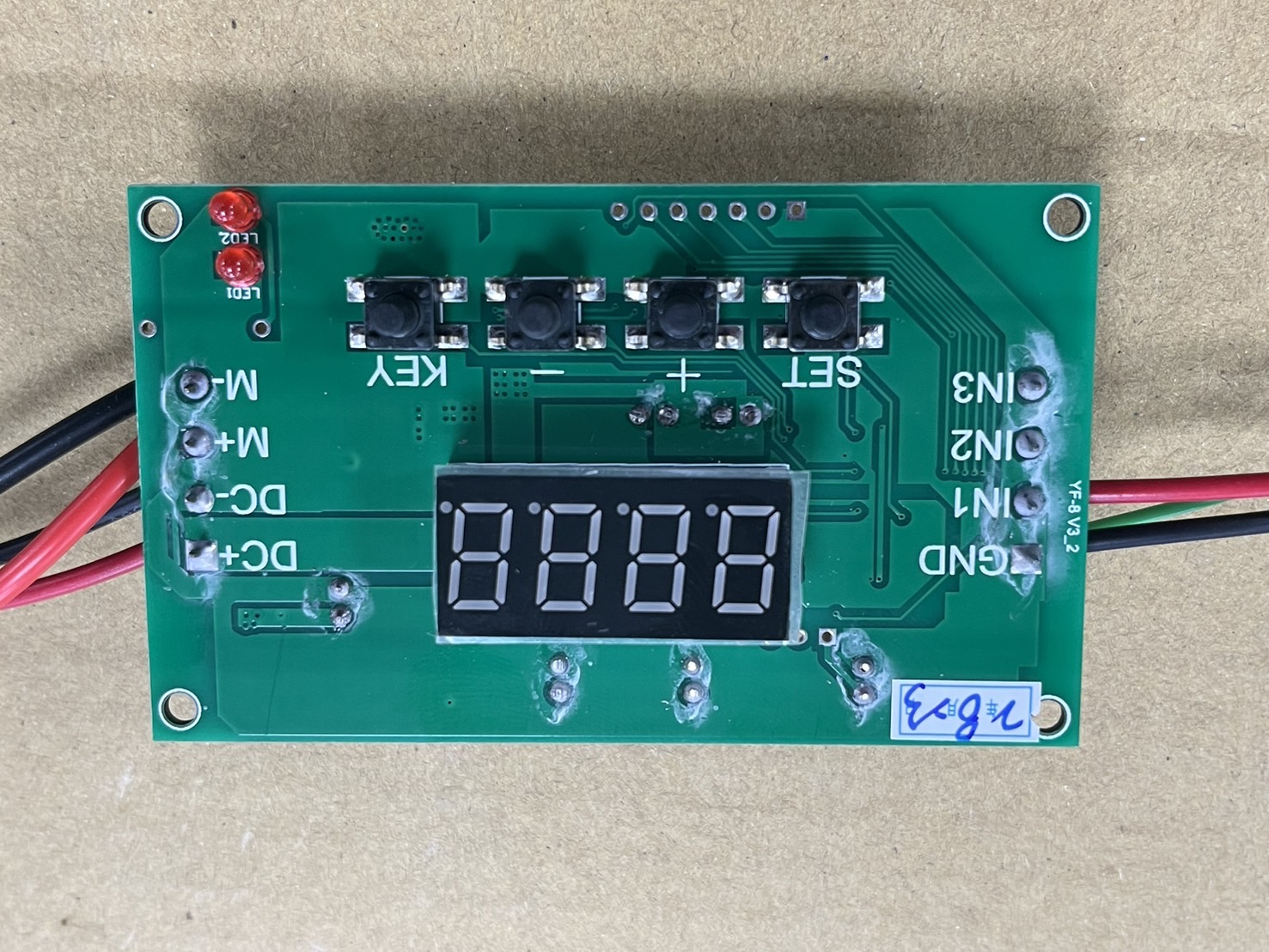

小劉控制板測試運轉
測試速度與我們使用直流馬達控制板還慢
控制板已拿走小劉要拿去給軟體工程師測試
影片因小劉控制板不能裝微動開關-光學式，
是用秒數控制，故會超過90度
20240830
尚煜馬達到達
使用直流馬達控制板測試
使用微動開關-光學式
控制板設定正轉>停2秒>反轉>停2秒
https://youtube.com/shorts/Yn4o9UfVud0?feature=share
20240828
靶機樣機未到零件
連接器2pin公座-預計0913到
馬達-預計0828到
小劉控制板-
預計可測試時間-
20240826
靶機樣機未到零件
連接器面板-
馬達-預計0828到
小劉控制板-
預計可測試時間-
舉靶力矩-減速機速度與功率
https://walex.io/captainslog/page.php?id=4795
靶機修改歷程
https://walex.io/captainslog/page.php?id=4466

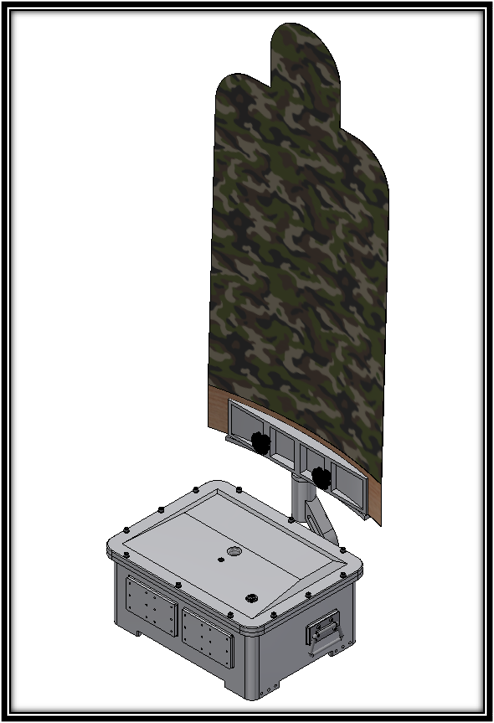

靶機上蓋設計
https://walex.io/captainslog/page.php?id=4339
A323靶機
75M、175M為小劉控制板
300M為小劉控制板加裝LOMAH
LOMAH不接入靶機
平板連接LOMAH顯示中靶情況
伍德靶機規範
- 靶機機體:具備國家標準CNS14165驗證IP67以上等級
- 機體材質:鑄造鋁合金，一體成型
- 機體規格:寬度440mm(±5%)、深度340mm(±5%)、高度192mm(±5%)
- 升降靶動作:具側倒式或後倒式
- 靶板夾具:鑄造鋁合金製品可夾木製靶板(厚度3mm以下)或圓廠塑鋼靶板
- 靶機電力:可使用AC220V或DC24V外接電力模式(可轉換選用)；DC24V外接電力模式
- 靶機座(視安裝需要配附)：機座及零件為不生鏽材質且應塗漆保護並加強防鏽處理(塗抹防護油或防鏽特殊處理)
- 安裝及拆卸：安裝及拆卸採快拆式螺絲，使用後可拆回庫房保管
