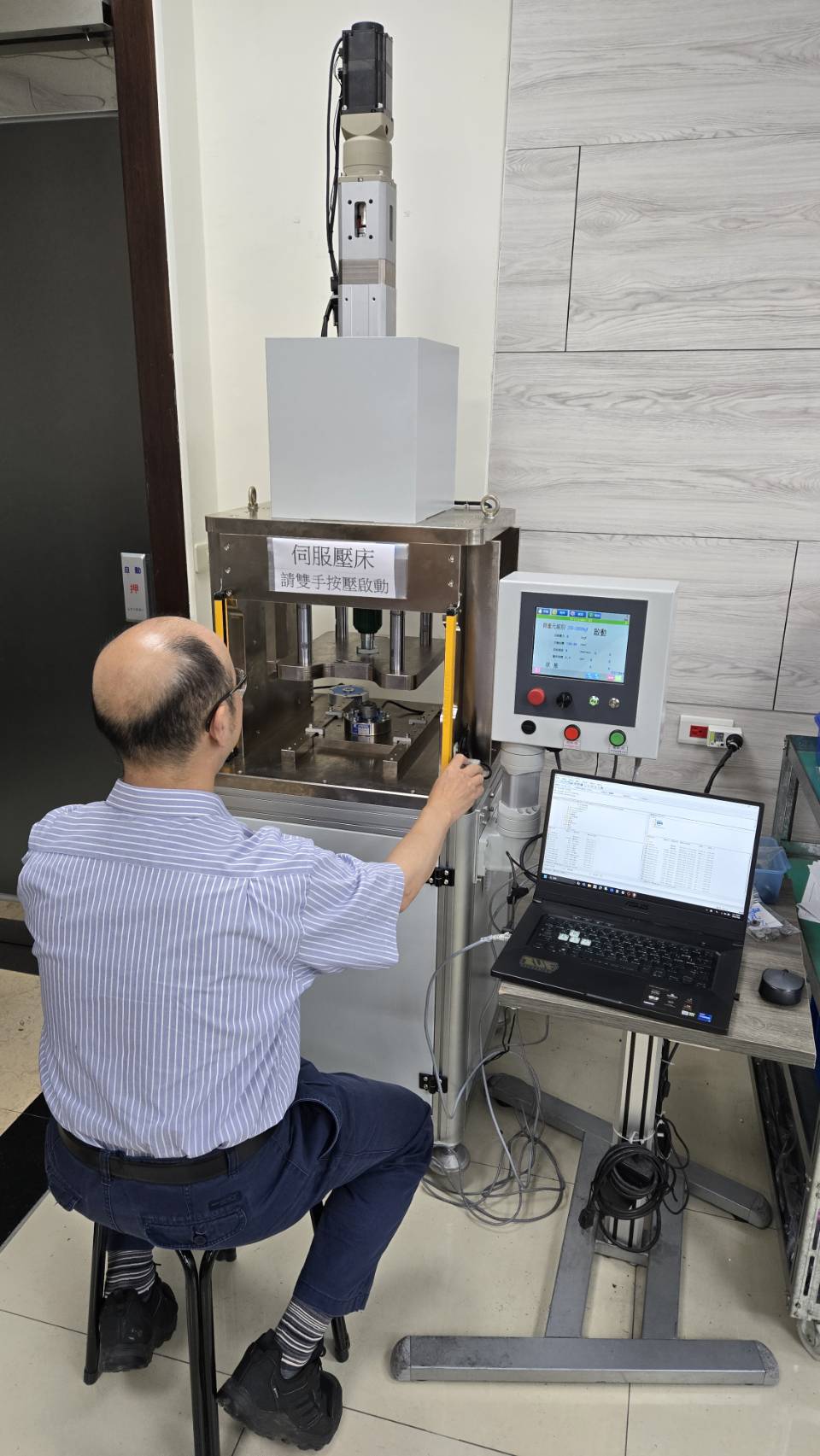

伺服壓床
目錄
第1頁-22行星數據
第2頁-32行星數據
第3頁-壓合實驗設計
第4頁-Debug記錄歷程
--------------------------------------------------------------------------------------------------------
22行星數據進度表
| 22行星齒素材數據-完成 |
| 22行星齒伺服壓床數據-暫停(雙層齒為主) |
22行星雙層齒素材數據-完成 |
| 22行星雙層齒伺服壓床數據-完成 |
32行星數據進度表
| 32行星齒素材數據-完成 |
32行星齒伺服壓床數據-已完成45個 |
32行星雙層齒素材數據-完成 |
32行星雙層齒伺服壓床數據-完成 |
20251021-22與32行星數據100組
32以上100組分類，1~40組軸孔隨機配，41組後軸大孔小配-完成 1~75pcs速度300mm/min
76~100pcs速度500mm/min |

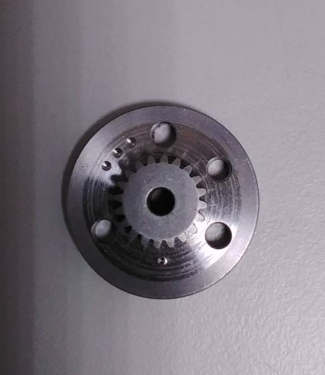

22行星齒實物照片

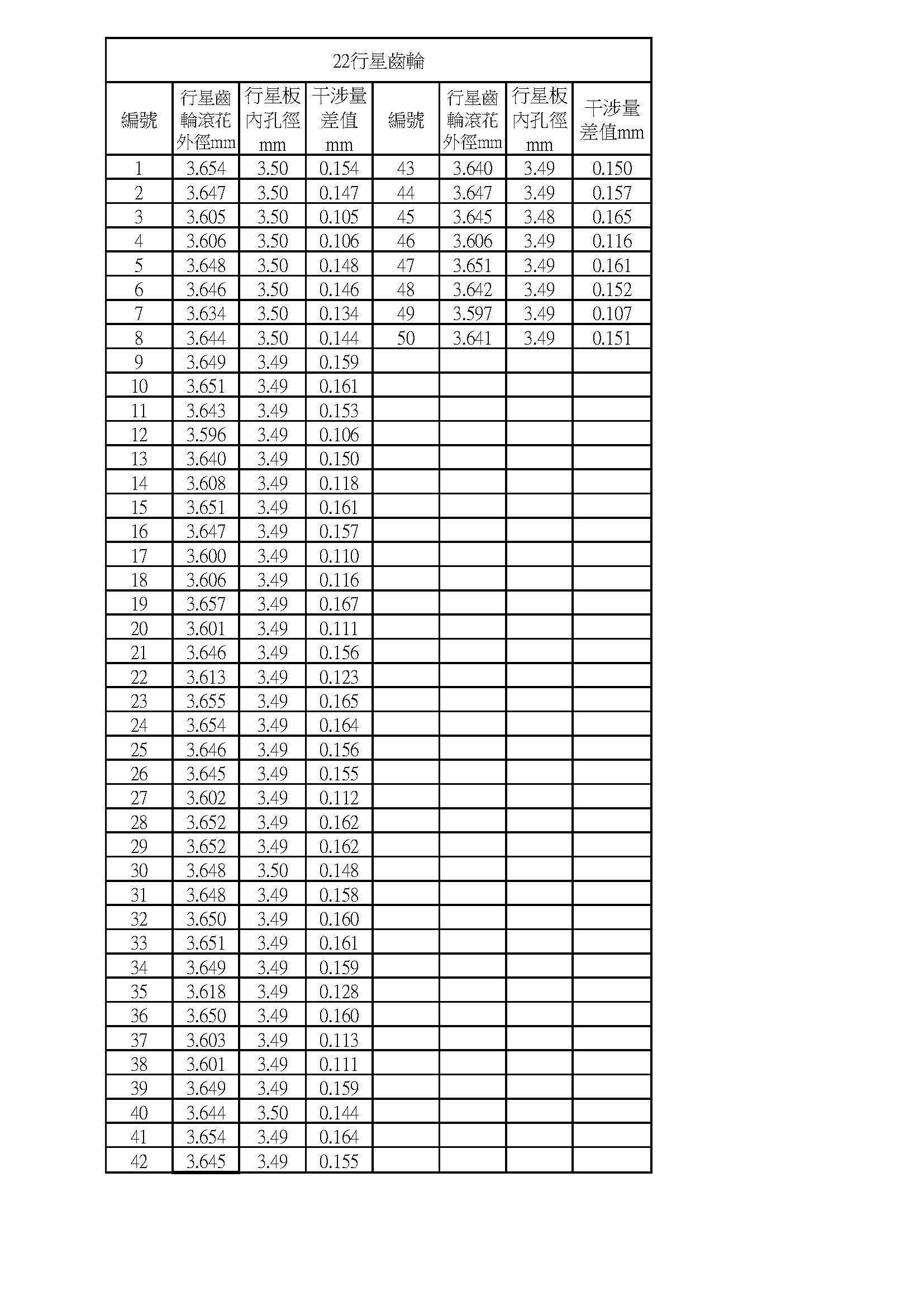

22行星齒素材數據
22行星雙層齒實物照片

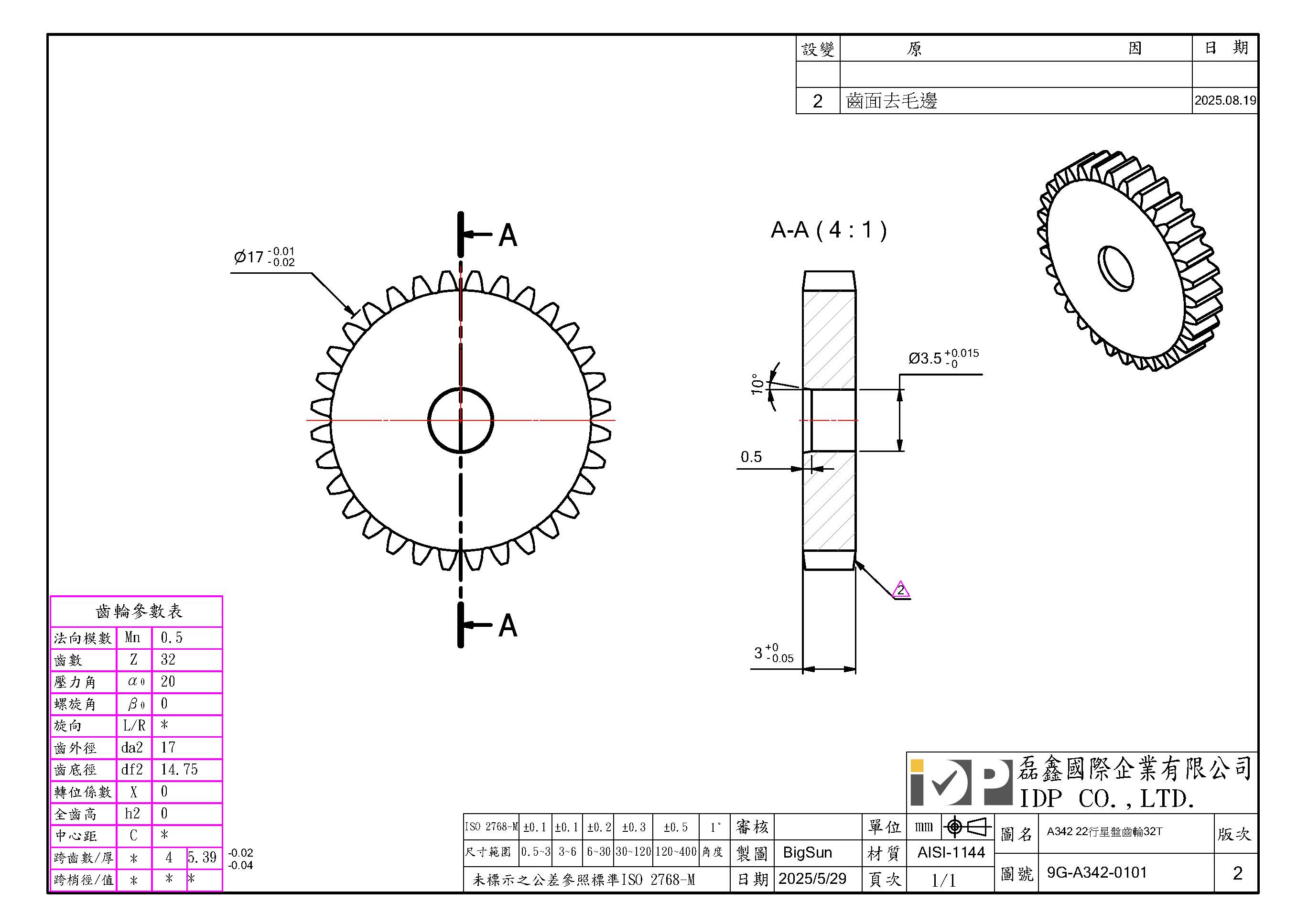

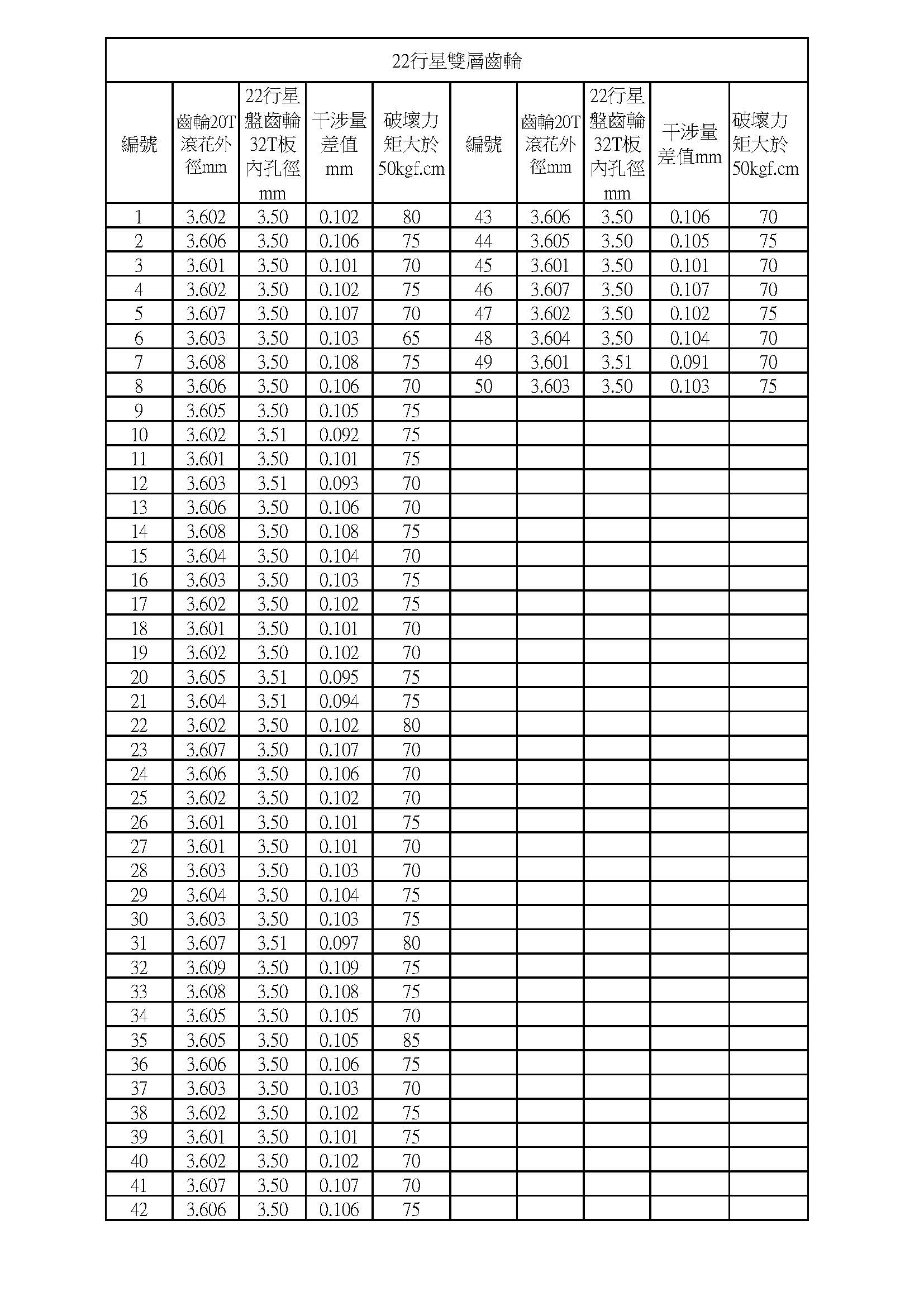

22行星雙層齒素材數據

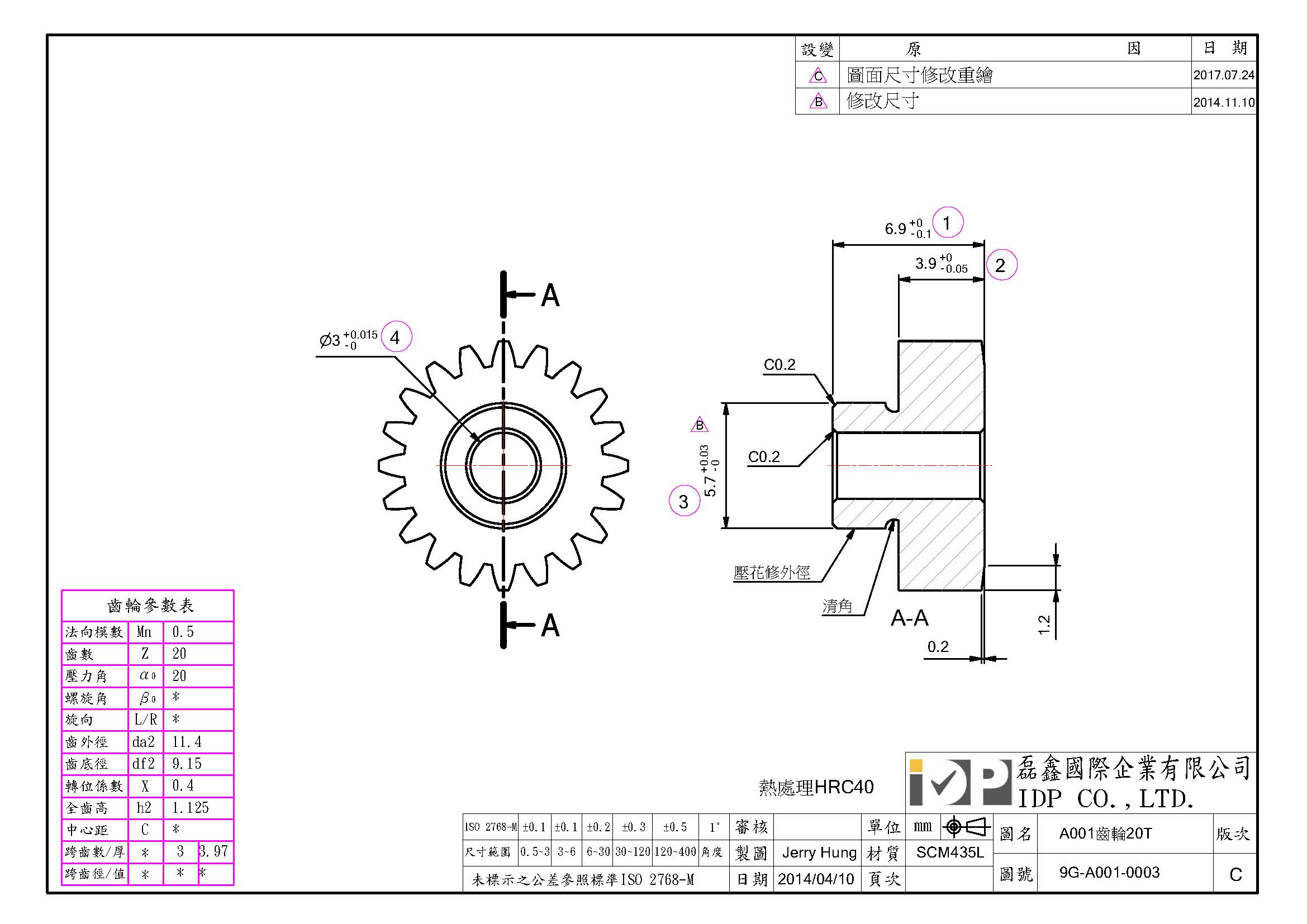

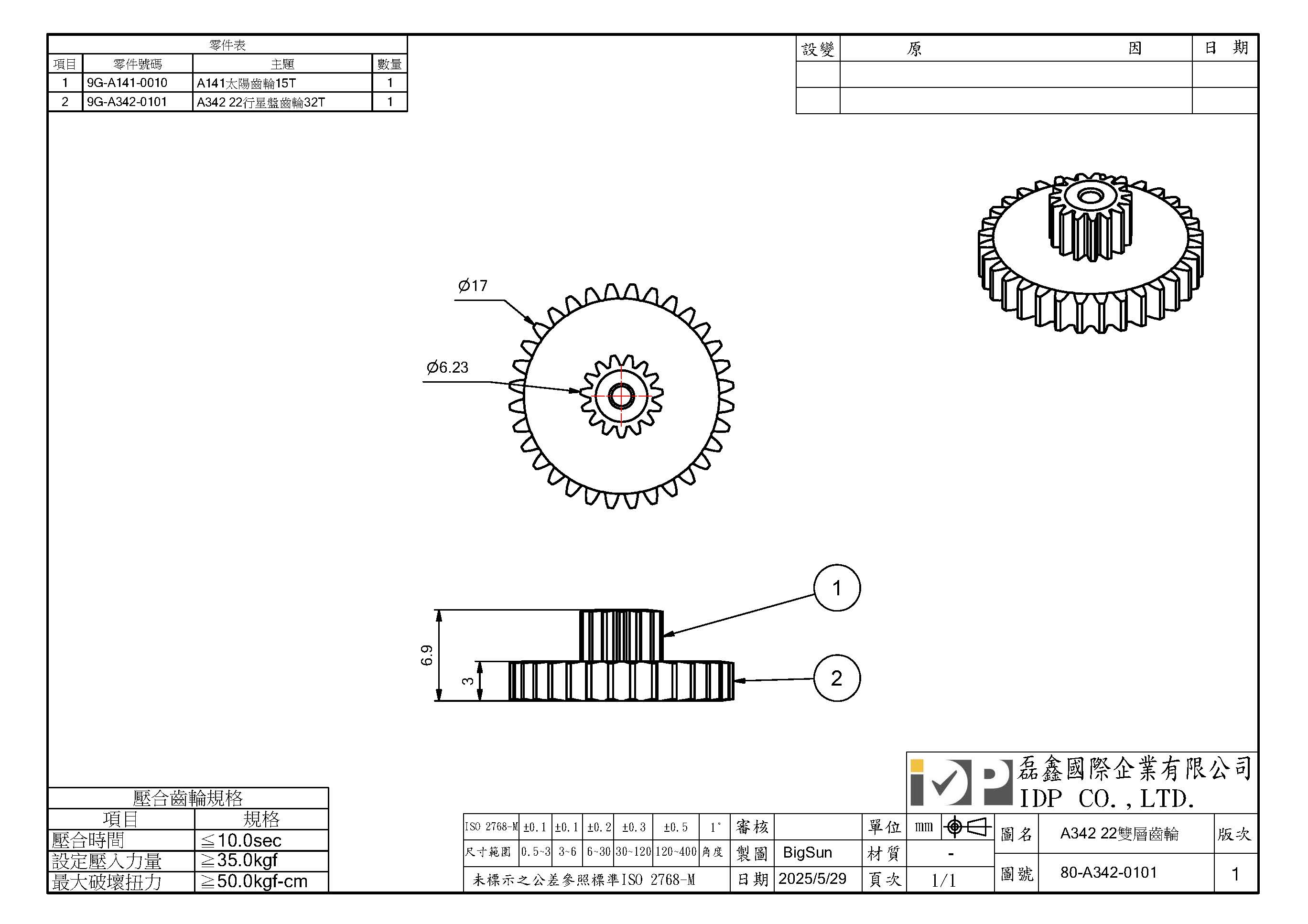

22行星雙層齒組合圖
32行星齒實物照片
32行星齒素材數據
32行星雙層齒實物照片

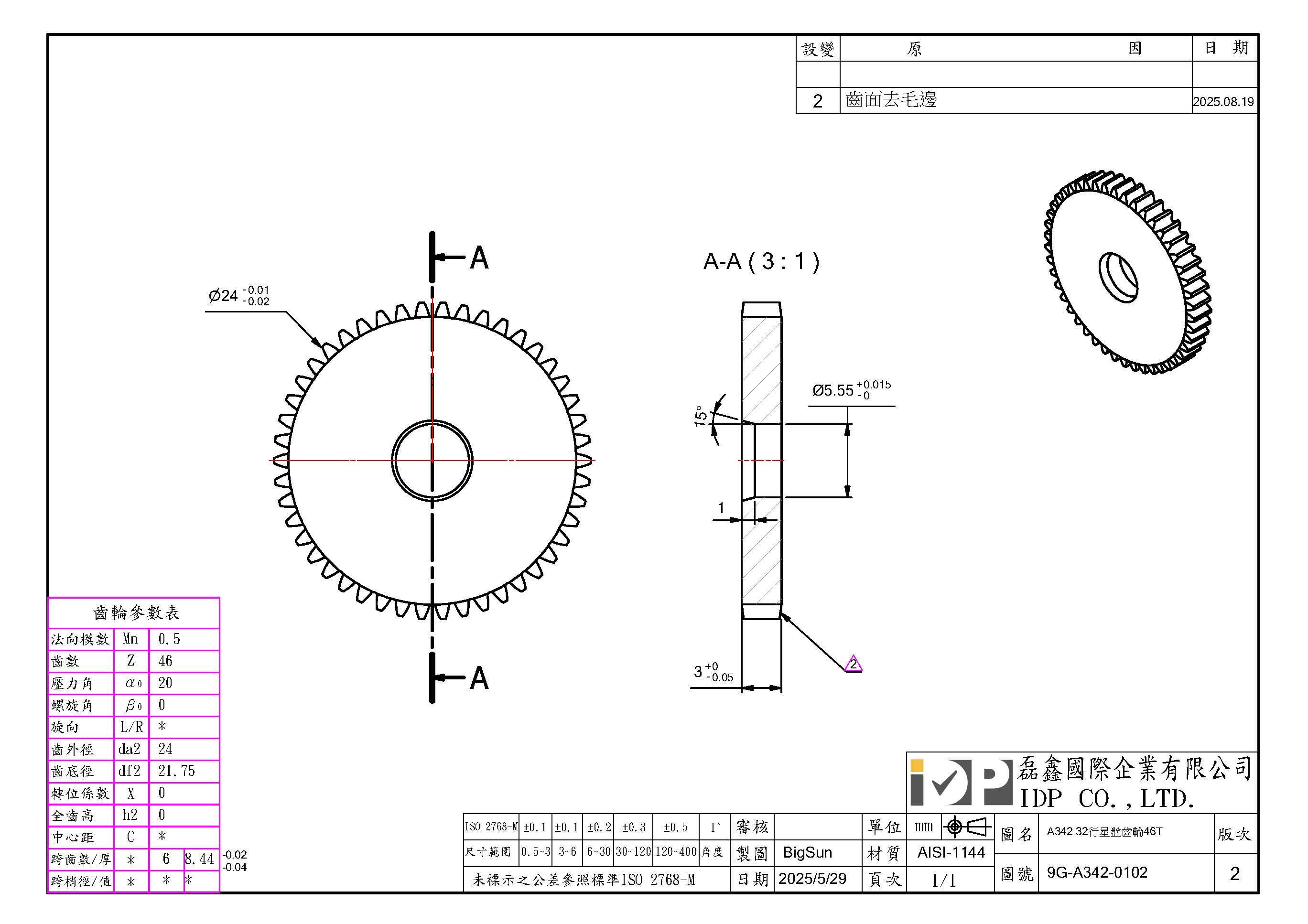

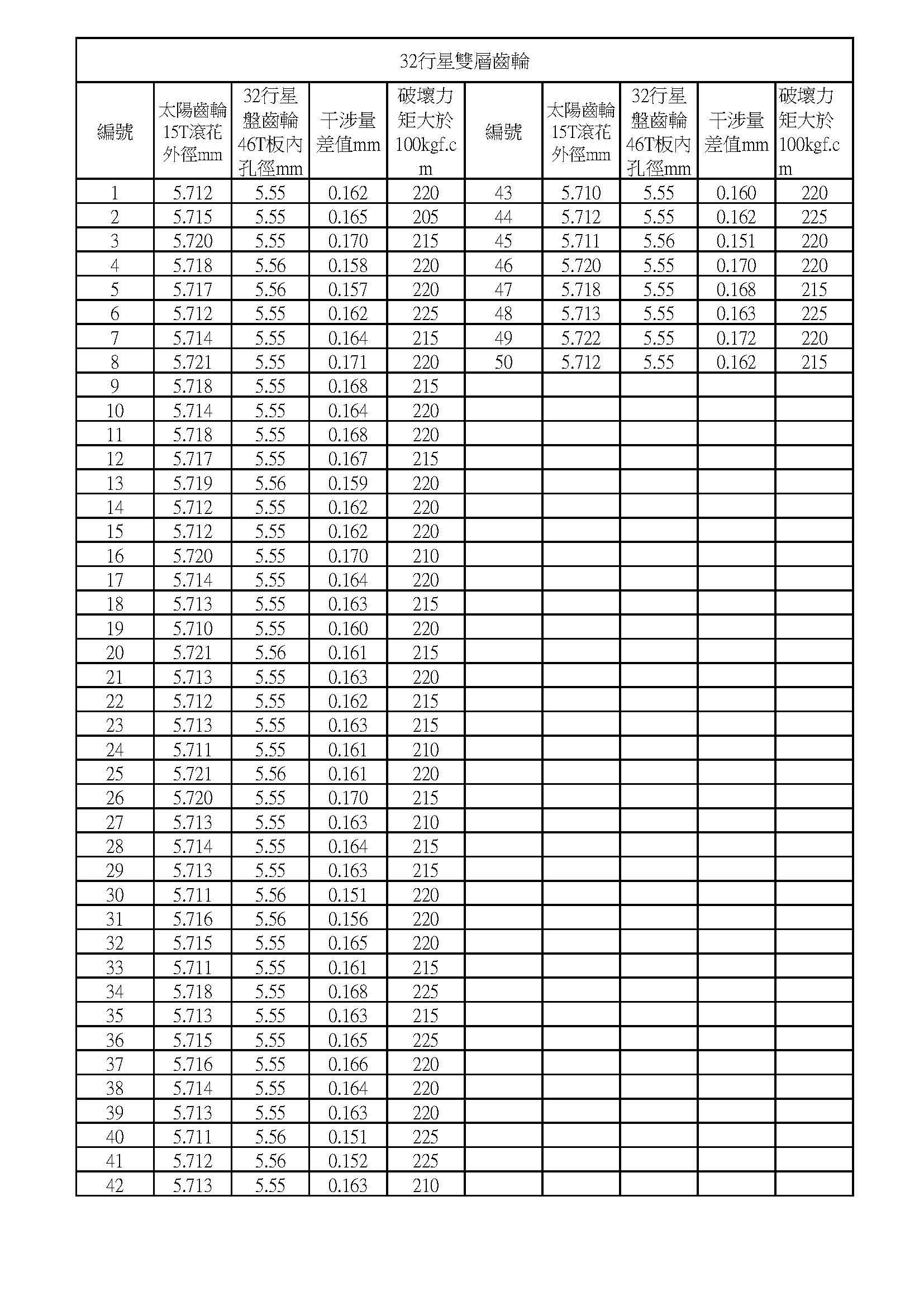

32行星雙層齒素材數據

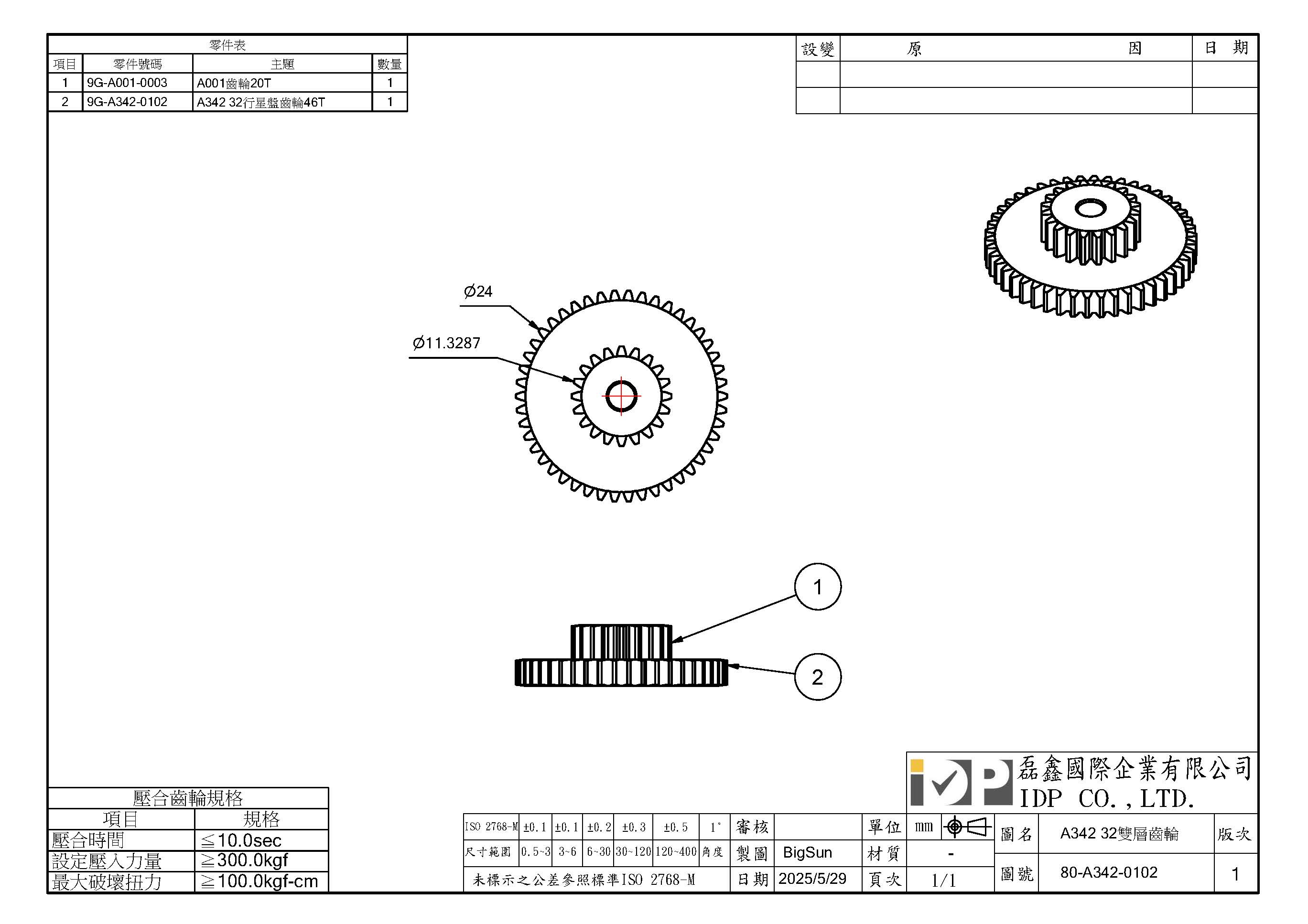

32行星雙層齒組合圖
20251015騰網齒輪數據模型報告
https://walex.io/captainslog/page.php?id=10674
https://walex.io/captainslog/page.php?id=10925#2
IDP整合
https://walex.io/captainslog/B10588-20251007-IDP-ITRI-SIFEON#2
磊鑫壓合實驗設計

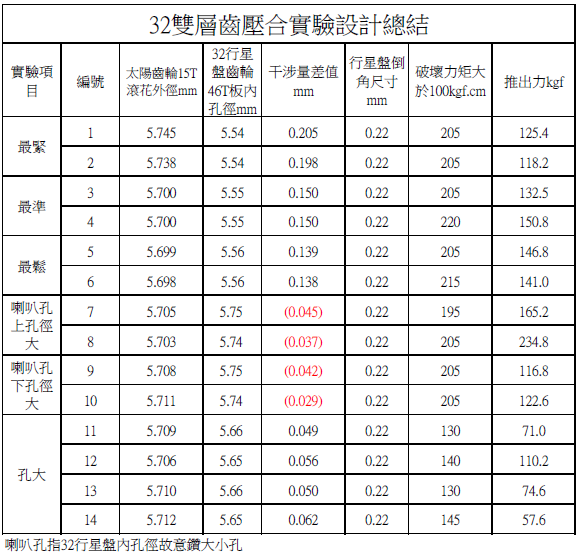

32雙層齒壓合實驗設計數據編號1~14

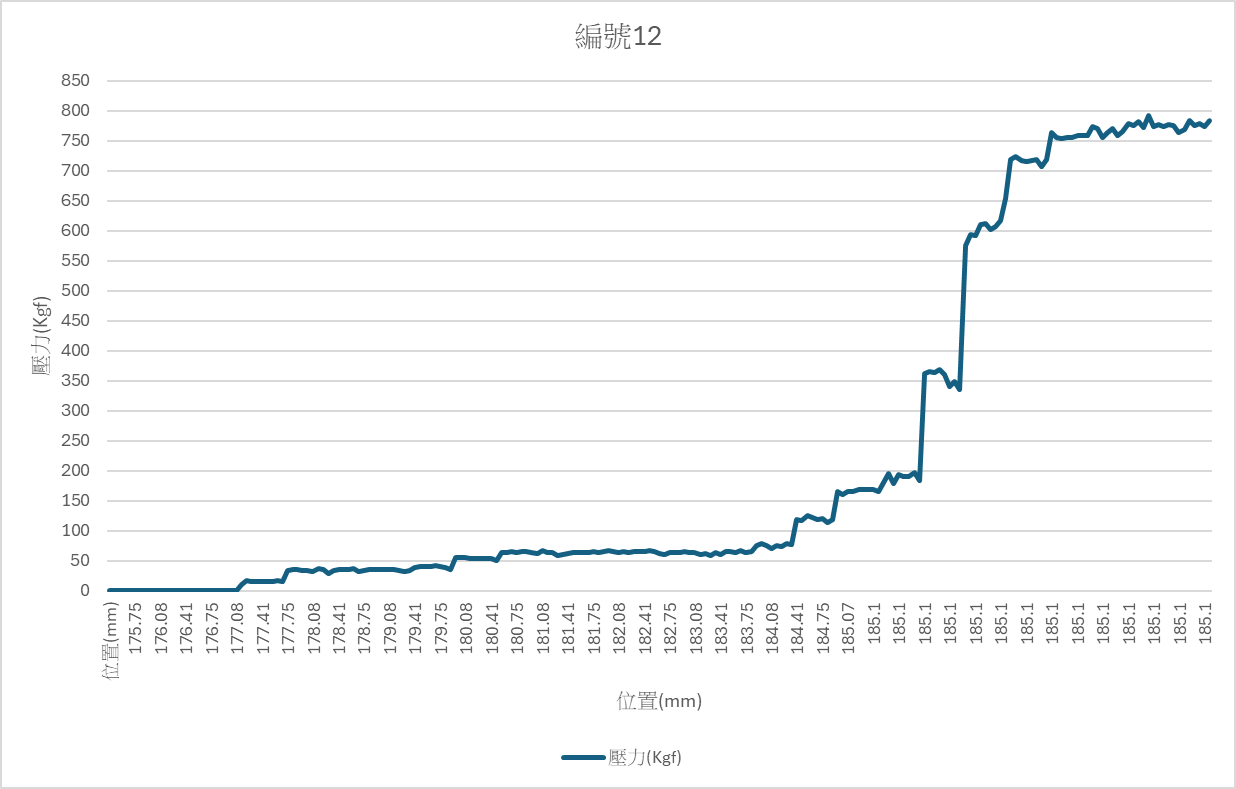

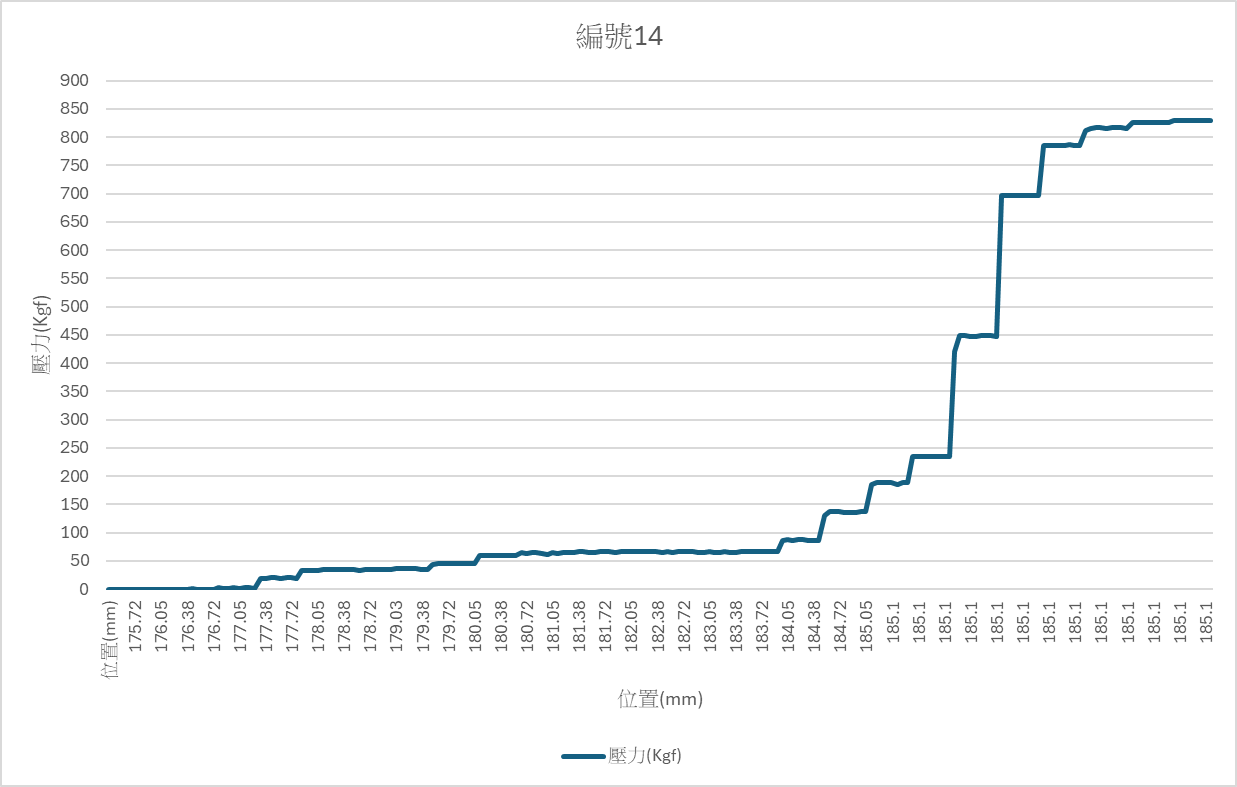

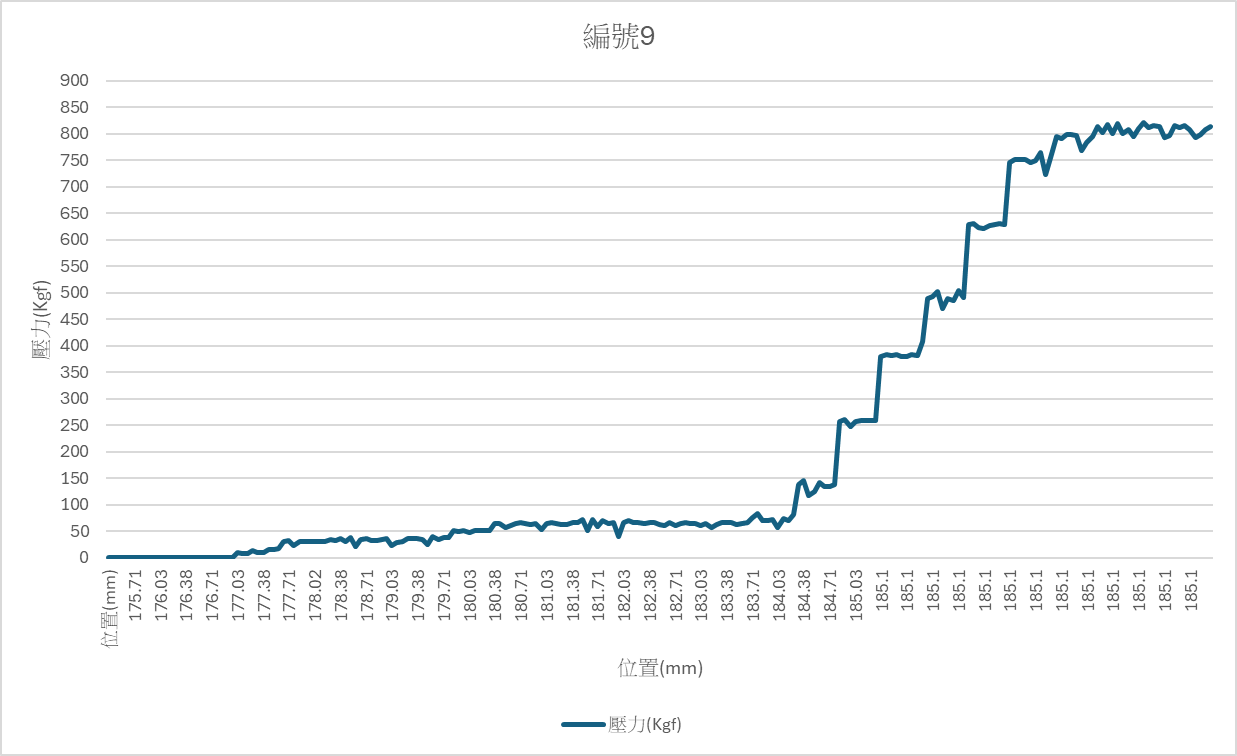

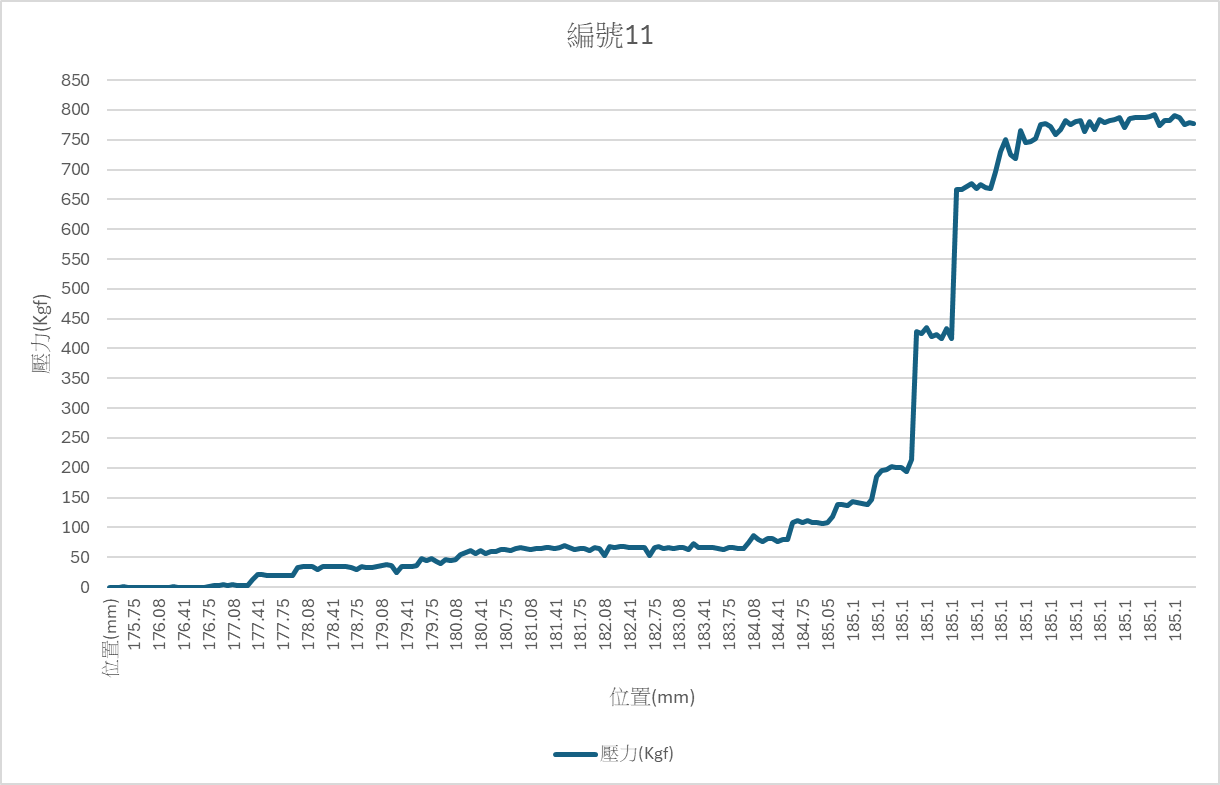

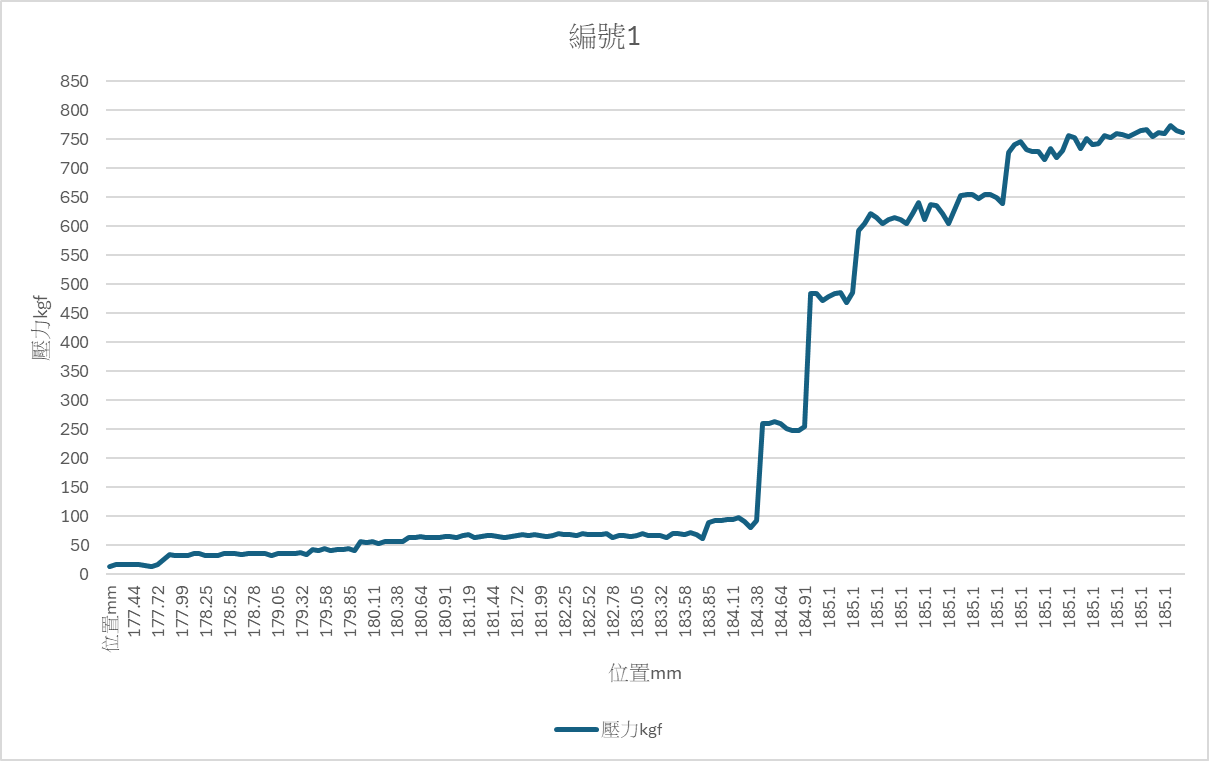

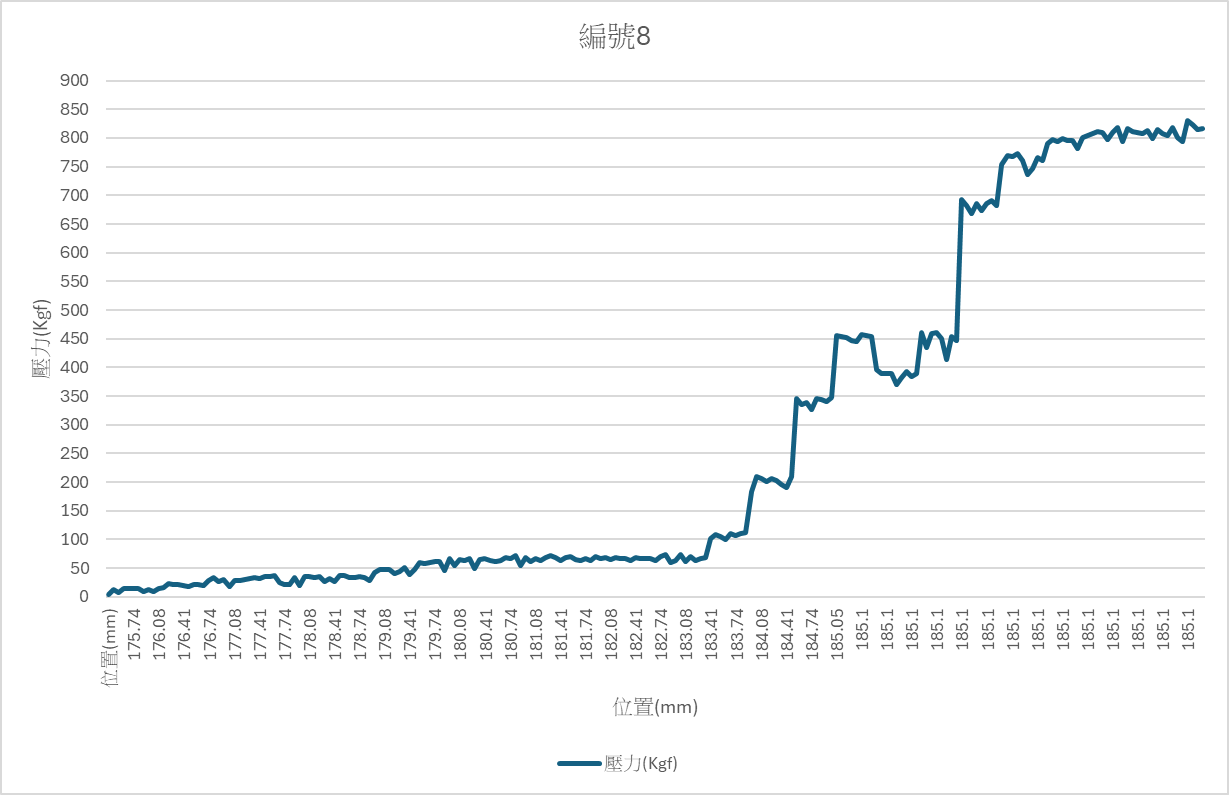

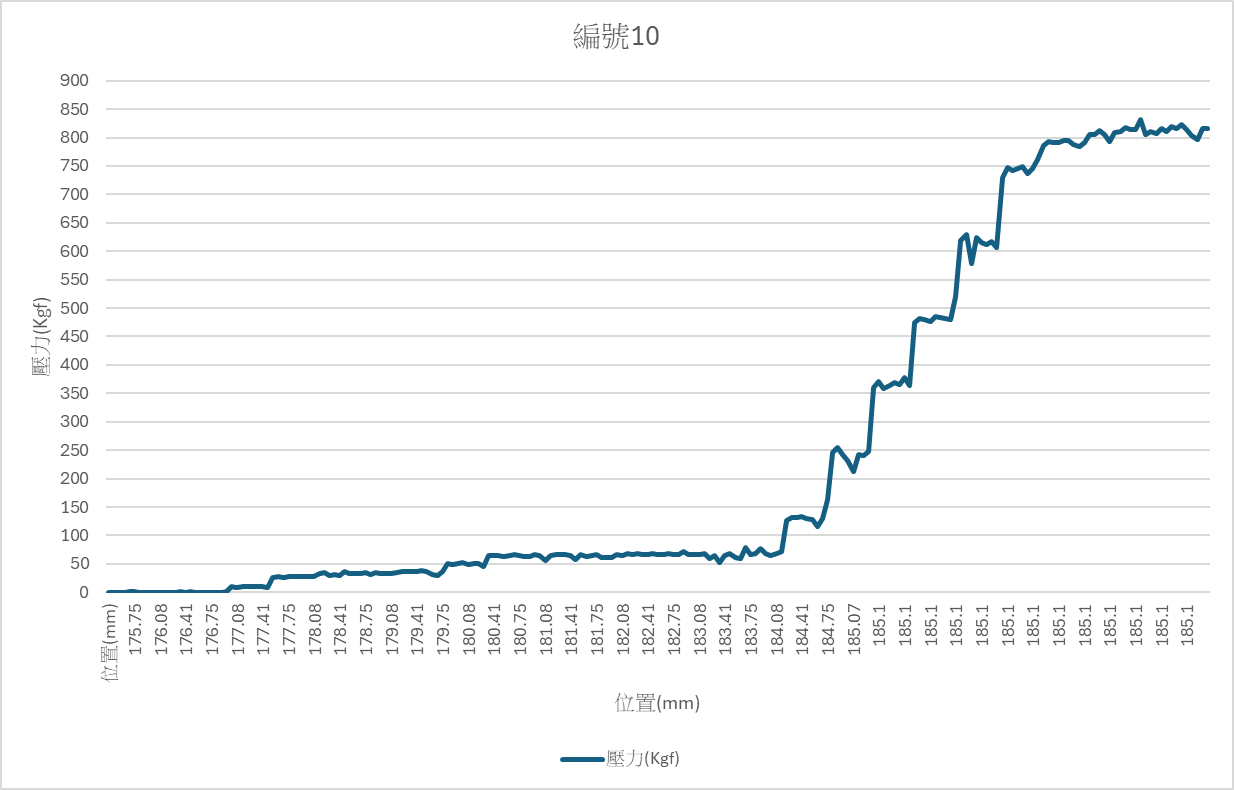

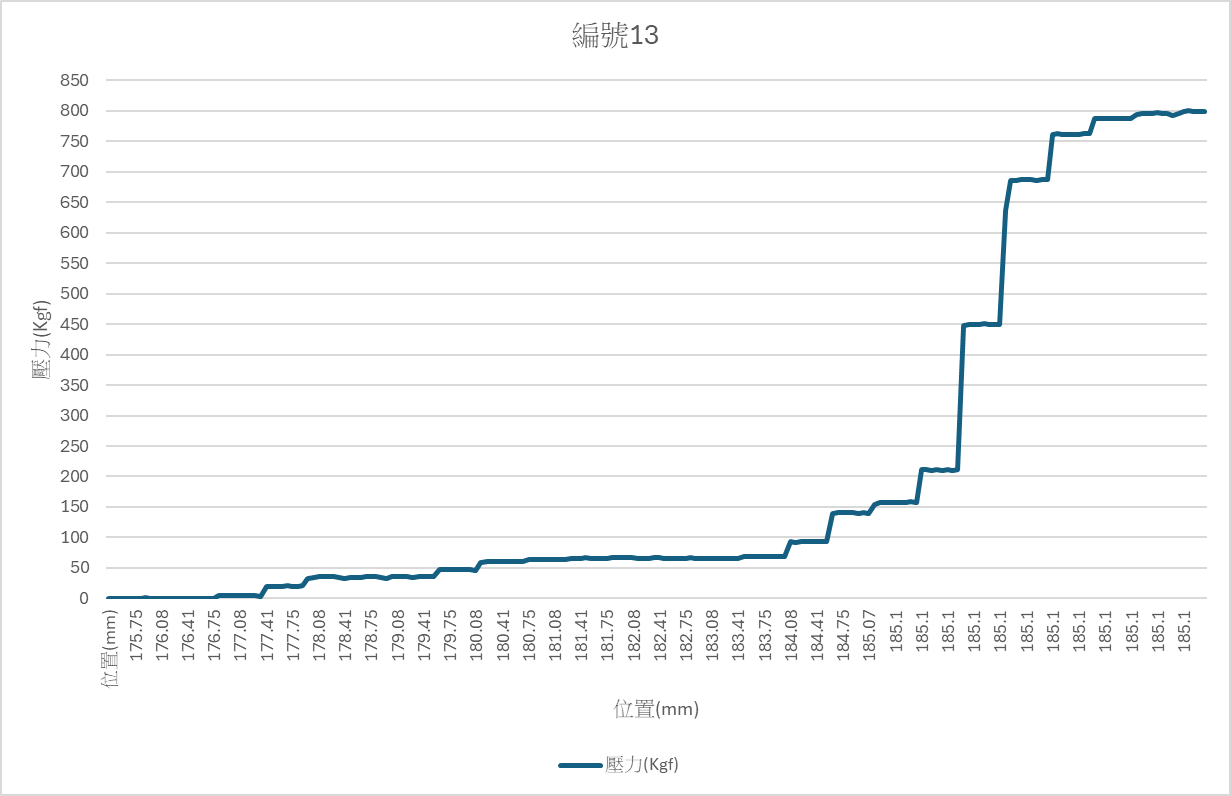

壓合實驗設計編號1~14圖表比對

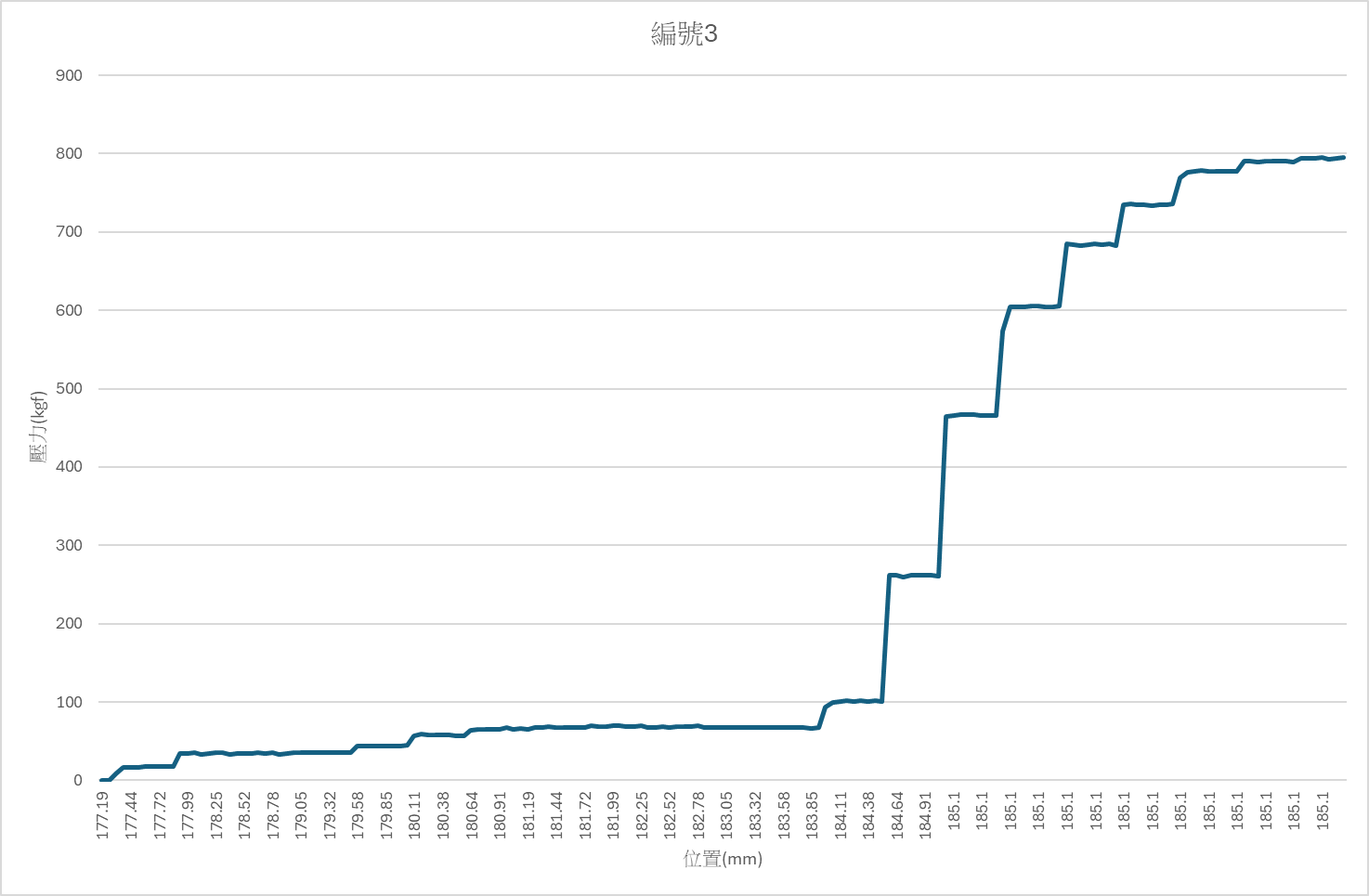

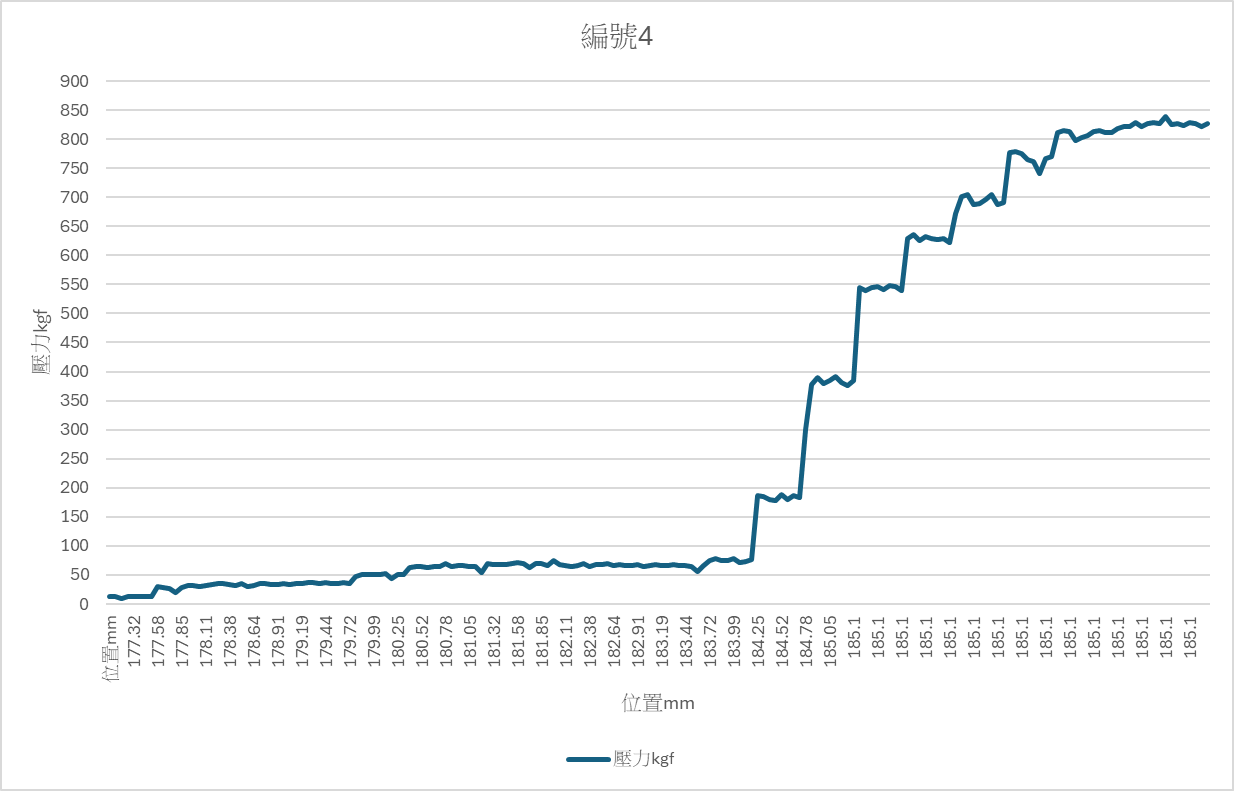

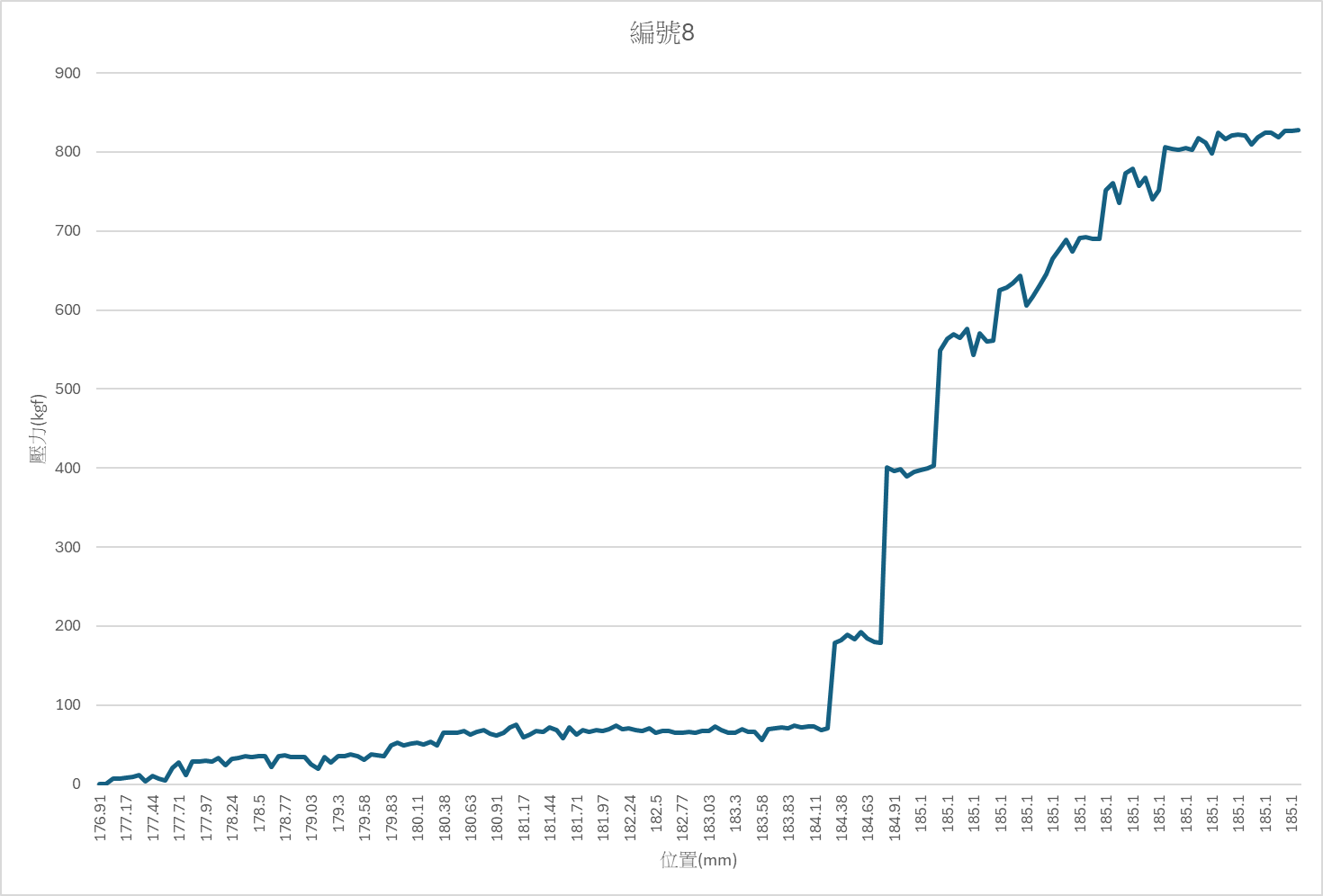

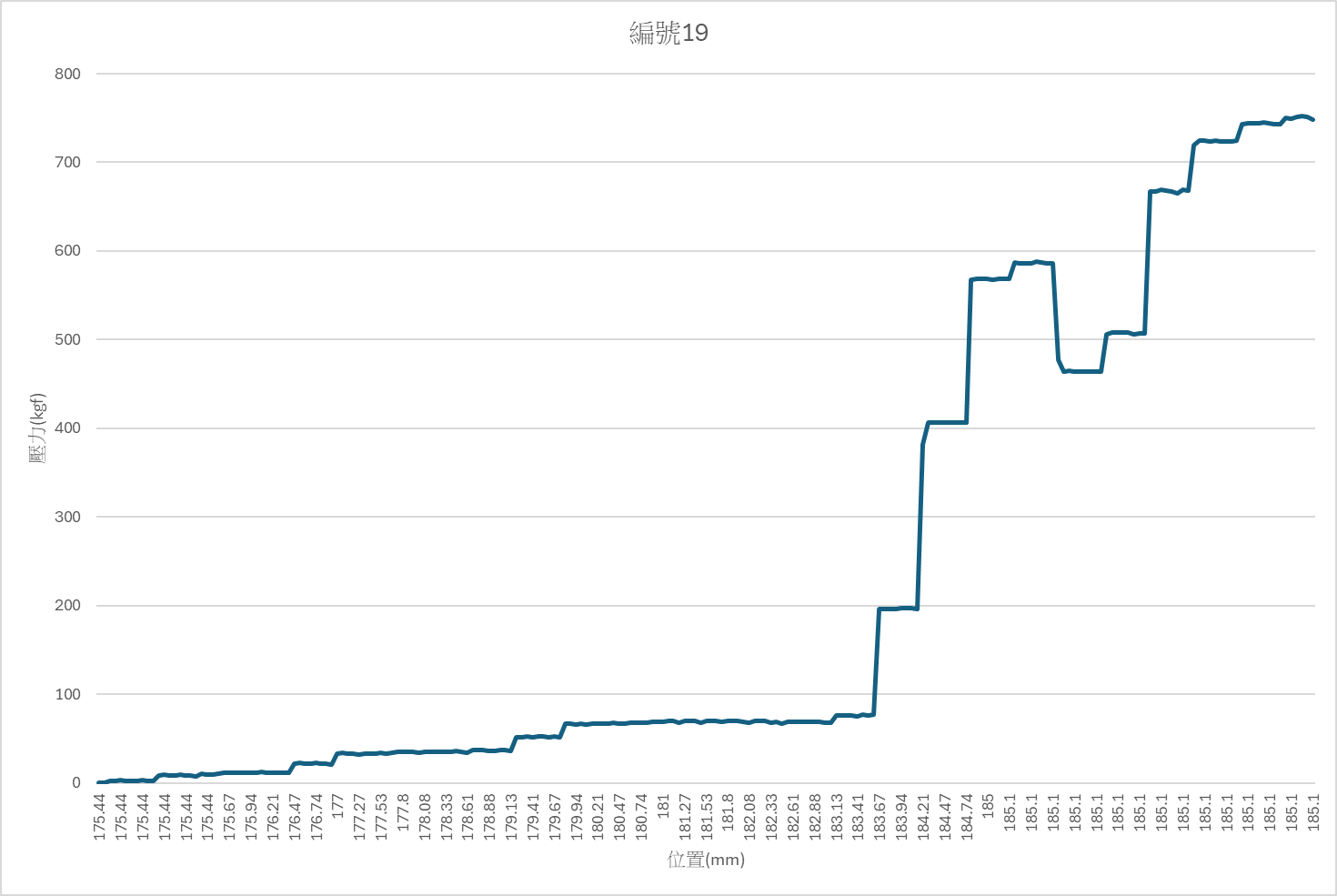

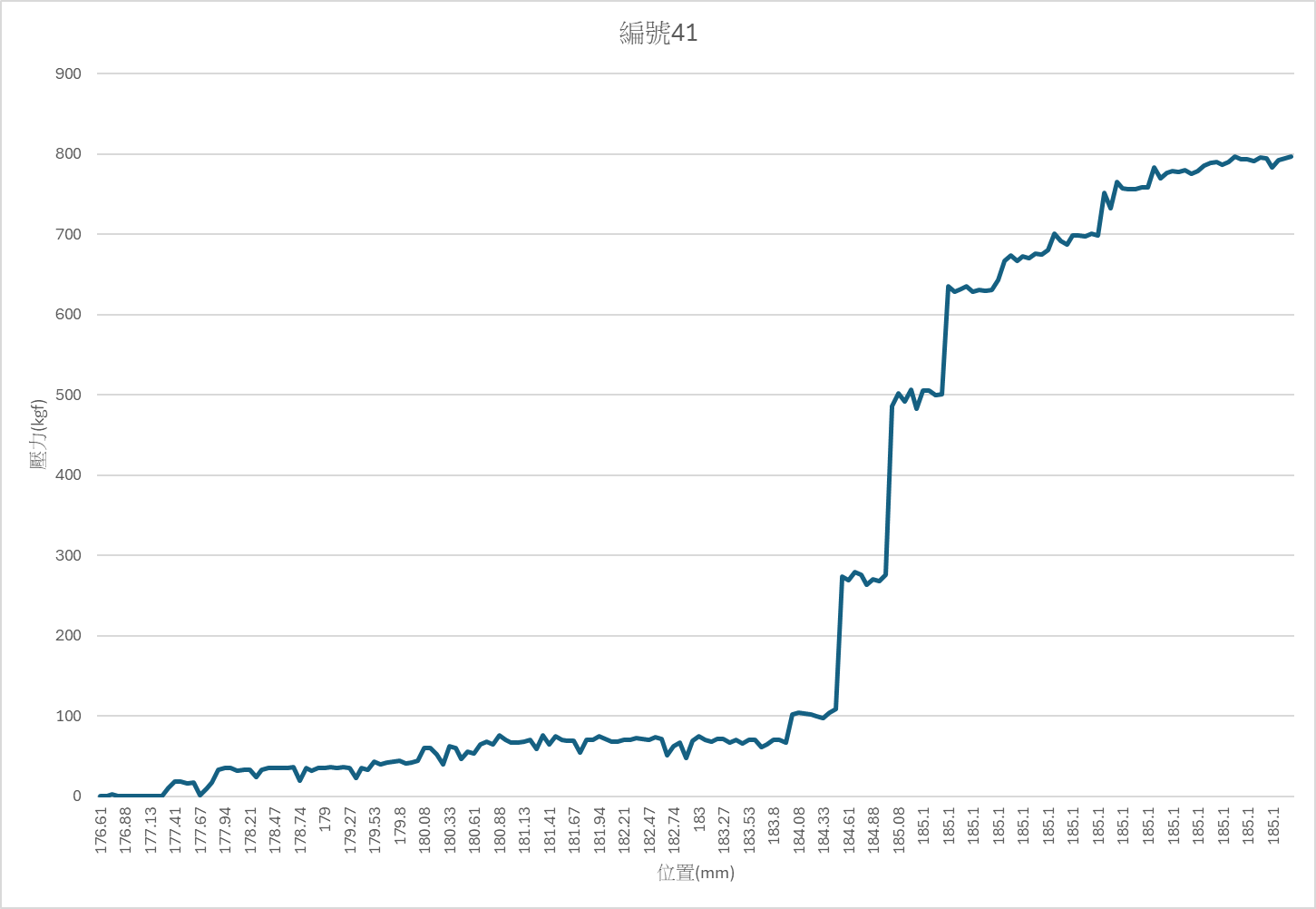

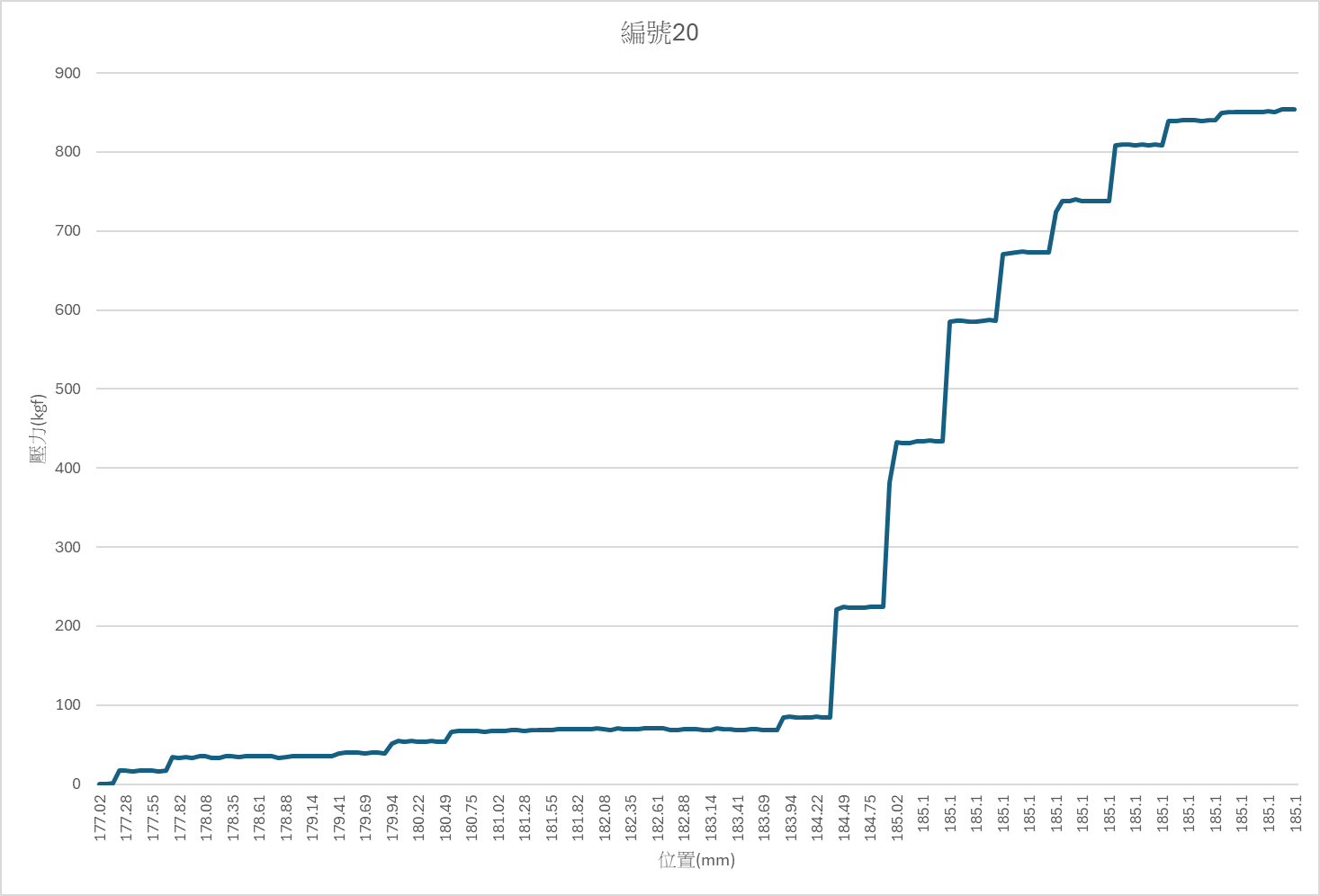

原來50組report取編號3-8-19-20-40-41干涉量製差異製成Excel圖表
伺服壓床Debug操作與輸出資料記錄歷程
光復記錄歷程
https://walex.io/captainslog/page.php?id=9406#2
-----------------------------------------------------------------------------------------------------------------------------------
20251111
--------------------------------------------------------------------------------------------------------
20251008
更新完成資料起始壓合位置之前，無義意記錄已取消
-----------------------------------------------------------------------------------------------------------------------------------
20251007
騰網分析圖

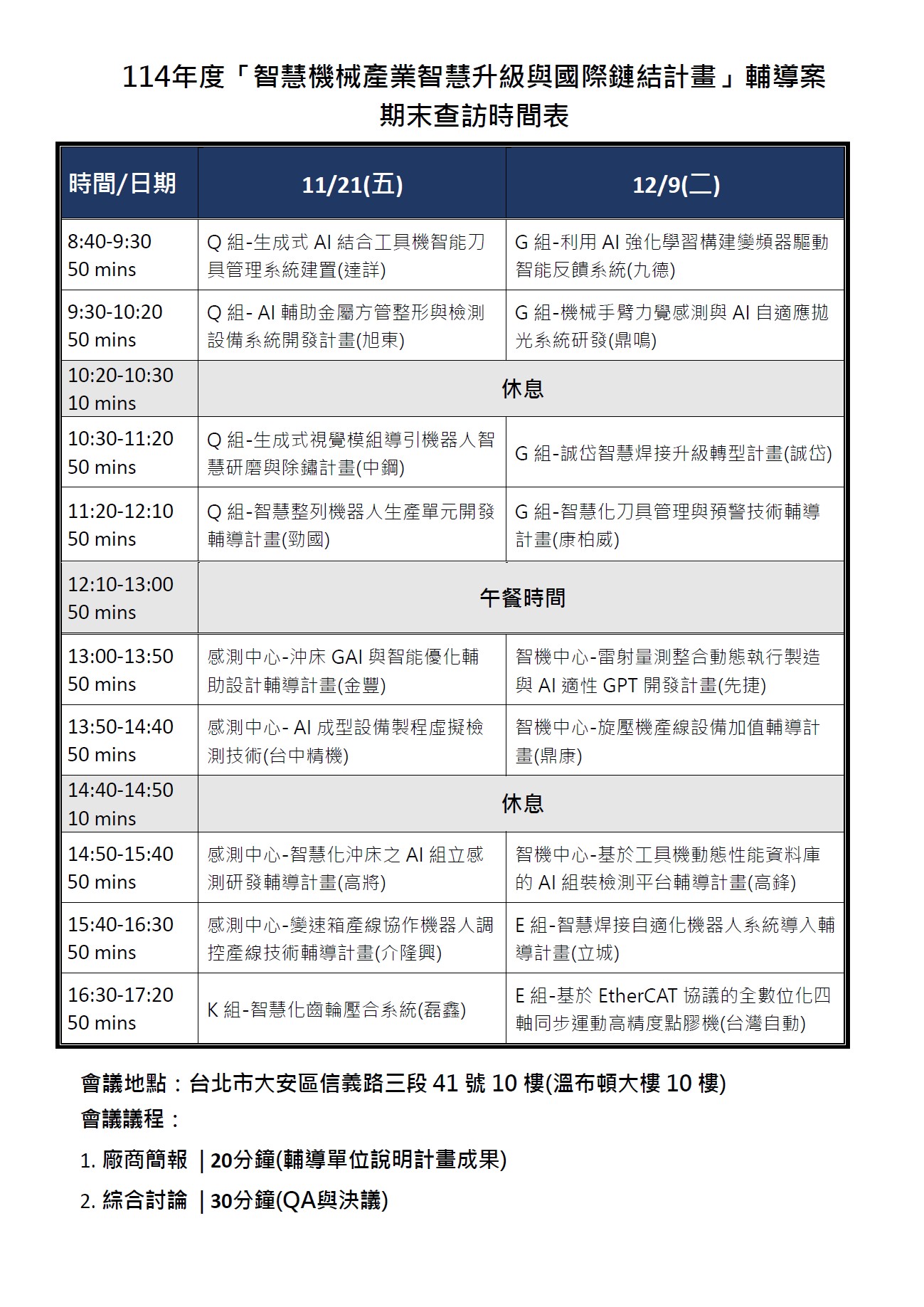

工研院會議討論
-----------------------------------------------------------------------------------------------------------------------------------
20251002

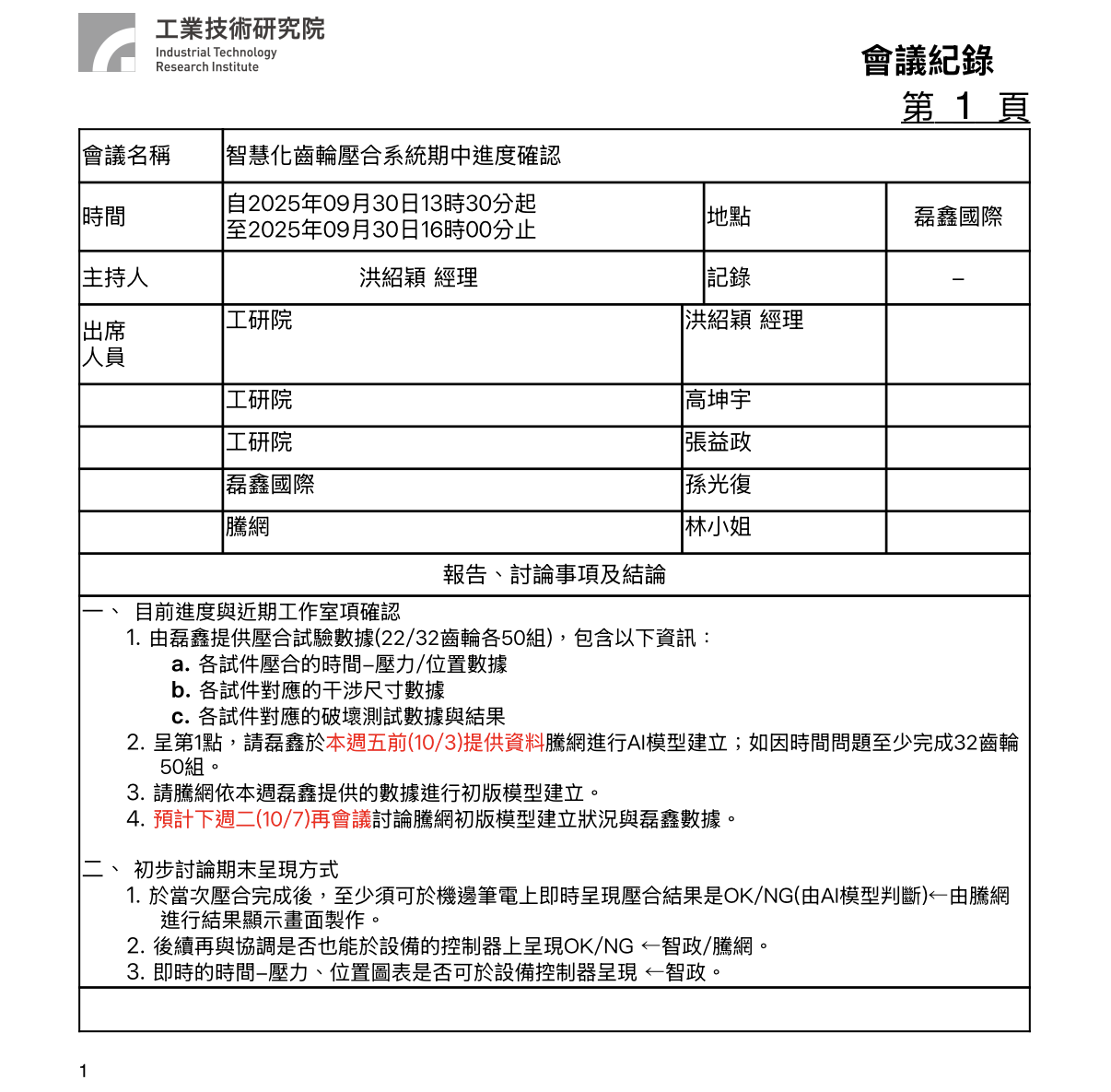

工研院會議記錄(磊鑫數據10/2完成提供給騰網)
--------------------------------------------------------------------------------------------------------
20250930
1.檔案顯示方式:目前檔案名稱顯示規則為report是固定顯示字串，後面接的數字(741)是從"加工編號"設定，再來接一個"-"後面再接數字(3、4、5)是從"起始加工數量開始，每做完一個就往上累加1
2.過載保護有被觸發:按下最右邊的按鈕就能回復，不用重開機。loadcell1的保護是寫在200kg，出現236kg應該是移動速度太快，來不急反應，因為relay釋放時間約10ms，relay釋放完後換電磁接觸器釋放約20ms，這兩顆要釋放總時間就約30ms。以壓合速度300mm/min去計算，30ms約移動0.15mm，這0.15mm已經超過loadcell的總行程,,，所以還是建議"壓合後速度"能慢盡量慢
-------------------------------------------------------------------------------------------------------------------------------------------------------
20250924

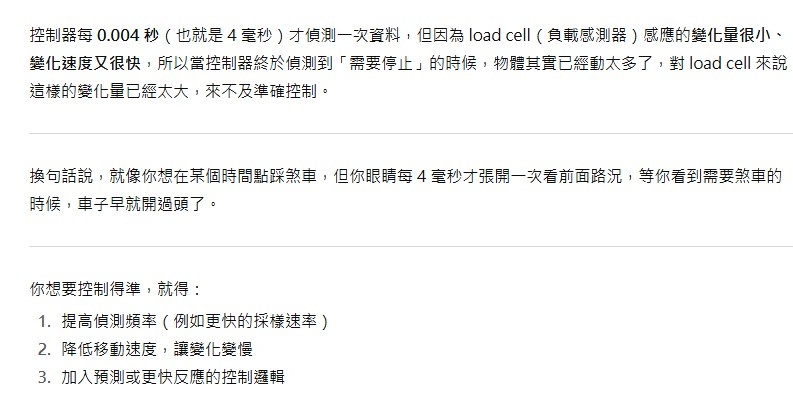

控制器0.004秒偵測週期，但loadcell的變型量很小，速度太快等它偵測到到停止，那個移動量對loaddcell來說太大
